ALL IN ONE(服务器)+NAS 选配指南(持续更新……)

一、机箱

(一)ITX

(二)MATX

品牌 盘位 热插拔 PCIE参数 CPU散热限高 电源参数 显卡参数 价格
迈肯思 8 4xPCIE 全高 65CM Flex 1U 550
NBOX 8 1xPCIE全高+2xPCIE半高 Flex 1U 699
拓普龙 8 1xPCIE全高 Flex 1U 499
TANK 6 4xPCIE半高 Flex 1U 699
S18 8 4xPCIE全高 Flex 1U
万由810A 8 Flex 1U 1380
银欣CS381 8 Flex 1U 1680

(三)ATX

品牌 盘位 热插拔 PCIE参数 CPU散热限高 电源参数 显卡参数 价格
银欣CS380 8 4xPCIE 全高 146CM ATX,SF 800
安钛克P101S 8

二、主板

(一)服务器

E5系列

C621芯片组:E5和 E7 LGA3647平台 Xeon W系列 v1 v2

x99 平台C612芯片组:2011-3 v3 v4 DDR4

x79 平台 C602芯片组: 2011 v1 v2 DDR3

  • 单路:
    • 超微 X10SRA-F 芯片组C612
    • 超微 x10SRL-F
    • 华硕 Z10PA-U8/10G-2S
  • 双路:
    • Z10PA-D8
    • Z10PR-D16
    • 超微X11DAI-N 银牌 金牌

1.ITX

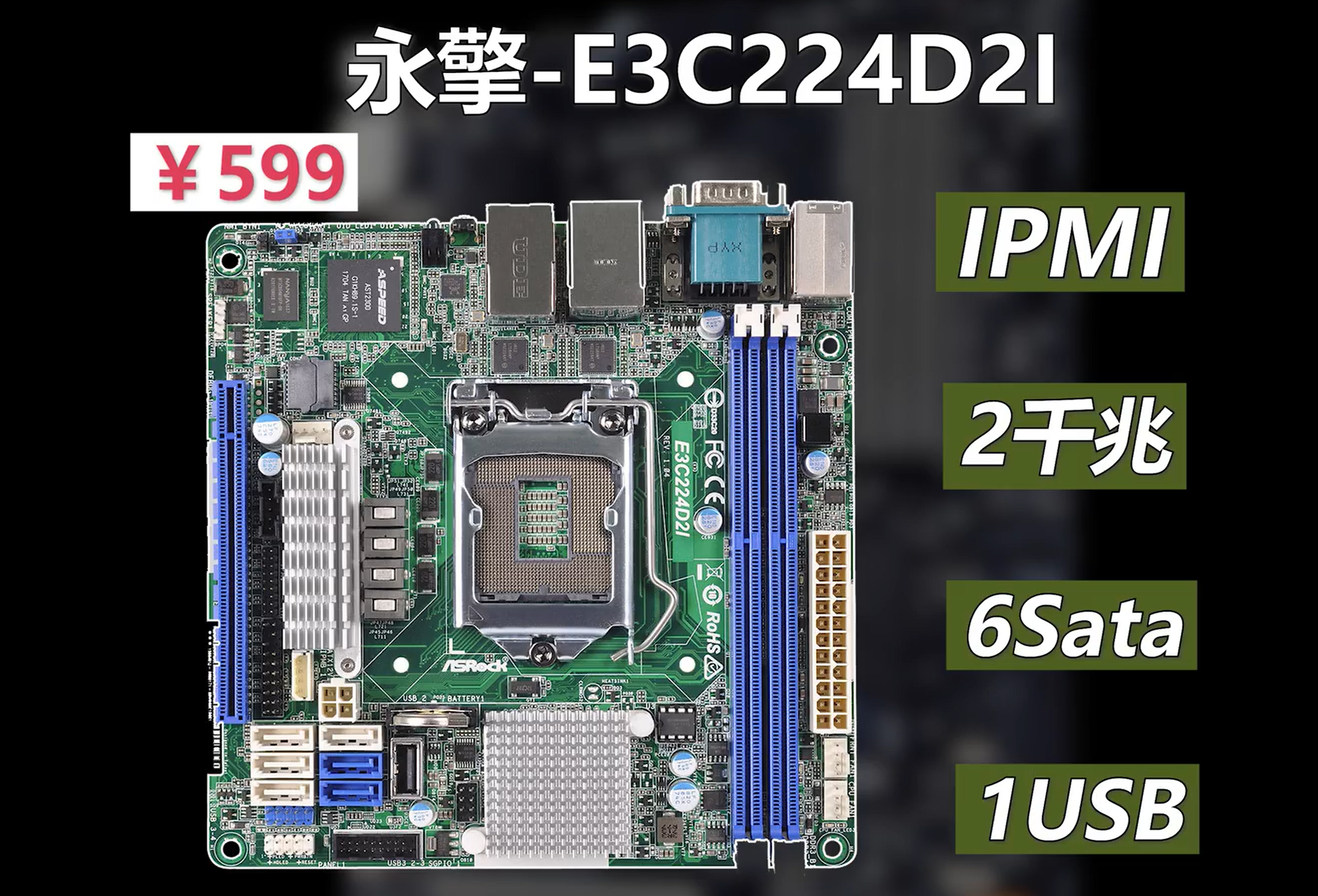

image-20220327201427228

image-20220327201441670

工作站系列:

image-20220327201511009

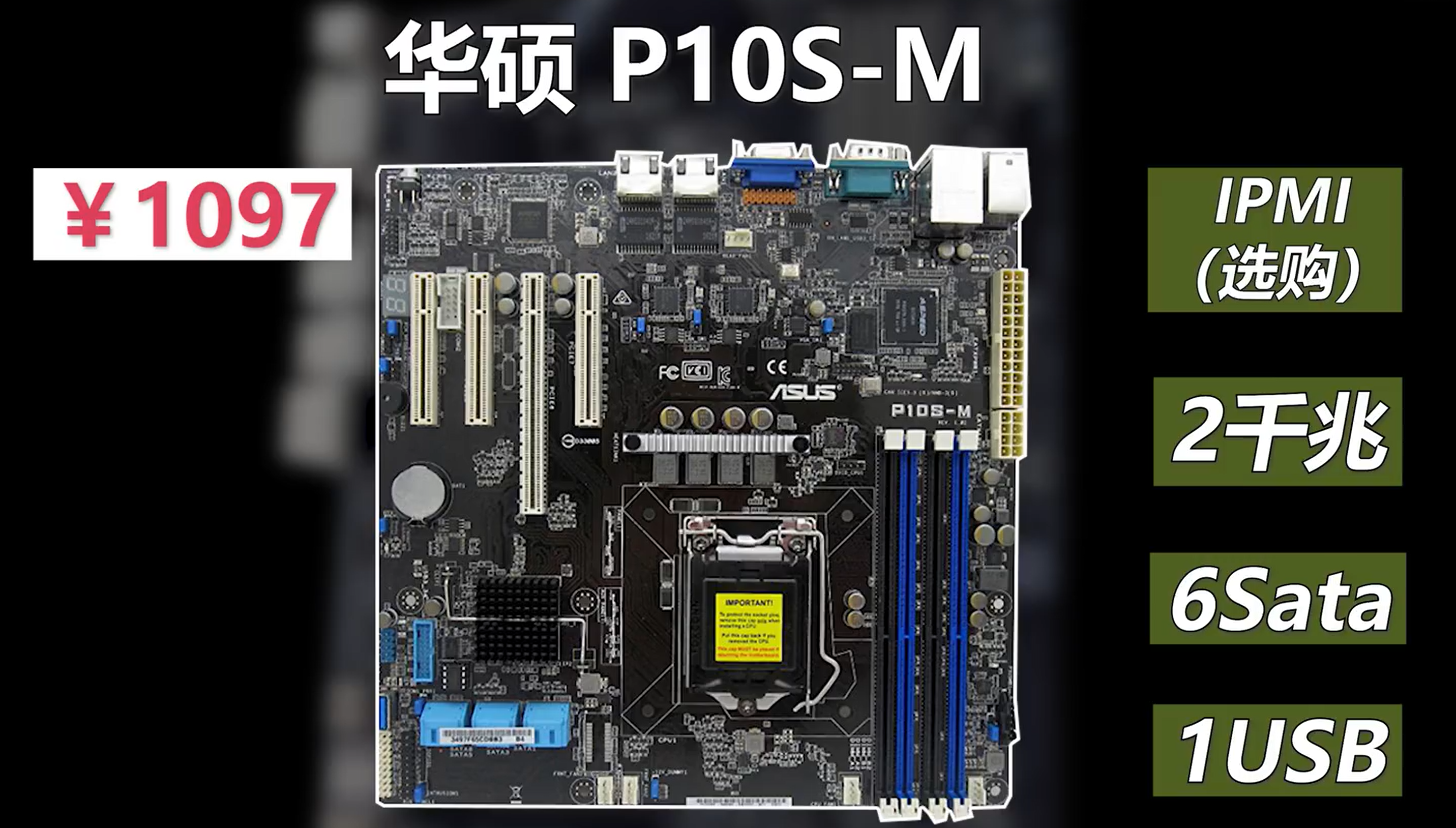

2.M-ATX

ALL IN ONE:推荐X11SSH-LN4F

image-20220327201550344

image-20220327201750219

image-20220327201805053

3.ATX

4.工作站系列:

4.1 M-ATX

4.1.1 480M带IPMI:

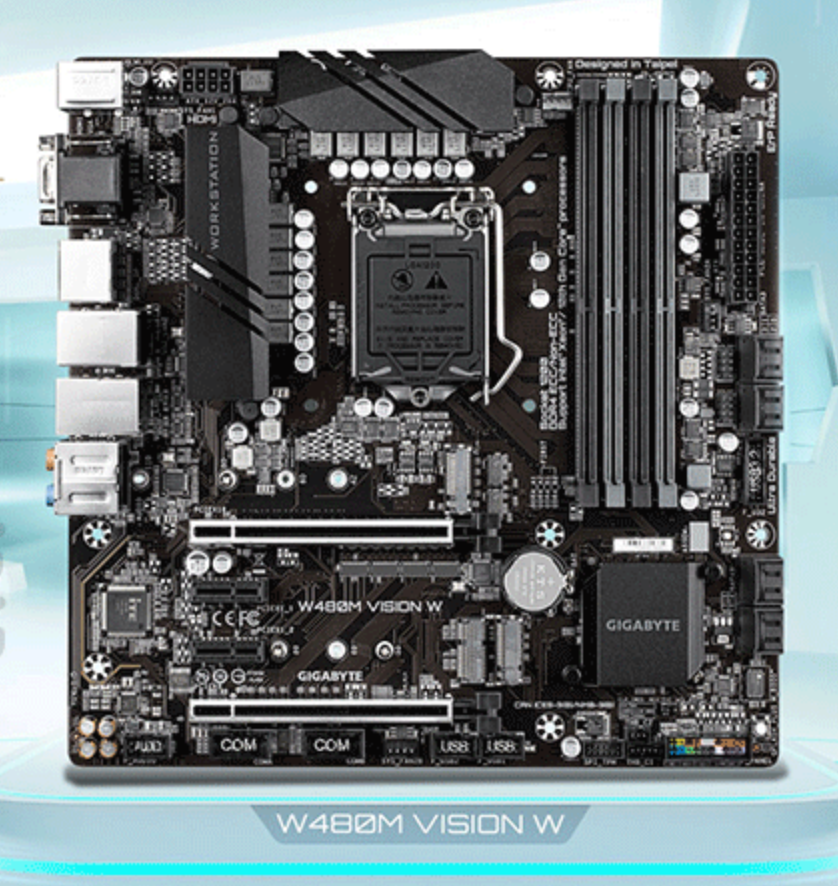

W480M VISION LGA1200 可组RAID,8SATA,2J45,PCIE3.0x1+2PCIE3.0x16

4.1.2 不带IPMI:

4.2 ATX

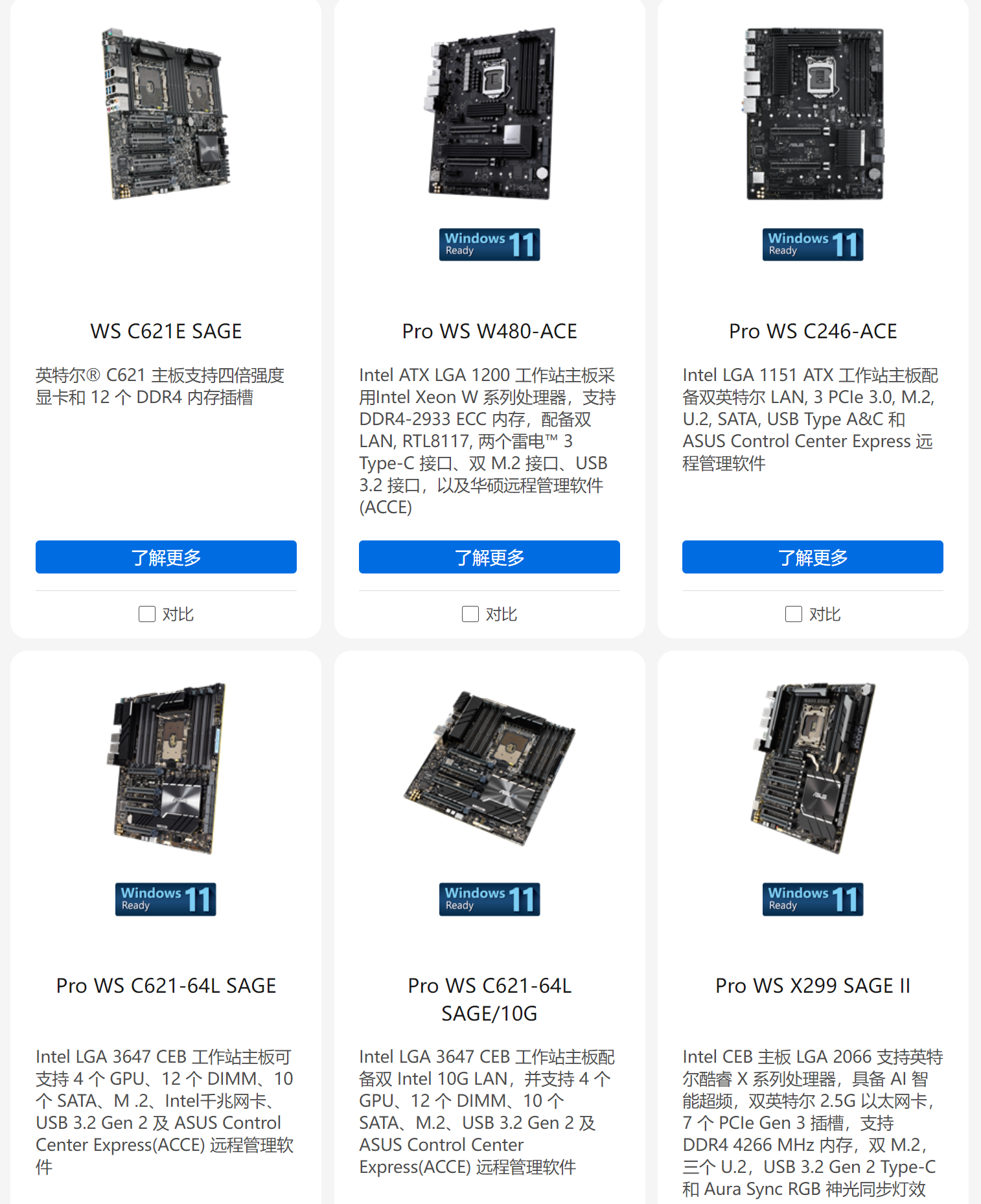

华硕工作站系列主板

(二)家用板

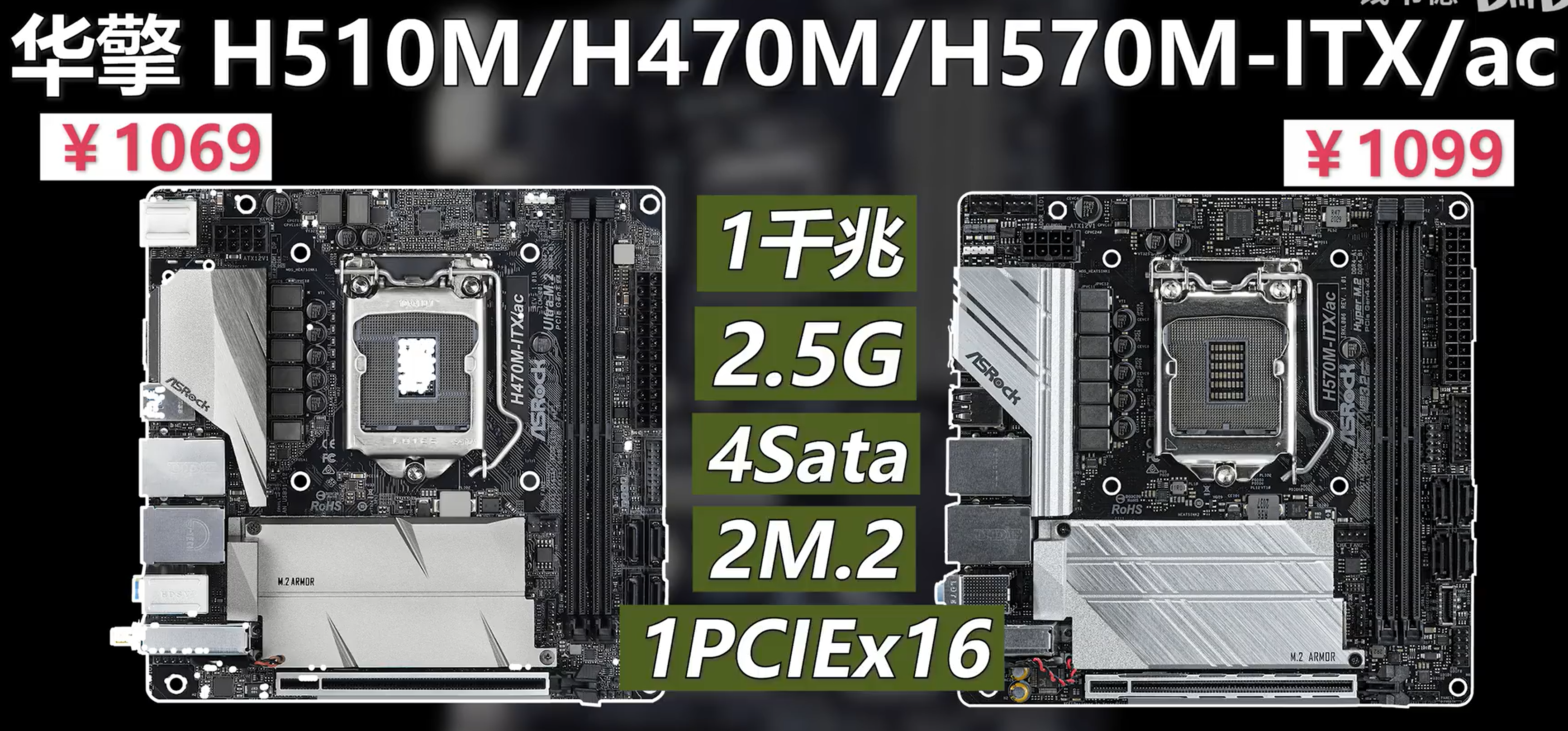

ITX

image-20220327202049816

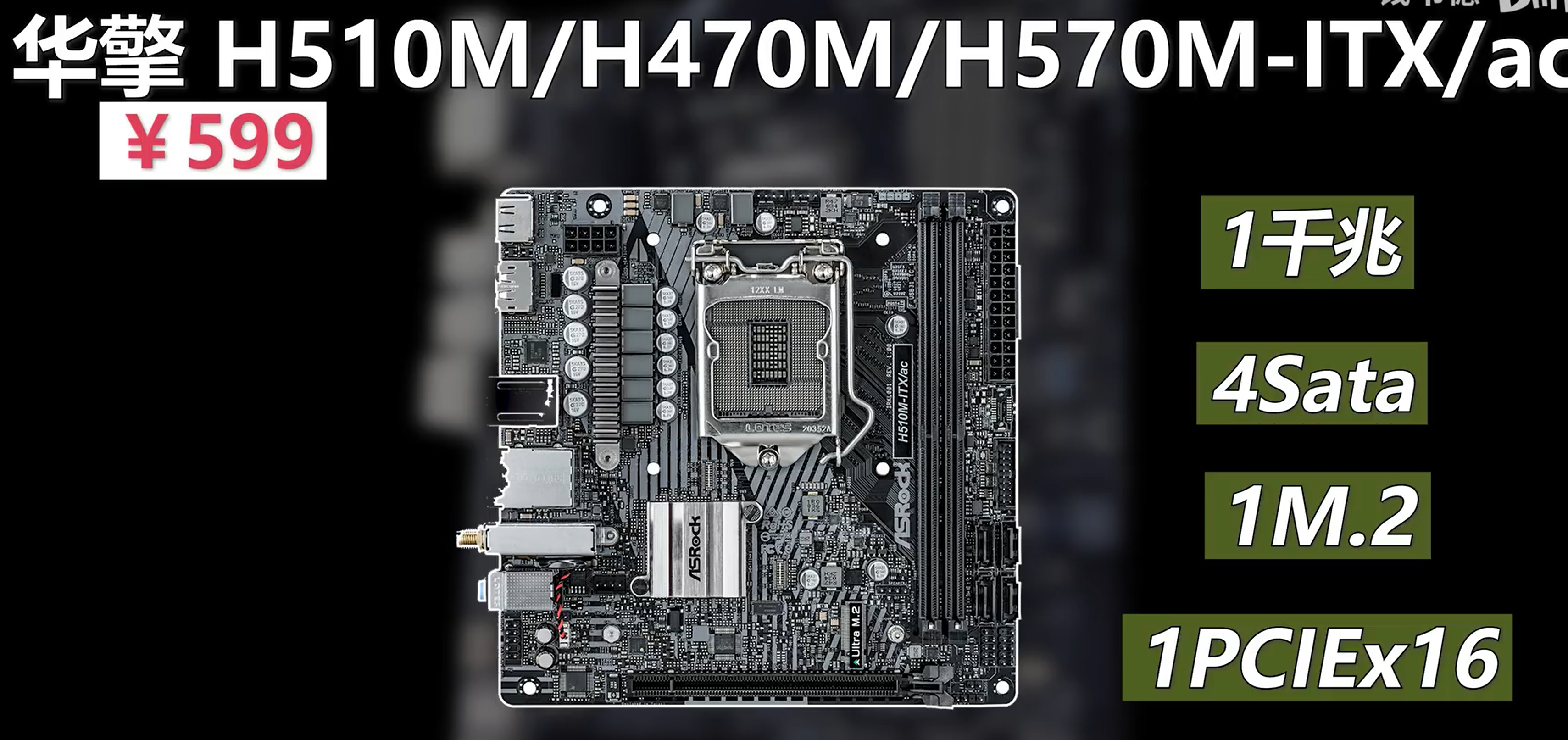

image-20220327202121368

image-20220327202136813

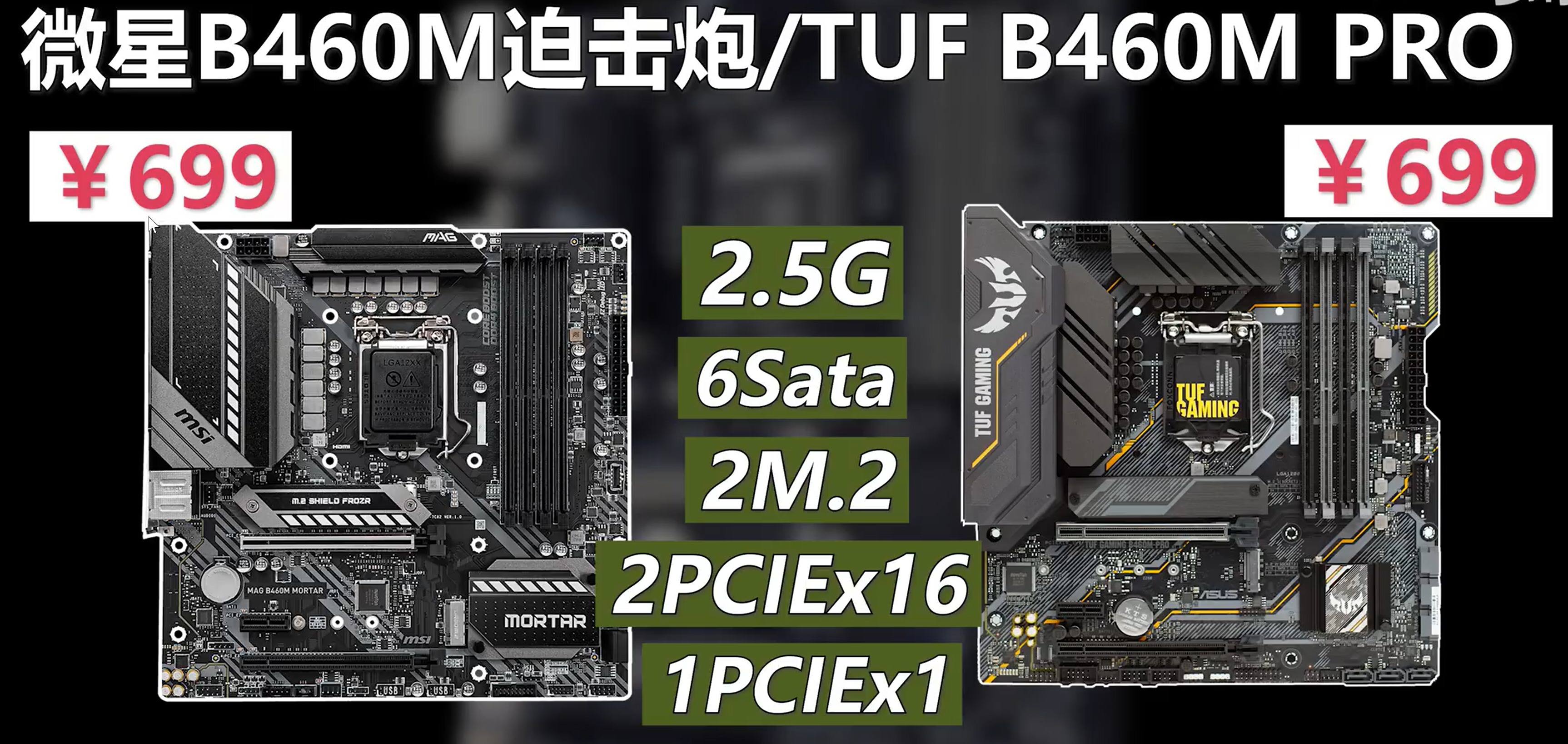

M-ATX

image-20220327202225468

ATX

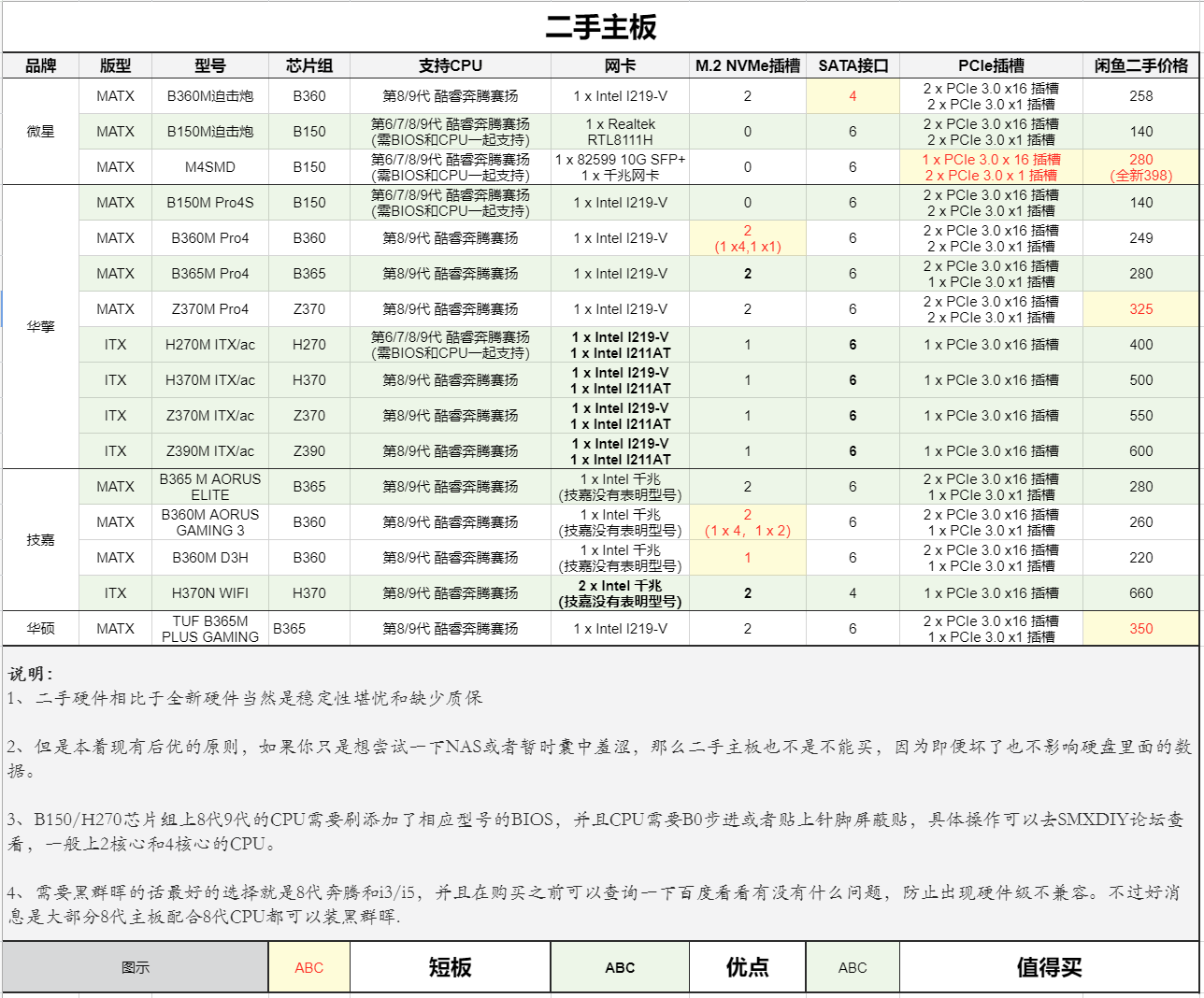

(三)捡垃圾:

ITX

image-20220327202411511

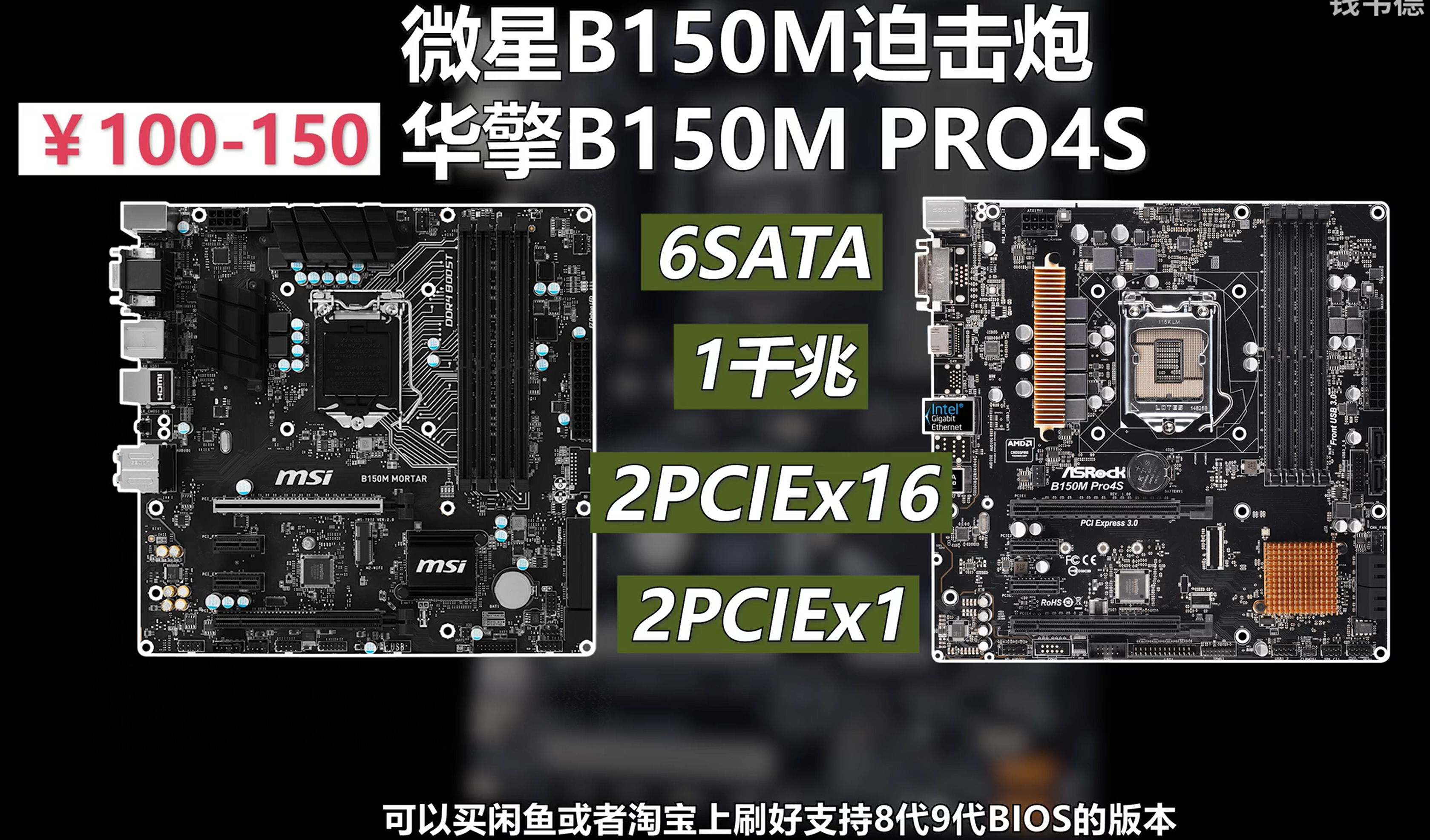

M-ATX

image-20220327202451809

image-20220327202528495

(四)AIO主板推荐(持续更新…)

最近更新于:2022-04-05

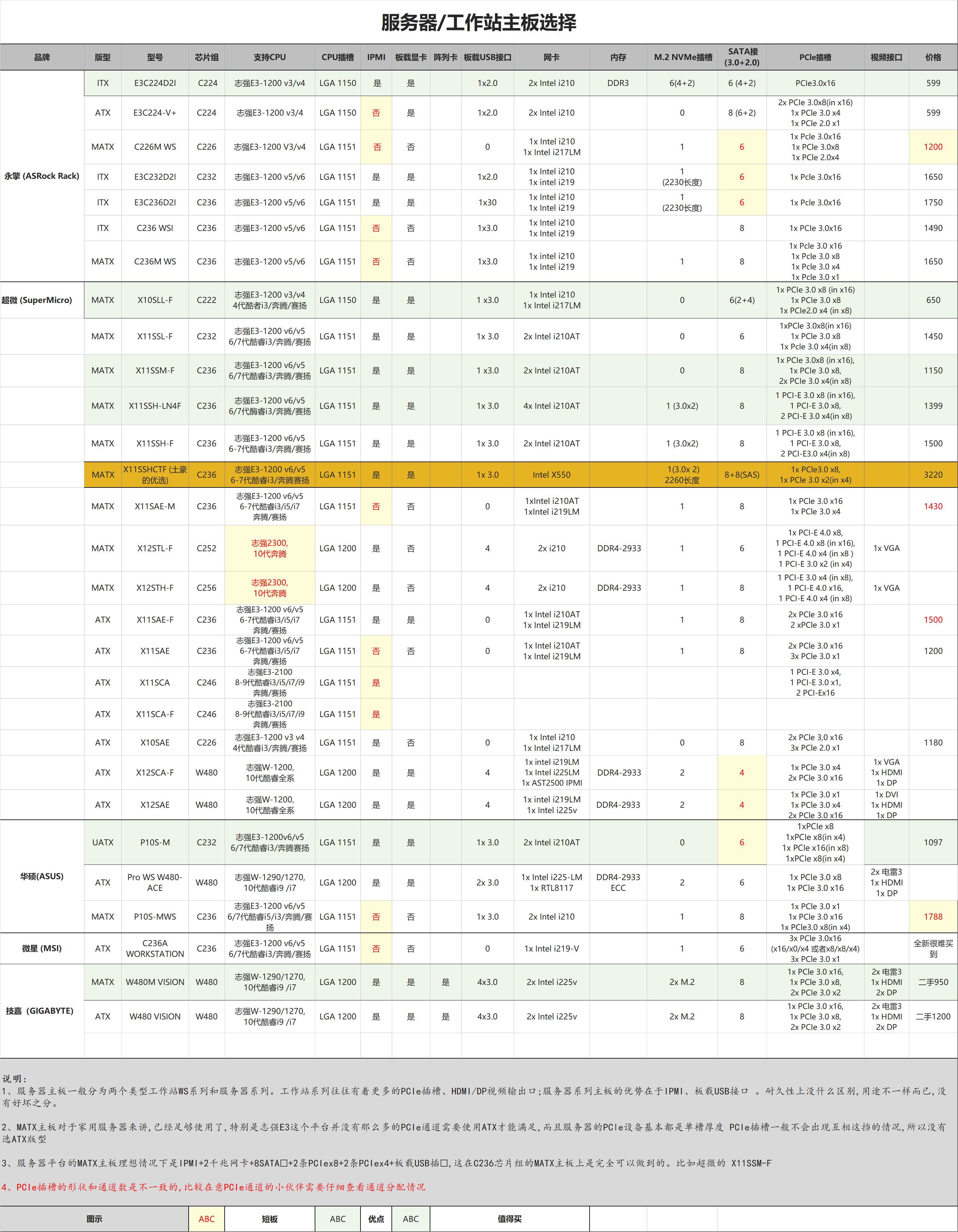

服务器/工作站主板推荐

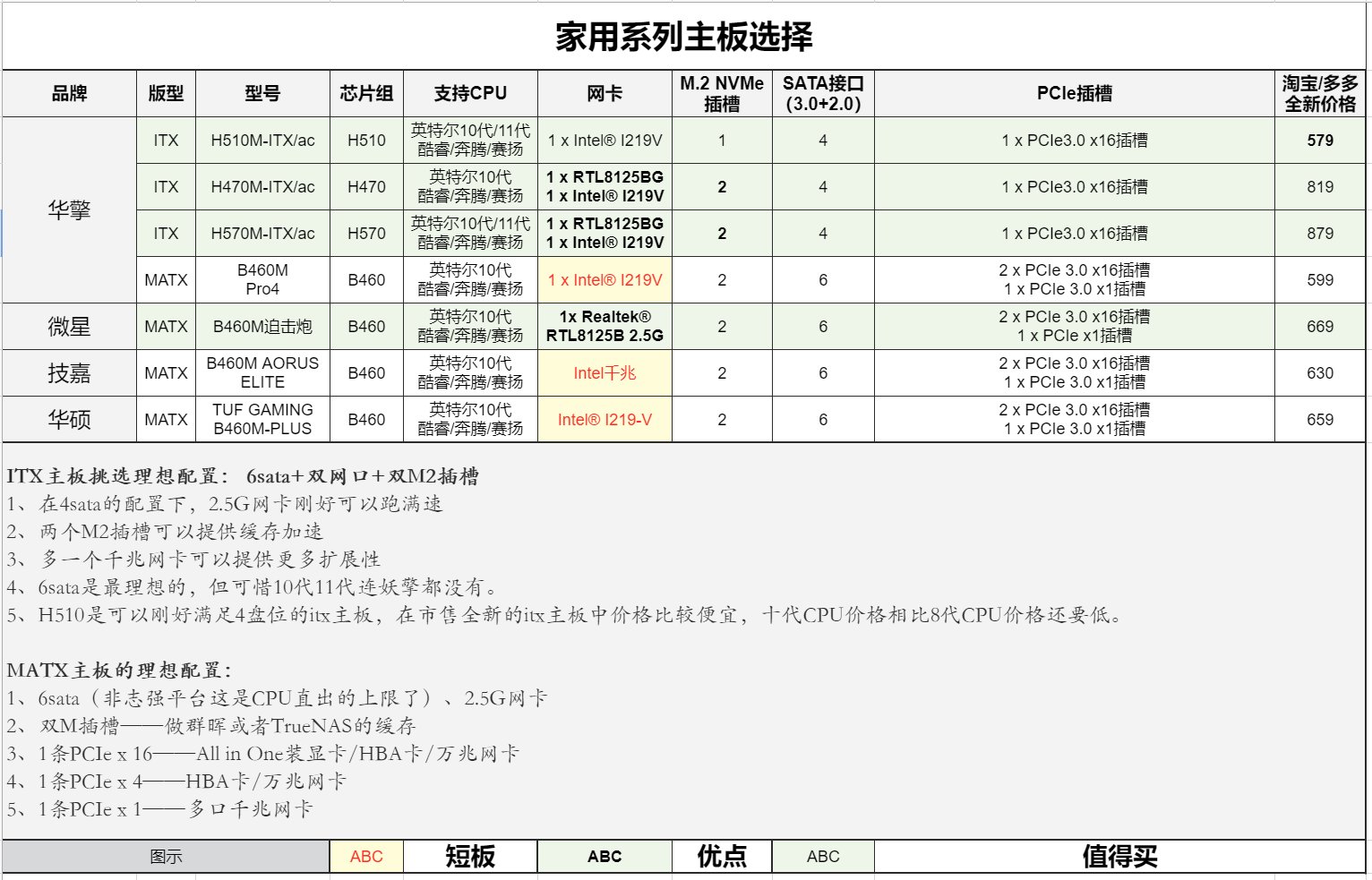

家用系列主板选择


三、CPU

(一)ES /QSRL/QSRK 简介

ES CPU:
工程版CPU,系统内不显示型号(如“0000”),ES版CPU和正式版在使用方面没有很大的感知差别(微观结构、性能和稳定性还是有一点点差别的),而价格会低于正式版30%-50%。

QSRL CPU
这款CPU,性能和稳定性与正式版i5 10500T差距十分之小,日常使用体会不到感知。当然出去十代ES之外,四代到九代也有着不少的ES CPU,不过性价比不如十代ES这么划算。现在i3 8100这些都涨疯了,我是越看越香了。

(二)【产品选购与避坑指南】

  • ES CPU总体还是有一定风险的,请尽量选择淘宝渠道选购,毕竟闲鱼个个也是传家宝价格 。
  • ES CPU主要缺点就是在跑极个别的程序可能有BUG,表现为卡机、报错、蓝屏或重启等。如遇到建议再换一个U尝试(不同的ES CPU之间也尽不相同,可能这个bug,另一个完美)
  • 一般来说ES CPU不挑主板,兼容性和正式版U别无二致。为确保万无一失,先百度再购买益佳。
  • QS为正显版U,稳定性和完善性更进一步,但价格较于正式版几乎无优势,不推荐下手。

PS(说明):这类CPU不能打包票百分百没问题,但它碰到问题的概率又十分之小(每颗U之间有问题的概率又不同)。

​ 只能说,你膈应或有点害怕ES CPU的话,说明你个人不能接收住ES CPU有可能带来的问题或折腾。那么便不推荐你买ES。就算你买了,哪怕以后电脑其他硬件出的问题,你也容易将其怪罪到ES CPU上。

(三)推荐

1.服务器平台

各系列迭代参数:

系列 迭代 工艺 插槽类型 内存
v1 32nm 1155 DDR3
v2 22nm 1155 DDR3
v3 22nm 1150 DDR3
E3 v4 14nm 1150 DDR3
v5 14nm 1151 DDR3L/DDR4
v6 14nm 1151/1441 DDR4
Bronze铜 14nm 3647 DDR4
v1 32nm 2011 DDR3
v2 22nm 2011 DDR3
v3 22nm 2011-3 DDR4
E5 v4 14nm 2011-3 DDR4
Silver 14nm 3647 DDR4
Gold 14nm 3647 DDR4
v1 32nm 1567 DDR3
v2 22nm 2011 DDR3
E7 v3 22nm 2011 DDR4
v4 14nm 2011 DDR4
Platinum 14nm 3647 DDR4
1200
W 1300

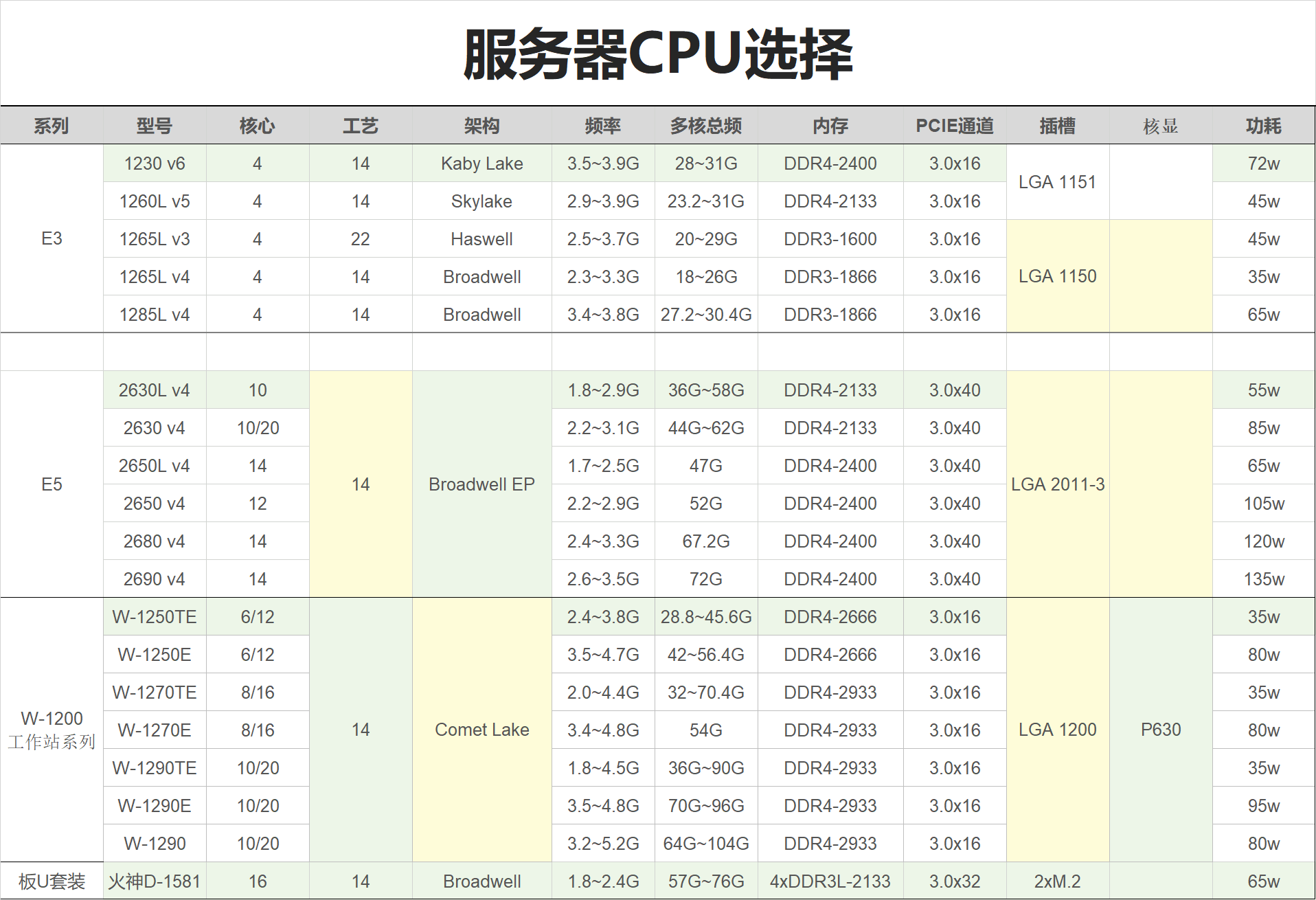

服务器CPU推荐:

服务器CPU推荐

根据处理并发数能力推荐参考:

推荐配置 内存大小 处理并发数
1核 2G 30个
2核 4G 80个
4核 8G 150个
8核 16G 250个
16核 32G 500个

2.消费级平台

这类就是我们熟悉的奔腾、酷睿类CPU平台了。从Intel三代起到十二代平台,都是可考虑的范围。六代之后的奔腾系列,已经可满足多数NAS类服务需求了。在此之上,要多开虚拟机,就需要选择八代以后的i3、四代以后的i5和i7系列。

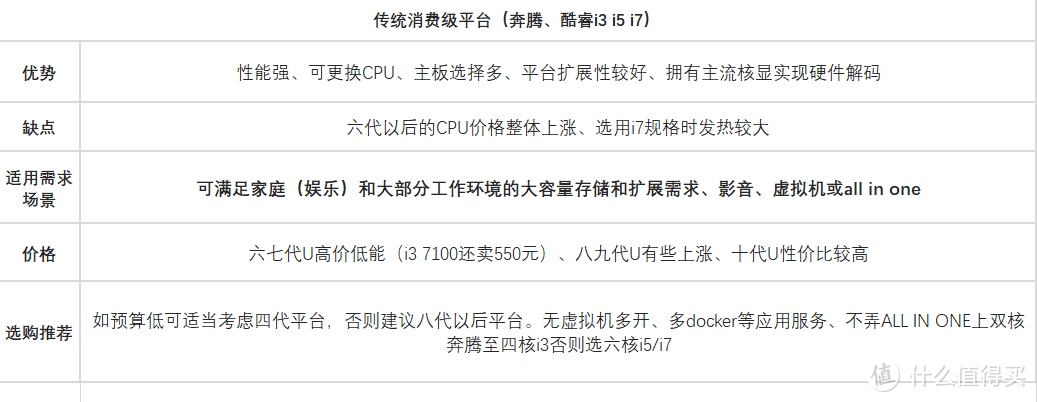

传统消费级平台总结表

家用CPU推荐:

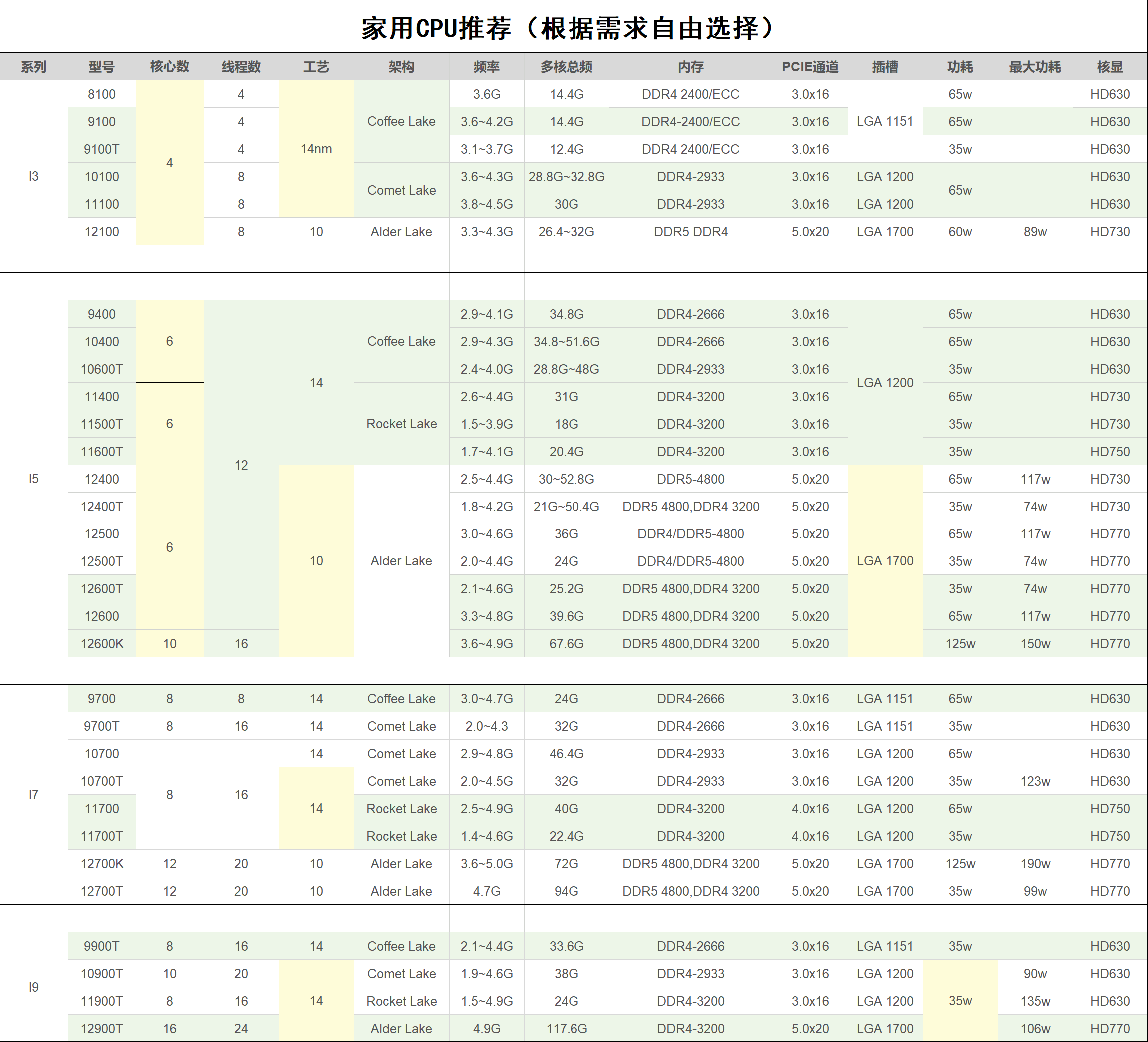

家用CPU推荐(根据需求自由选择)

3.低功耗平台

这类平台功耗较低,一般是5-15W左右。CPU多半集成在主板上一起售卖。大概可分成工控类平台:有J1900、J3455、J4125、J5005等;笔记本U平台:N3160、1037U、3865U等。同时J3455J4125这些CPU核显在HD600以上,可满足核显解码需求。

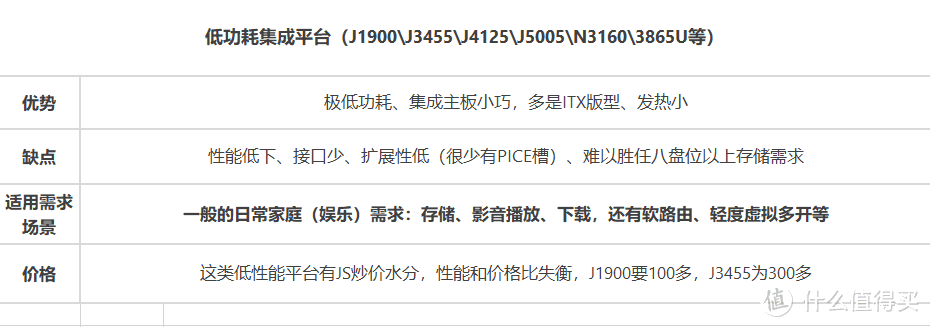

低功耗集成平台总结表

  • 火神D1581套装:16核,14nm ,1.8g 2.4g,65w

(四)CPU测评网

https://versus.com/

https://www.paofenbang.com/

https://www.ppnames.com/cpu

四、内存

(一)ECC

三星、美光

(二)家用

光威DDR4、其它自由选择

五、硬盘

(一)SSD:

  • M.2:凯侠,海康,西数

(二)机械:

企业级硬盘

品牌 1T 2T 4T~6T 8T 12T 14T 16T
西数 紫盘 WD20EJRX WD20EJRX 紫盘:WD40EJRX HC320(8) HC520 HC530(14) HC550(16)
希捷 酷鹰VX008 VX008 酷鹰VX007 VX000 银河 ST12000NM001G(推荐)、ST14000NM001G
其它

1、2T及以下:

  • 酷鹰VX008
  • 紫盘 WD20EJRX

2、4T~6T :

  • 酷鹰:VX007 VX000
  • 紫盘:WD40EJRX

3、8T及 以上:

  • 银河:ST12000NM001G,ST14000NM001G
  • HC320(8) 、HC330(10) 、HC520(12) 、HC530(14)、 HC550(16)

(三)店铺推荐:

  • 西数:淘宝南京梵电子
  • 希捷:淘宝坤心电子

六、电源

(一)1U:

【选购建议】

  • 预算高:推荐海韵的flex电源,自行挑选合适的瓦数即可,用料都不错。
  • 预算中等:最推荐益衡7025B 250W铜牌电源:245元~270元(能保真全新的有淘宝飞特家和天猫恒*家),静音又稳定。
    • 益衡:7025B:12V 18A,至少能带8个硬盘。

七、网卡

(一)千兆:

  • Intel I350-T4:富士通OEM i350四口千兆网卡。

(二)万兆:

2.1 简介

​ 万兆网卡有两种类型,一是电口(也就是RJ45网口),二是光纤。或许有朋友说需要万兆的速度吗?那么当你有以下的使用场景或需求时,同时自己的硬盘阵列速度超过2.5G以上(如六盘组raid5,总速度大致有300~500M/S),万兆是提升你效率和体验的绝佳选择 :

  • 实时读写NAS中数据,进行影视剪辑、后期视效等工作(加载高码率或RAW素材,实时速率达到500M/S乃至更高很正常);
  • 电脑固态盘和NAS之间需经常来回拷贝大文件,影片传输、文件备份等;
  • 公司、家庭内多人、多设备会同时访问NAS中数据,千兆乃至2.5G会造成速度瓶颈;
  • 利用NAS充当自己的大容量游戏库(如steam游戏都放在NAS中),不想被千兆速度拖累游戏加载速度

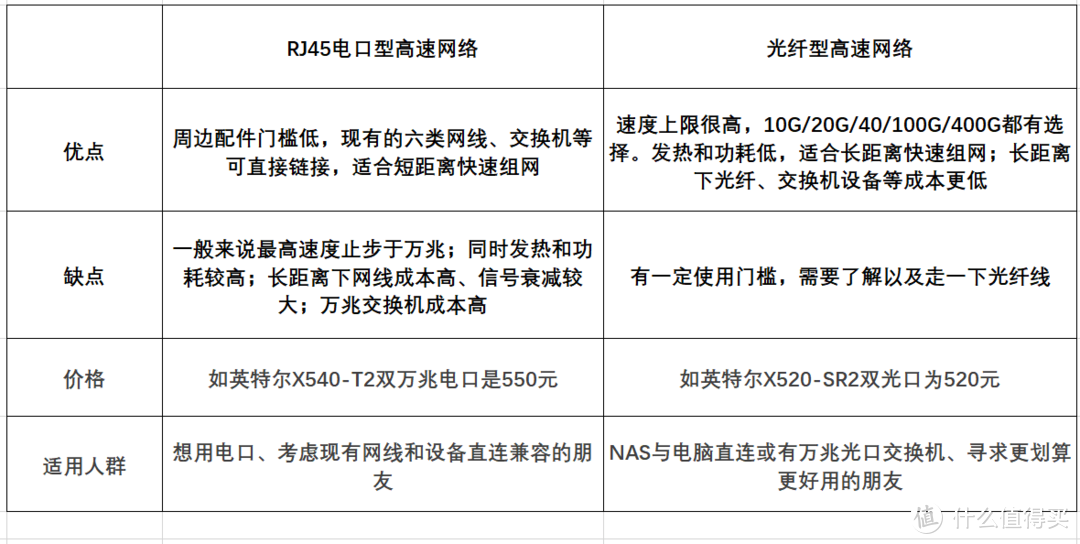

简单对比

2.2 推荐:

  1. 电口:

    • intel x540T2,intel x550T2
    • 服务器HPE LOM 561flr(X540双电口)+转接卡魔改型,一套价格为200元左右;
  2. 光口:

    • 正常的英特尔X520双光口万兆卡
    • Mellanox ConnectX-3 MCX311A(单双口都有,麦洛思ConnectX-3芯片的卡兼容性和英特尔不相上下,主流系统皆支持);
    • 魔改转接型的广达CX341A万兆卡(ConnectX-3芯片 ),单口万兆版70元左右,双口万兆版110元左右。

【光纤线选购】:

光纤线大致分两种,一种是成品DAC线,一种是光模块+光纤(自行接线)。对光纤线类型和光模块不了解的朋友,可以直接购买成品DAC线,也就是即买即用。一条麦洛思拆机光纤3M线是50块左右。

八、阵列卡/直通卡/Expander扩展卡/HBA卡

(一)RAID阵列卡:

通俗来讲,阵列卡就是用于扩展硬盘数量以及创建和管理硬盘阵列的硬件。很多朋友也会疑问阵列卡和SATA接口扩展卡有什么区别?下面我列出阵列卡区别于SATA扩展卡的特点

  • 阵列卡能够扩展更多数量的硬盘,如一张SAS2308阵列卡能够扩展128块硬盘起。而常见的SATA扩展卡大多只能扩展出2个、4个、8个硬盘这样。

  • 阵列卡是专用于硬盘阵列创建和管理的硬件,拥有管理系统。众多硬盘链接到阵列卡上,能够直接在阵列卡系统内创建所需的RAID阵列并进行管理,相比于在电脑系统或电脑主板BIOS里创建的软阵列,这种阵列卡硬件层面的硬阵列的性能和调度十分高效。

  • 阵列卡的数据安全性和连接稳定性较高。阵列卡拥有专门的电池配件,可防止意外断电造成数据损失。同时阵列卡大多为服务器场景所打造,用料和稳定性毋庸置疑。

1.2 推荐:

  • LSI 9260-8i:带软件管理界面,512M缓存,6Gb/s

(二)直通卡:

【产品简介】

其实玩NAS或个人用途,我们更多会选择支持直通模式的阵列卡,也称直通卡。所以在二手拆机市场上,直通卡价格往往比阵列卡高。

PS(涨姿势):为啥我们个人用途会优先选直通卡呢?这答案其实也就是在说直通卡的特点:

  • 直通卡是单纯的拓展硬盘的角色,就当做USB扩展坞一样来扩展更多接口。我们可以直接在NAS或电脑系统里直接管理和操作每一块硬盘。而非直通阵列卡需在阵列卡层面创建阵列,这时候电脑系统识别到的是阵列卡“加工”好的总存储形态,无法直接对每块硬盘进行管理和操作。
  • 能充分利用NAS系统自身的文件系统优势,无论是TRUENAS的高效安全的ZFS,还是群辉方便直白的SHR,只有直接将所有硬盘交给NAS进行阵列的组建,才能利用上这些他们的文件系统。
  • 直通卡能便于在电脑系统层面对硬盘进行监控和替换操作。使用非直通阵列卡,每块硬盘的SMART信息、温度或健康状态不能被电脑系统识别,对所有硬盘的管理操作需在阵列卡系统内完成。

2.2 推荐:

  • SAS 2308芯片卡(LSI 9217-8i)

(三)Expander卡:

​ Expander卡算是阵列卡连接口扩展器。因为大多数阵列卡自身只有2-4个连接口,当你的硬盘背板需要使用多个数据口达到满盘位链接,或用多条一分四sas线连更多硬盘时,就需要使用Expander卡。

Expander卡需要配合阵列卡一起使用,需要先用线(如8087公对公线等)和阵列卡链接,然后再分出更多的接口。支持多大硬盘或接口速率等参数都由阵列卡决定,它本身就类似USB接口扩展器的角色罢了。

(四)HBA卡:

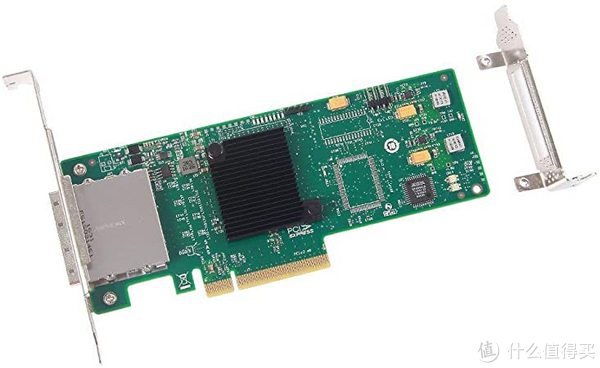

​ 很多人把直通卡叫成HBA卡。但HBA卡更多指的是使用光纤通道来链接计算机外部存储设备的卡,如下图。

HBA卡

这种卡有啥优势呢?用长一点的SATA线啥的拖到外边一样可以链接硬盘柜?

1. 某些领域,需要计算节点服务器和硬盘存储设备柜分开管理,往往都不再同一个机房。服务器可通过HBA卡,用光纤线链接外部的硬盘柜,来访问硬盘设备。

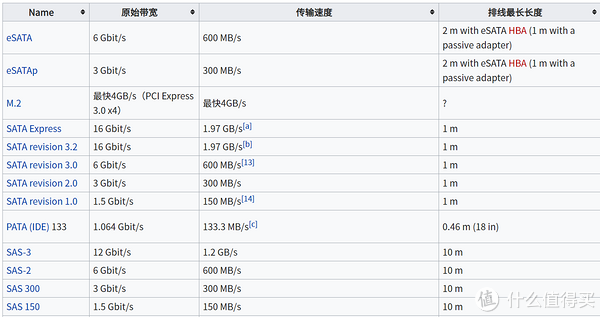

2. SATA线和sas线都是有长度限制的,超过一定距离后,数据信号和速率将受到很大影响。所以当需要硬盘设备和主机分开存放,并相隔较远时,就需要使用HBA卡。

参考图

HBA卡如何使用呢?

HBA卡本身插在主机主板上,硬盘存储柜这边并不需要什么CPU主板,只需要固定一个内接转外接板卡,以及硬盘供电和散热相关硬件,然后用光纤线(如SFF-8088)像连网线一样将两端链接起来即可。如果你有这方面的需求,推荐看这位老哥的文章《组装SFF-8088外置存储柜的心路历程》

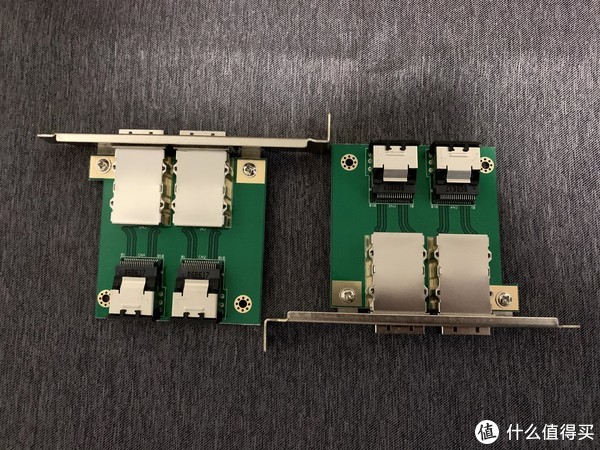

存储柜端使用SFF-8087 / SFF-8088转接板

存储柜端使用SFF-8087 / SFF-8088转接板

(五)转接卡

  • PCIE转NVME:阿斯嘉特 256G固态。

(六)拆分卡

6.1 简介

这种情况最简单且合理的办法是增加一块PCIE固态给ESXI使用,但缺点也比较明显

一是PCIE固态普遍价格贵,另一方面一块PCIE固态就要占用一个宝贵的PCIE插槽对整套家庭服务器的扩展性是毁灭打击。

因此在折腾家庭服务器时就不得不提PCIE拆分卡,但凡真上手折腾过家庭all in one的应该都明白PCIE通道数和PCIE插槽到底有多宝贵

还搞不清楚PCIE通道数是啥的可以看我家庭服务器装机选型视频的科普。

简单概括,PCIE拆分卡一是实现了通道数的合理利用,二是解决了PCIE插槽的合理分配问题。比如中低端显卡接在X16通道上完全是浪费资源,这时候选择把显卡插在X8通道上;X16通道留给PCIE拆分卡,并由拆分卡将X16通道拆分成4个X4通道是不是合理性和拓展性直接上升一个大段,毕竟拆分成4个X4意味着原本主板上的X16插槽只能插1个设备,现在能插4个。此外对土豪玩家而言,PCIE拆分卡是件组固态RAID的神级装备。

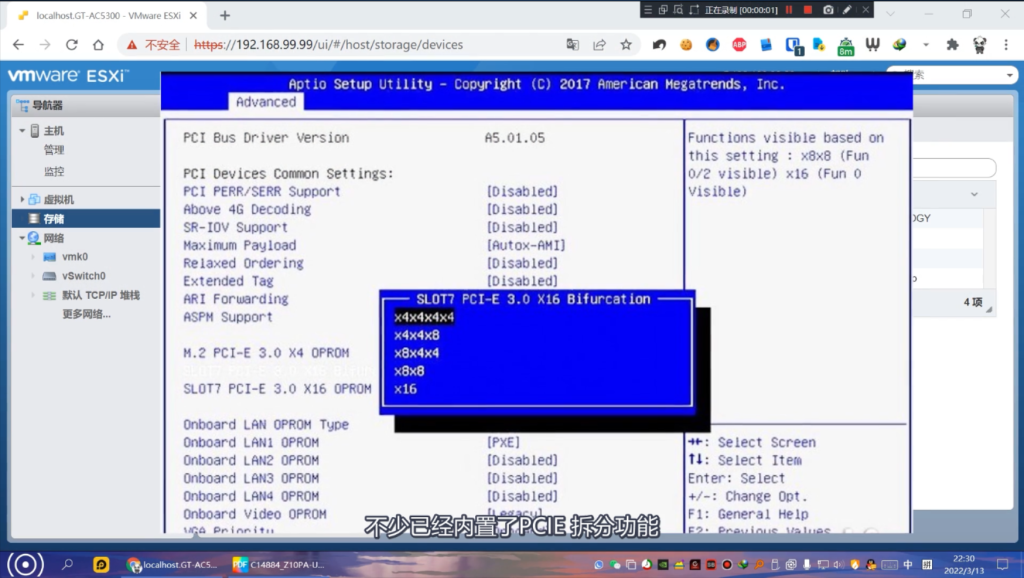

现在新主板的BIOS不少已经内置了PCIE拆分功能,像X99这类古董平台只有个别的服务器板子才带拆分。

图片[2]-AIO 必买配件,M.2的好伙伴——PCIE拆分卡-itdog

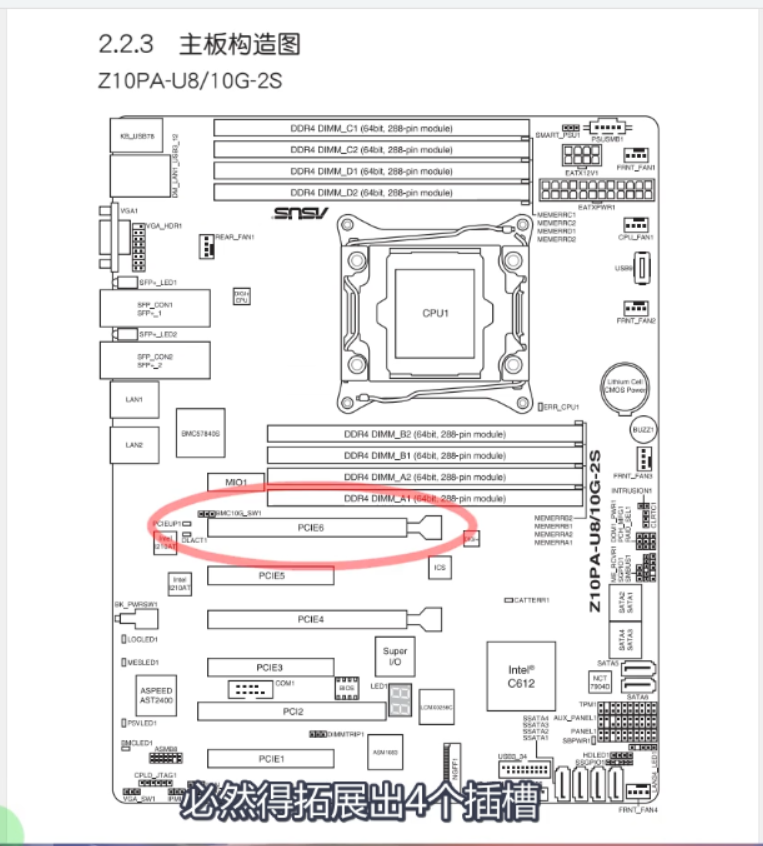

但无论板子是否支持,想使用PCIE拆分功能都得买拆分卡!因为BIOS拆分只是“软件”层面的设置,物理层面你把一条X16通道的接口分成4条X4通道接口必然得拓展出4个插槽。

图片[3]-AIO 必买配件,M.2的好伙伴——PCIE拆分卡-itdog

2.1 需要重要参数

所以买拆分卡大体有以下几个参数需要关注:

① 拆分卡本身是X8还是X16

图片[4]-AIO 必买配件,M.2的好伙伴——PCIE拆分卡-itdog

② 拆分卡能拆出几个M.2槽位

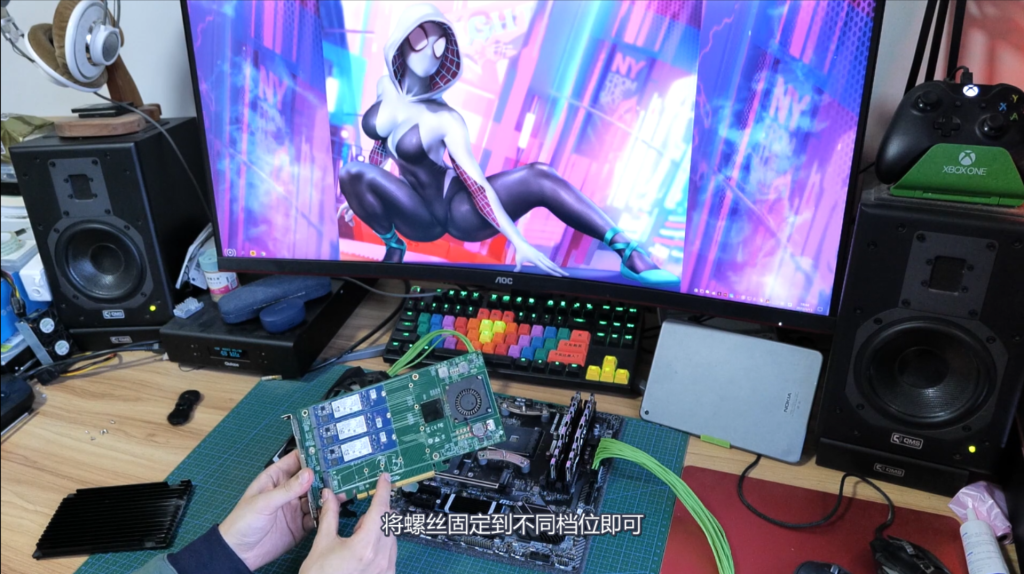

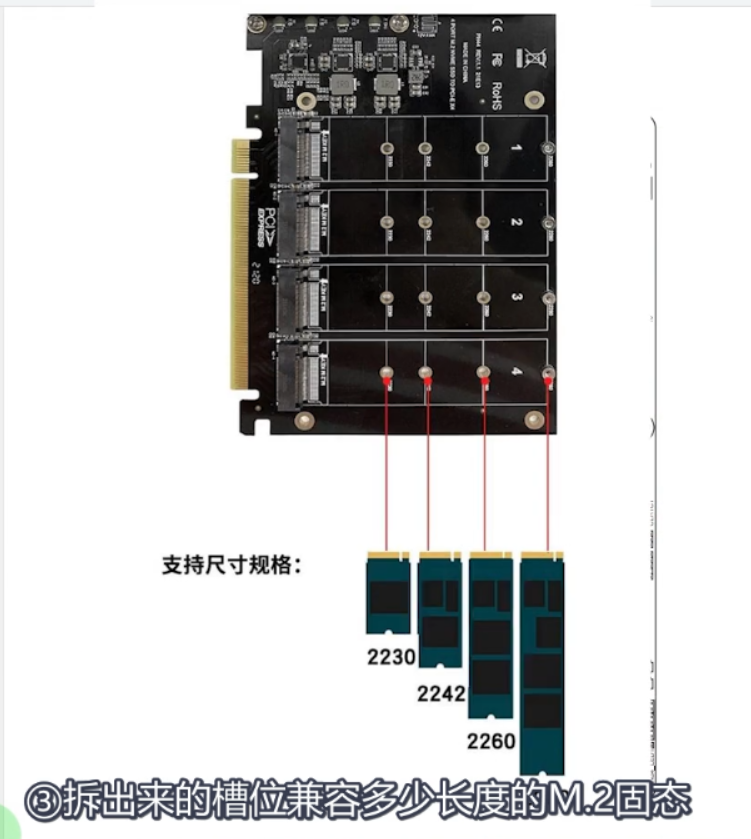

③ 拆出来的槽位,能装多少长度的M.2

图片[5]-AIO 必买配件,M.2的好伙伴——PCIE拆分卡

④ 拆分卡是否带独立的拆分芯片,带的话芯片性能怎么样
前面我们讲了有些主板BIOS支持PCIE拆分,有些不支持。对于支持PCIE拆分的主板选购不带拆分芯片的便宜卡即可,约200元上下能买到。而不支持PCIE拆分的主板则必须搭配有独立拆分芯片的拆分卡,X16拆4的卡基本在千元左右。

图片[6]-AIO 必买配件,M.2的好伙伴——PCIE拆分卡-itdog

图片[7]-AIO 必买配件

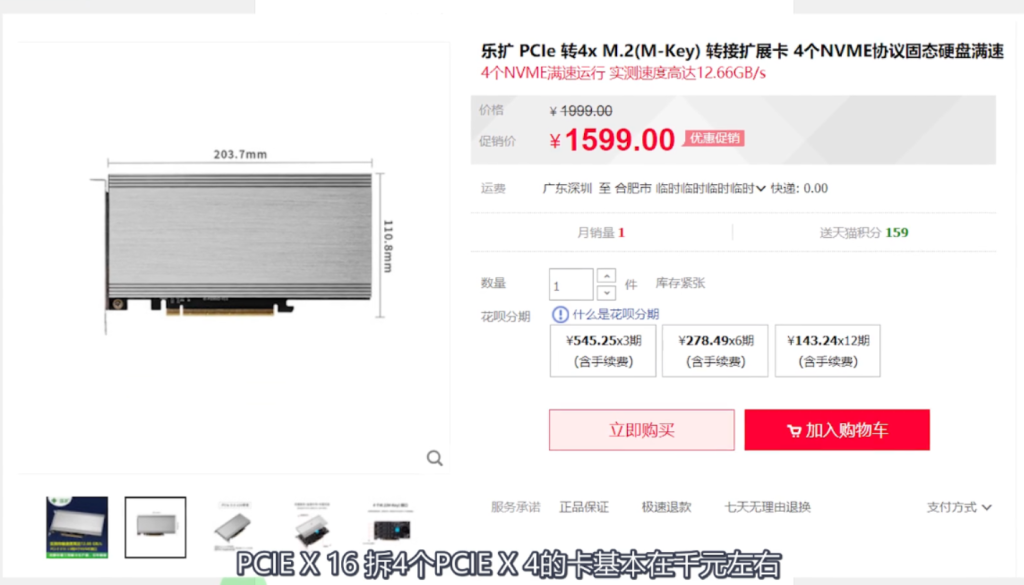

但具体买1分2还是1分4要根据你手上的主板决定, 因为想4块M.2同时跑满必须得上X16通道,而绝大多数X16通道插槽都是与下方X8通道共用PCIE通道的,也就是说只有与X16通道相邻的X8通道闲置时,X16通道插槽才真正拥有X16通道,否则只有8通道。因此选购拆分卡前,最好是自己先把PCIE插槽的用途规划个七七八八。

图片[8]-AIO 必买配件,M.2的好伙伴

说到拆分芯片其实X99都是能实现的,只是各主板厂家不开放相应设置罢了,因此能折腾的大佬通过魔改BIOS也能实现PCIE拆分。像我这类菜鸡玩家还是花钱买平安的好。

图片[9]-AIO 必买配件,M.2的好伙伴——PCIE拆分卡-itdog

2.3 主要芯片

最后说芯片,通过某宝关键字搜索,拆分卡芯片大致有以下几种:

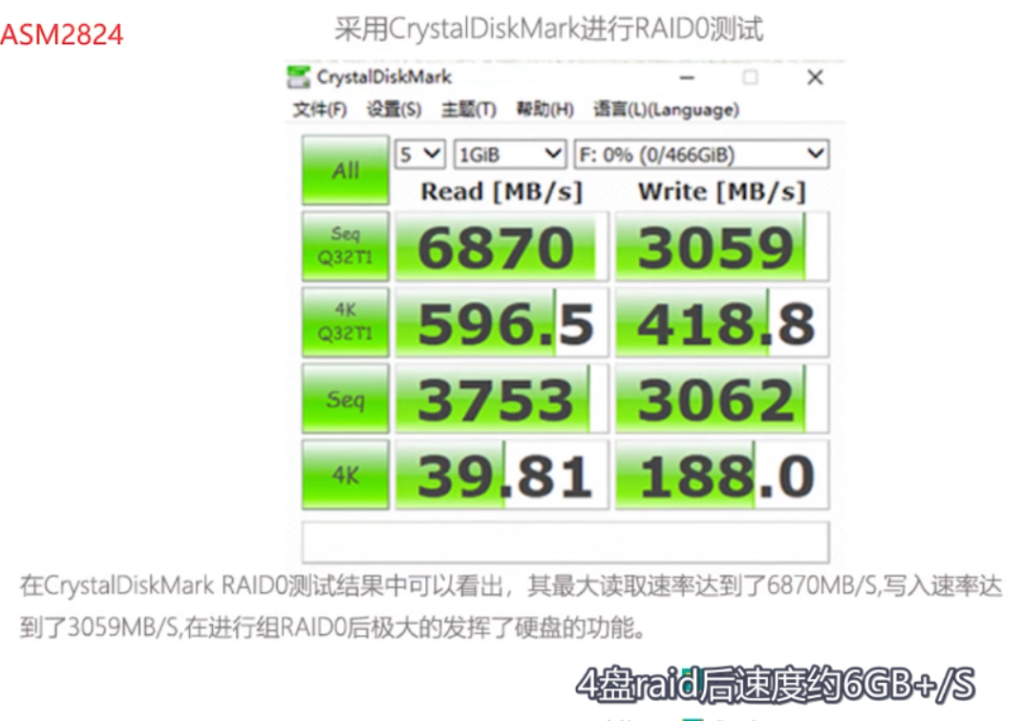

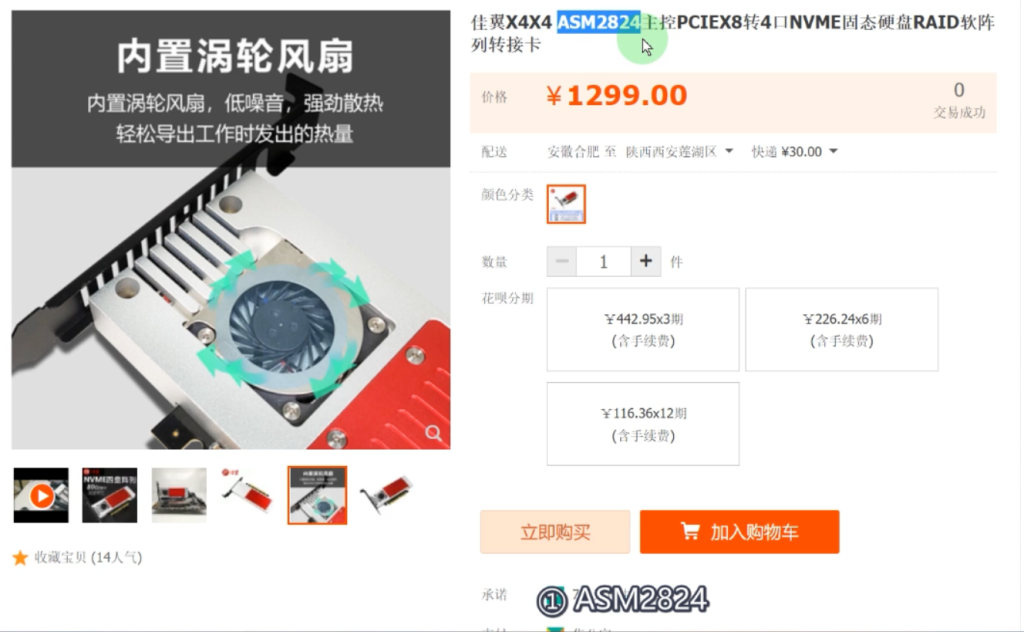

① 佳翼产品为代表的ASM2824,80Gbps带宽 ,4卡Raid后速度约6GB+/S

图片[10]-AIO 必买配件,M.2的好伙伴——PCIE拆分卡-itdog

图片[11]-AIO 必买配件,M.2的好伙伴——PCIE拆分卡-itdog

② 拆分界大名鼎鼎的PLX芯片,当然PLX芯片也分型号的常见的PLX 8724 同样拥有80Gbps带宽,4卡Raid后速度约6GB+/S

图片[12]-AIO 必买配件,M.2的好伙伴——PCIE拆分卡-itdog

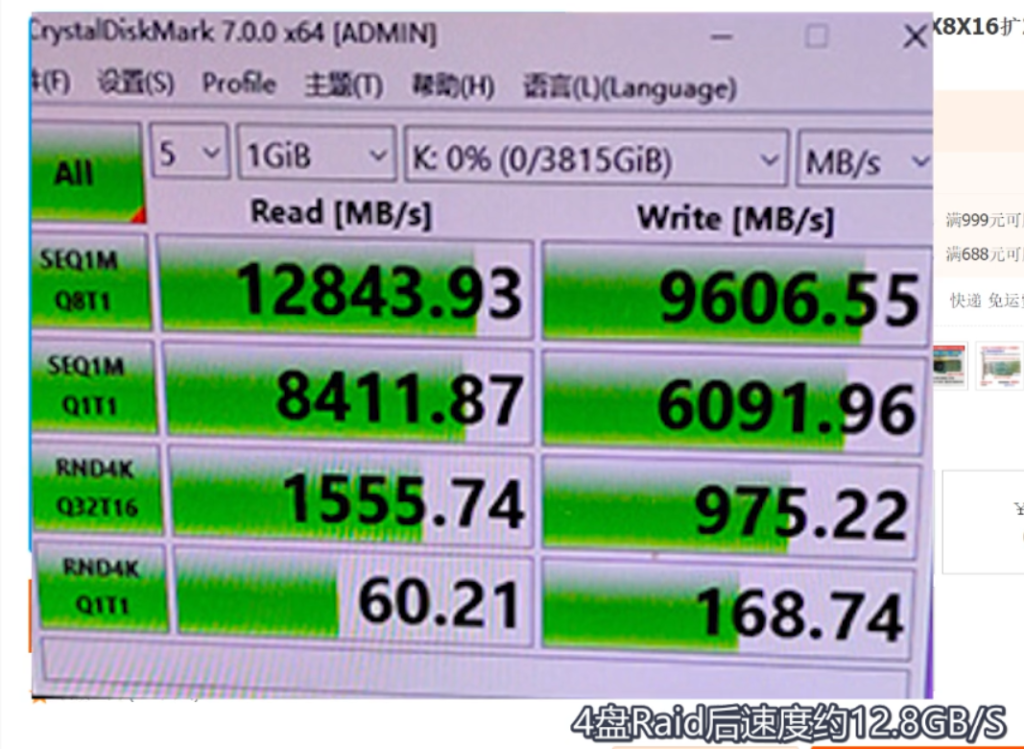

③ PLX 8747,128Gbps带宽 ,4卡Raid后速度约12.8GB/S
可能有玩家比较好奇为什么80Gbps带宽实测才6GB/S。说实话我不确定是因为虚标还是转换损耗导致的,比如ASM2824芯片就有商家宣传是64Gbps,这显然与实测的6GB/S更加吻合。暂且先不追究虚标和转化率的问题,淘宝上PCIE 3.0的拆分卡主流就是 64Gbps带宽。

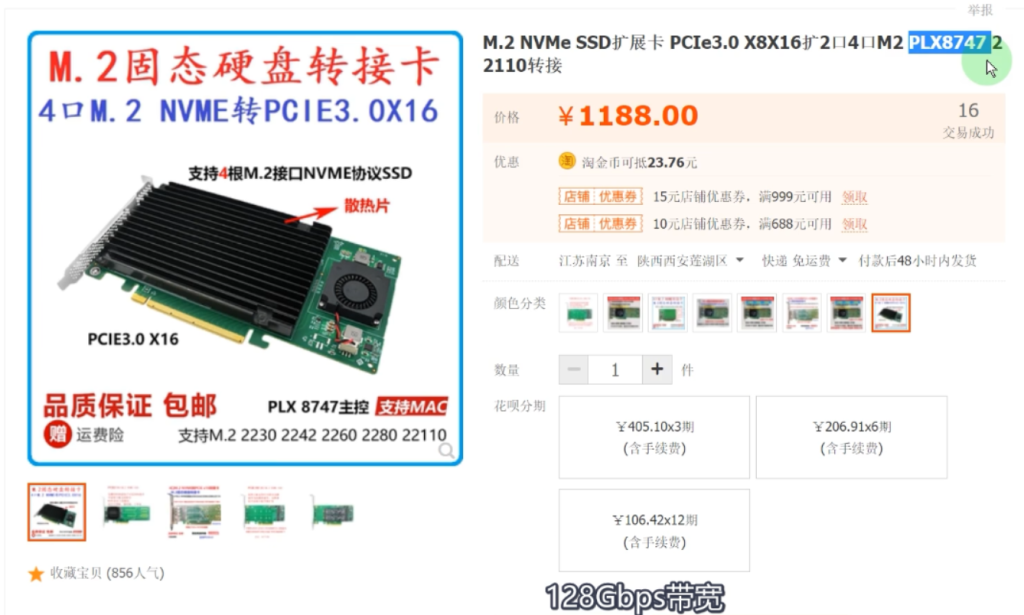

图片[13]-AIO 必买配件,M.2的好伙伴——PCIE拆分卡-itdog

图片[14]-AIO 必买配件,M.2的好伙伴——PCIE拆分卡-itdog

2.4 推荐卡

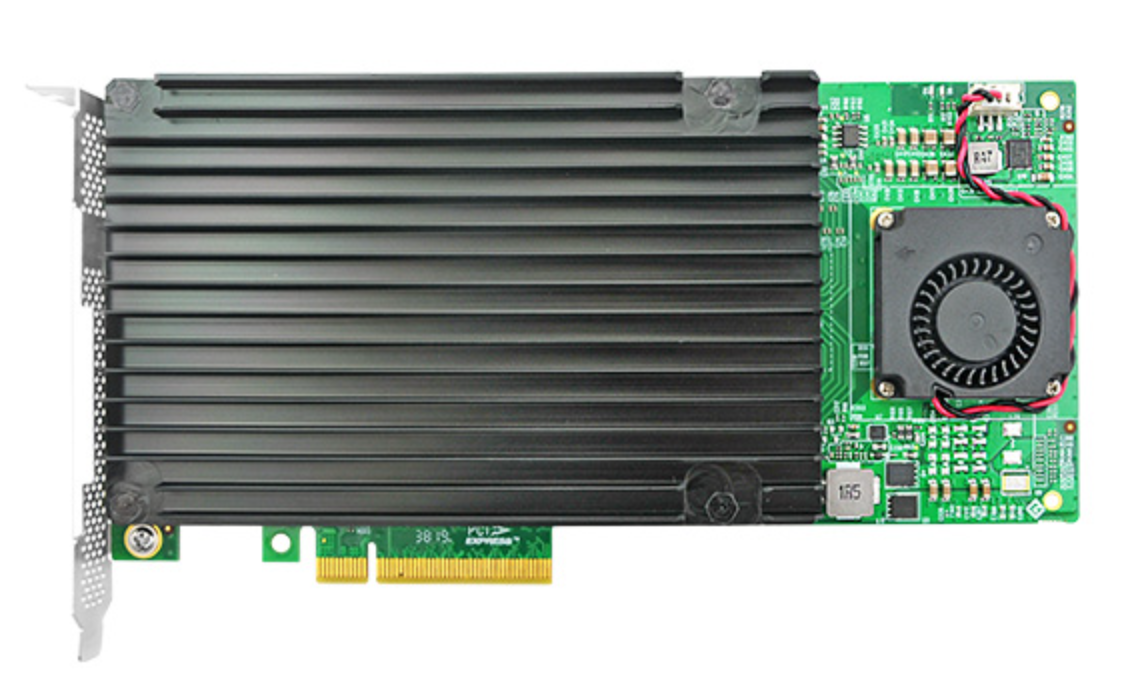

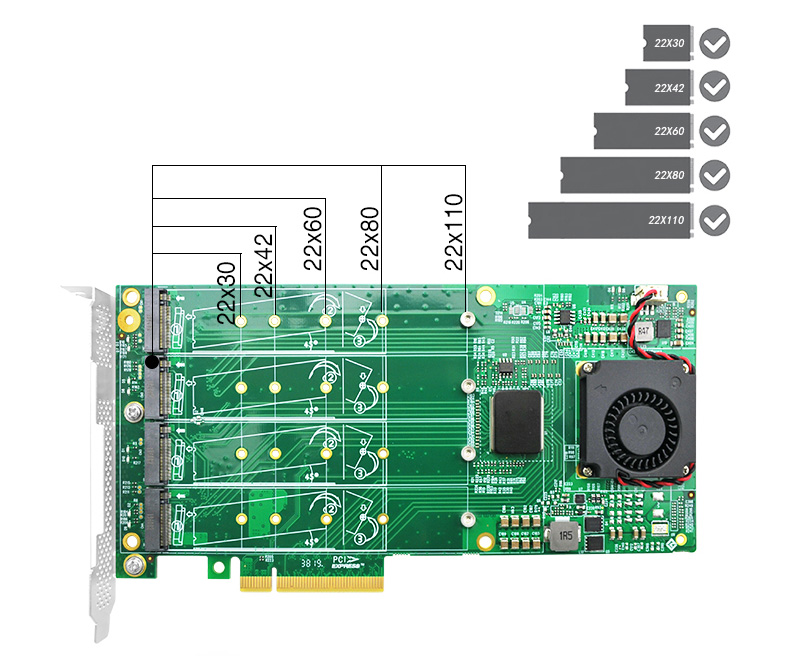

PLX 8747芯片,拥有128Gbps带宽。PCIE 3.0带宽1拆4,板子两面各插2张M.2,缺点是不支持22110规格。

image-20220403135518821


AIO 必买配件,M.2的好伙伴——PCIE拆分卡

2.5 ESXI直通用法

大家都知道PCIE设备如果不手动切换到直通模式,默认PCIE都是由ESXI掌控的。所以开机后PCIE拆分卡默认是归ESXI管的,又因为拆分卡是1拆4,所以在PCI设备列表里识别出了4块固态。此时拆分卡的便捷性就体现出来了,这4块拆分出来的固态我可以任意选择一块或多块进行直通。比如目前我是把1T的铠侠RC 20留给了ESXI使用,因为这张盘读写不错,价格又便宜,选择把虚拟机保存在这张盘里能获得一个非常不错的体验。至于其它3块傲腾,因为容量比较小偶尔直通给虚拟机做个试验什么的会比较方便。

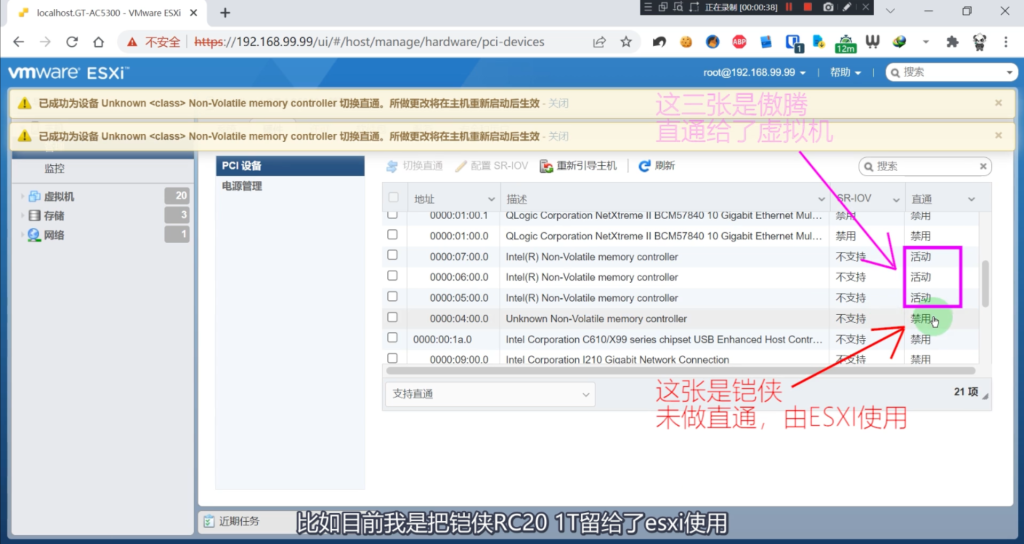

图片[17]-AIO 必买配件,M.2的好伙伴——PCIE拆分卡-itdog

图片[18]-AIO 必买配件,M.2的好伙伴——PCIE拆分卡-itdog

(七)【选购与避坑指南】:

那么阵列卡我们如何选购呢?这里我只笼统的进行一个选购介绍。下面快问快答,能够快速帮你理清怎么选购阵列卡 。

【问】:阵列卡和直通卡选哪个?

【答】:如果是个人电脑使用或是NAS用途,直通卡会更加合适。一是你没有大型磁盘阵列独立管理、软件系统和硬件防灾更换的需求。更多的是想电脑系统直接对硬盘进行管理和监控,方便省事。二是阵列卡需要加装电池和缓存配件才能使用Riad5、6、10这类的阵列形态,而这些配件比卡还贵。

【问】:IT模式和IR模式有啥区别?

【答】:如果是个人电脑使用或是NAS用途,直通卡会更加合适。一是你没有大型磁盘阵列独立管理、软件系统和硬件防灾更换的需求。更多的是想电脑系统直接对硬盘进行管理和监控,方便省事。二是阵列卡需要加装电池和缓存配件才能使用Riad5、6、10这类的阵列形态,而这些配件比卡还贵。

【问】:怎么区分阵列卡的各个型号

【答】:总的来说,目前阵列卡芯片大多是LSI家的,现在市场上常见的是SAS2008、SAS2308和SAS300这几种控制器芯片,不同的控制器当然有着不同的性能参数。下面我简单做了个表格。正常来说,SAS2008其实能满足大多数人。不过SAS2308相比SAS2008没有贵多少,选用更强一些的2308阵列卡也是不错的选择。

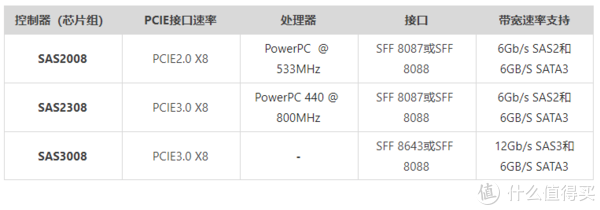

对比图

同时,在相同控制器硬件的基础上,LSI不同型号的公版卡硬件没有区别,不同型号只是来区分不同的阵列卡固件 。比如拿SAS2308的卡举例子:LSI 9217=SAS2308 IR固件的卡;LSI 9207=SAS2308 IT固件的卡。同理,OEM或服务器厂商出的一些SAS2308卡是ir模式,它就等于公版LSI 9217 = LSI 9207(IR模式固件)。

PS(涨姿势):

PS(涨姿势):相对于SAS2008,SAS2308系统总线接口由PCI Express x8 2.0(5Gb/s)升级为x8 PCIe 3.0(每个lane的速率为8.0Gb/s全双工,实际效率比2.0提升一倍)。另外集成的PowerPC 440处理器频率由533MHz提升到800MHz。
简单来说就是性能更强,兼容性更好(部分新机器对PCIE2.0有点兼容不良)、SSD的速度能更好发挥。

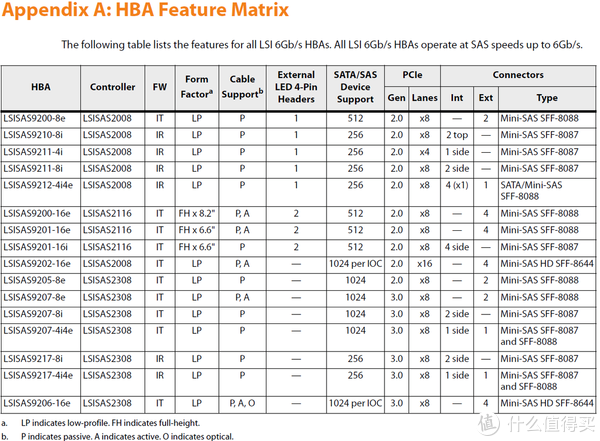

部分LSI卡型号一览

功耗图

【问】:非直通卡可以刷成直通卡(刷IT模式固件)吗?

【答】对于LSI公版卡(明确标明LSI 9xxx这类,非OEM或服务器厂推出的)来说,要么是IR固件,要么是IT模式固件,上面讲过这两种都可以实现硬盘直通功能。如想IR或IT互刷,也简单,百度即可。

而OEM厂商出的阵列卡(明确带着厂商名称、印着LOGO和特制接口布局配件这些卡),理论上硬件与同层级的卡一样,但是大部分卡的固件和底层是被厂商给锁着,无法通刷LSI的直通固件的(所以他们也卖得便宜)

不过也有一些OEM阵列卡(如HP H200、H220、H710这些)是可以用技巧刷LSI公版直通固件,变成直通卡的(当然这些价格也快和LSI公版直通卡差不太多了)。

PS(避坑指南):阵列卡几乎没有寨卡一说。要么是LSI公版卡,要么是OEM服务器厂的卡。主要原因一是拆机量巨大,二手价格也低,做寨卡没啥利润空间。二是市场需求不大,甚至比网卡需求还小。

九、IPMI(不用显示器也能装系统,安装ESXI)

1、什么是IPMI?

IPMI全称是Intelligent Platform Management Interface,即智能平台管理接口,是一种Intel架构的企业系统的周边设备所采用的一种工业标准,通过嵌入式管理子系统进行通信的特定方法。。IPMI亦是一个开放的免费标准,用户无需支付额外的费用即可使用此标准。IPMI 支持横跨不同的操作系统、固件和硬件平台,可以智能的监视、控制和自动回报大量[服务器]的运作状况,以降低服务器系统成本。

▲简单来讲IPMI是独立于硬件和操作系统且独立供电,相当于你的PC或服务器旁一直有一台开机的设备操控服务器或PC。

IPMI的核心是一个专用芯片/控制器(叫做服务器处理器或基板管理控制器(BMC)),其并不依赖于服务器的处理器、BIOS或操作系统来工作,可谓非常地独立,是一个单独在系统内运行的无代理管理子系统,只要有BMC与IPMI固件其便可开始工作,而BMC通常是一个安装在服务器主板上的独立的板卡,现在也有服务器主板提供对IPMI支持的。IPMI良好的自治特性便克服了以往基于操作系统的管理方式所受的限制,例如操作系统不响应或未加载的情况下其仍然可以进行开关机、信息提取等操作。

不用显示器也能装系统——IPMI安装esxi保姆级教程

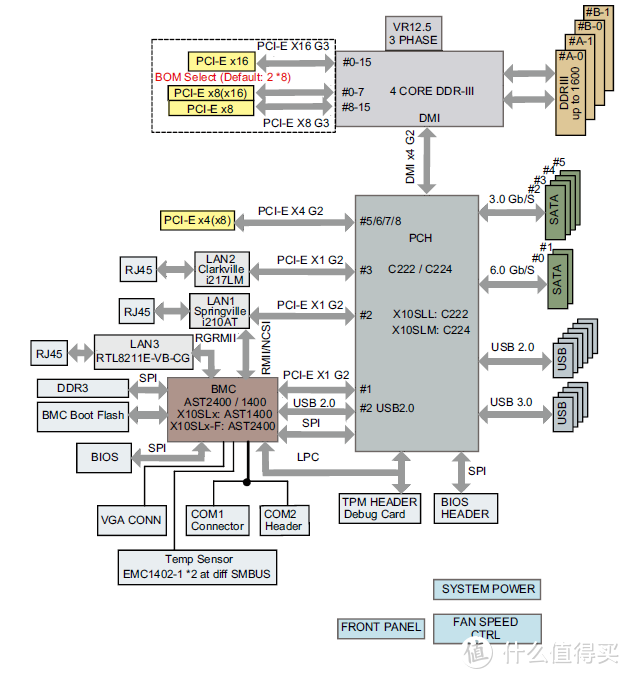

▲以我使用的超微X10SSL-10为例,上图是主板的核心架构图,BMC芯片是通过PCI-E、USB等通道连接到主板PCH上,来实现对主系统的监控及指令发送等工作。

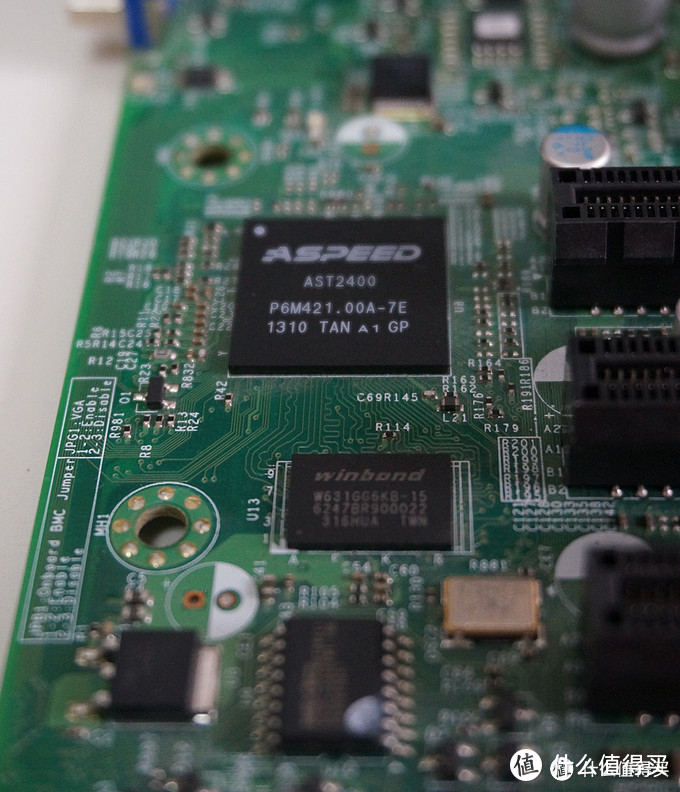

超微X10SSL-10的BMC芯片

不用显示器也能装系统——IPMI安装esxi保姆级教程

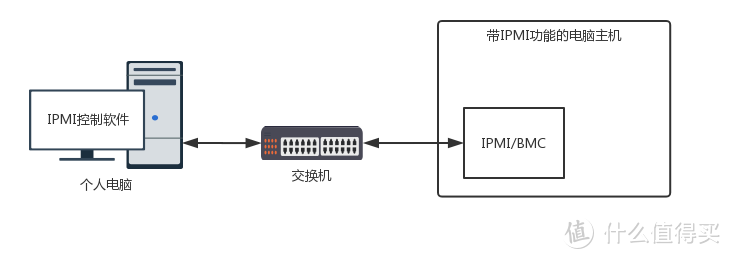

▲电脑通过[交换机]或者直接连接IPMI的管理网口就能直接控制服务器了。

2、超微主板的IPMI功能介绍

▲超微主板的IPMI可通过IPMIView软件或者浏览器通过IP地址访问BMC芯片系统。超微IPMI工具

▲IPMIView软件

不用显示器也能装系统——IPMI安装esxi保姆级教程

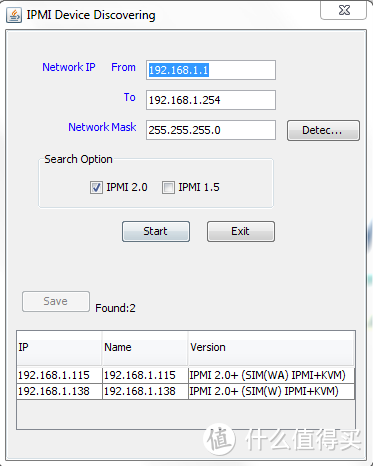

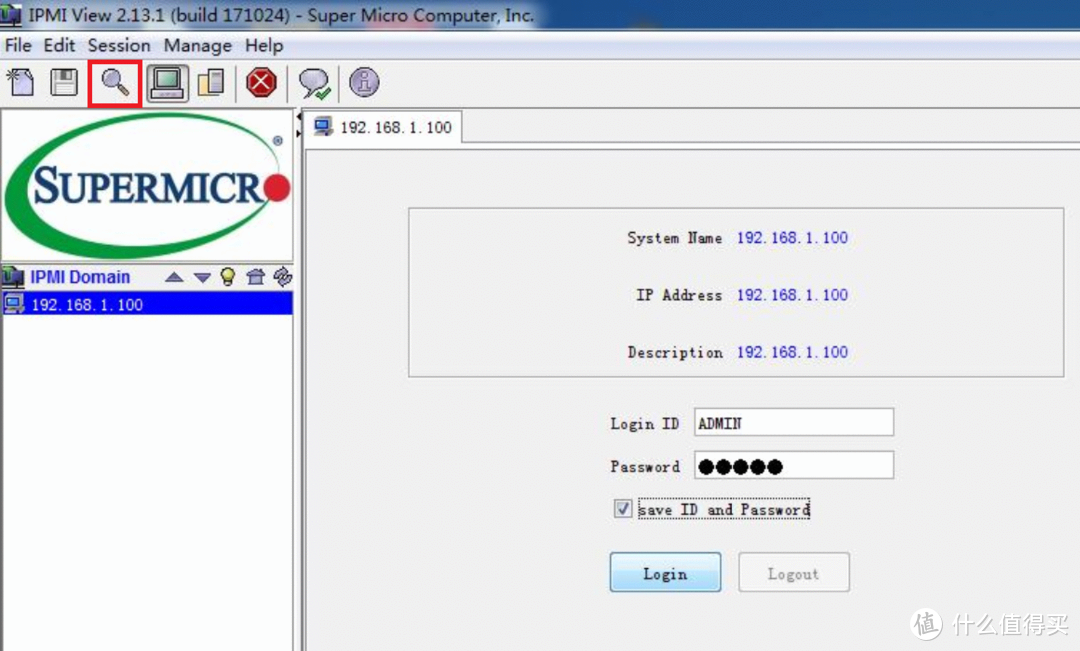

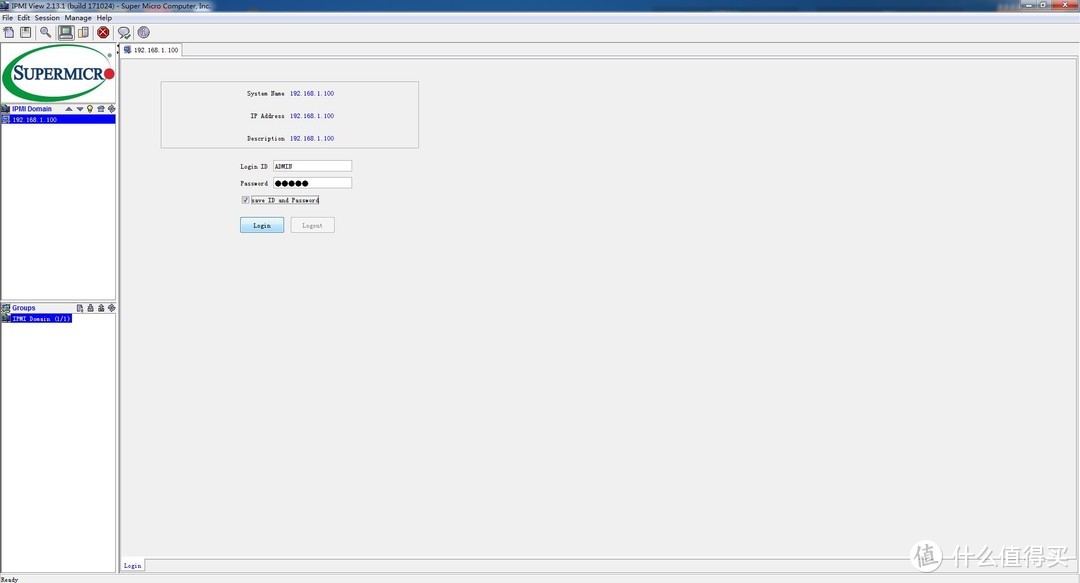

▲进入软件可以使用搜索功能,根据个人网络搜索IP范围,就能找到远程服务器了,如果已经知道远程服务器的IP地址,也可直接通过IP地址访问。登录名和密码均为ADMIN,大写。

忘记截图了,用一张网络图片吧(侵删),记得把IPMI2.0和1.5都打勾,防治搜不到。有兴趣的可以看看这篇帖子,介绍的很详细,Supermicro IPMIview

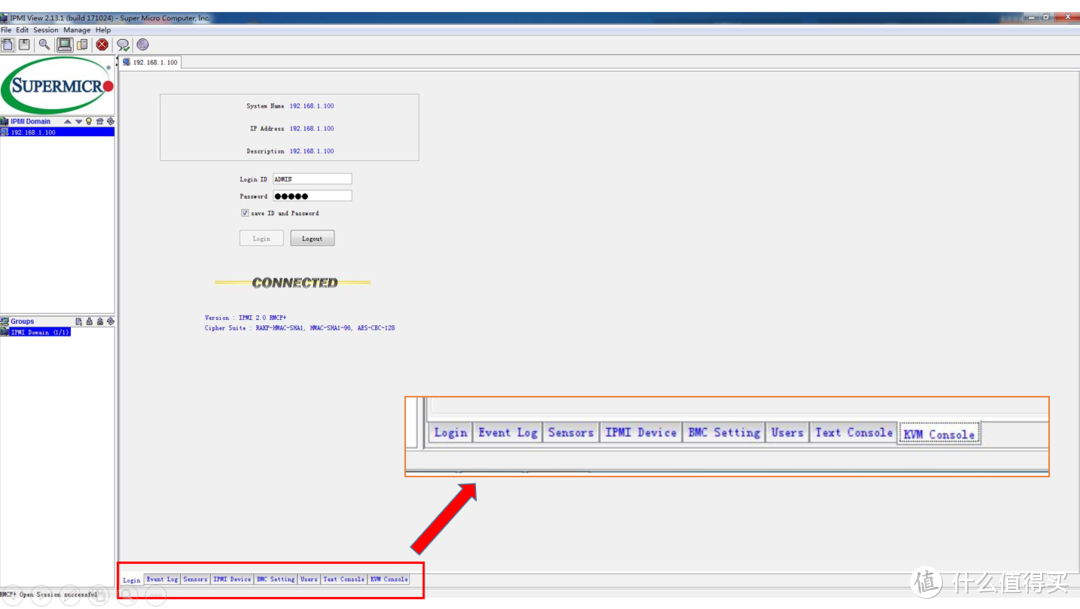

不用显示器也能装系统——IPMI安装esxi保姆级教程

红圈内的搜索键
红圈内的搜索键

▲登陆后即可查看服务器信息了,导航在软件页面下方。

不用显示器也能装系统——IPMI安装esxi保姆级教程

不用显示器也能装系统——IPMI安装esxi保姆级教程

不用显示器也能装系统——IPMI安装esxi保姆级教程

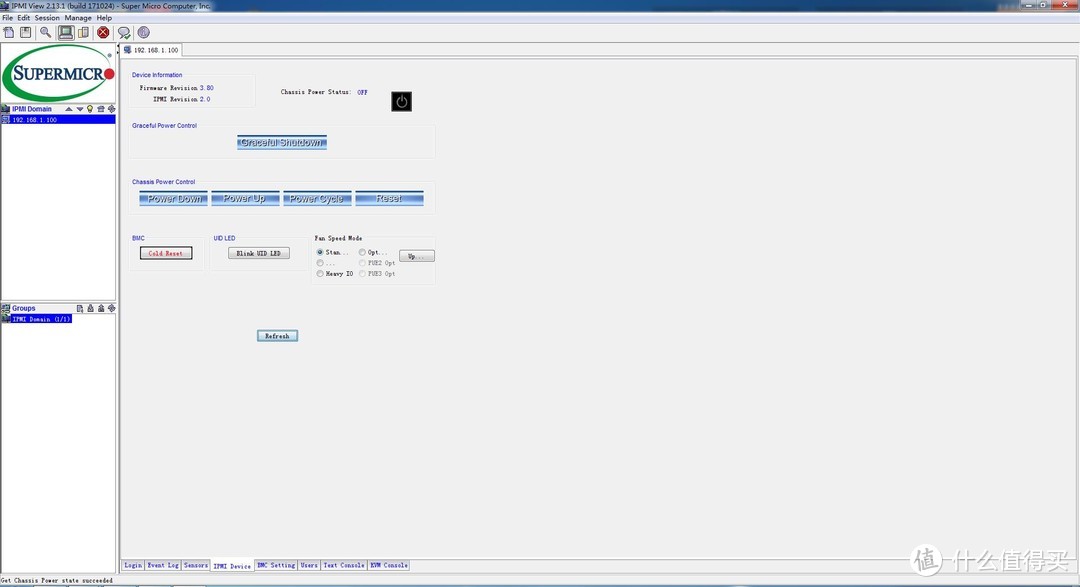

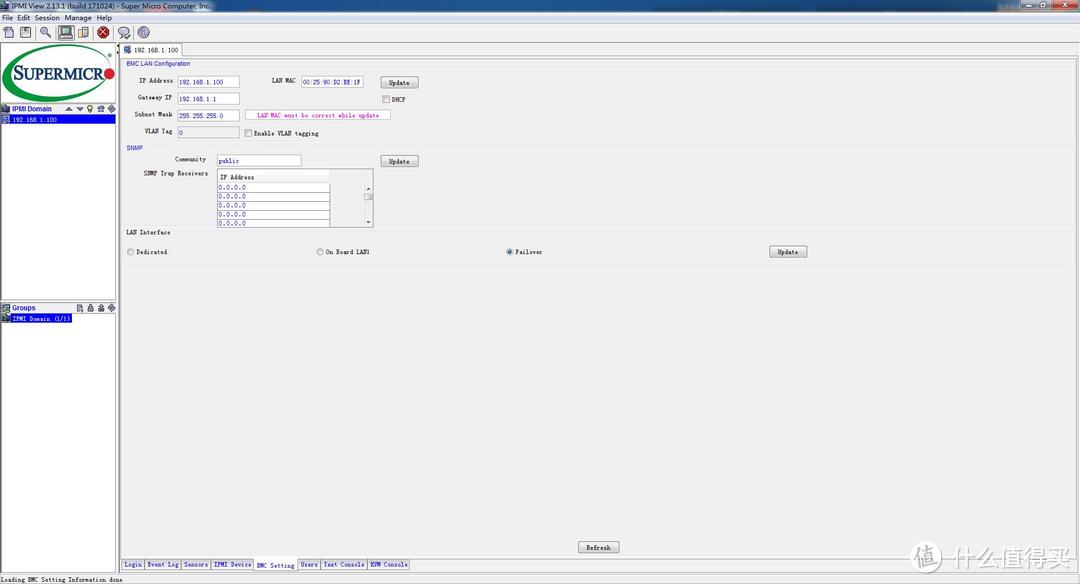

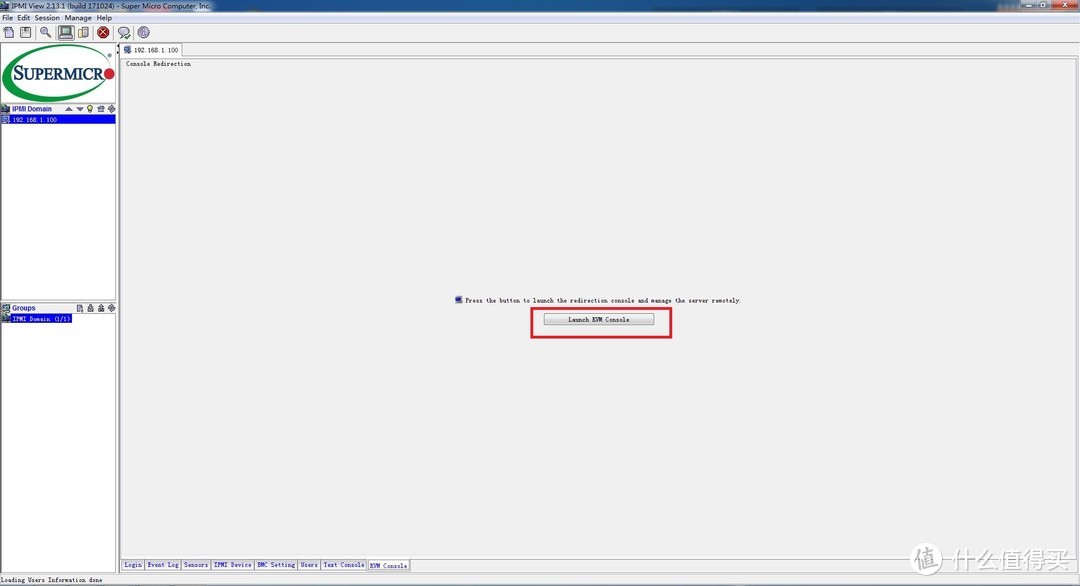

▲基本信息和设置都很简单,硬件信息、IP地址、风扇转速都可以设置,我就不占篇幅去介绍了。点击Kvm consol选项卡下的Kvm consol控制台按钮即可远程连接服务器了,开启Kvm需要JAVA环境。

不用显示器也能装系统——IPMI安装esxi保姆级教程

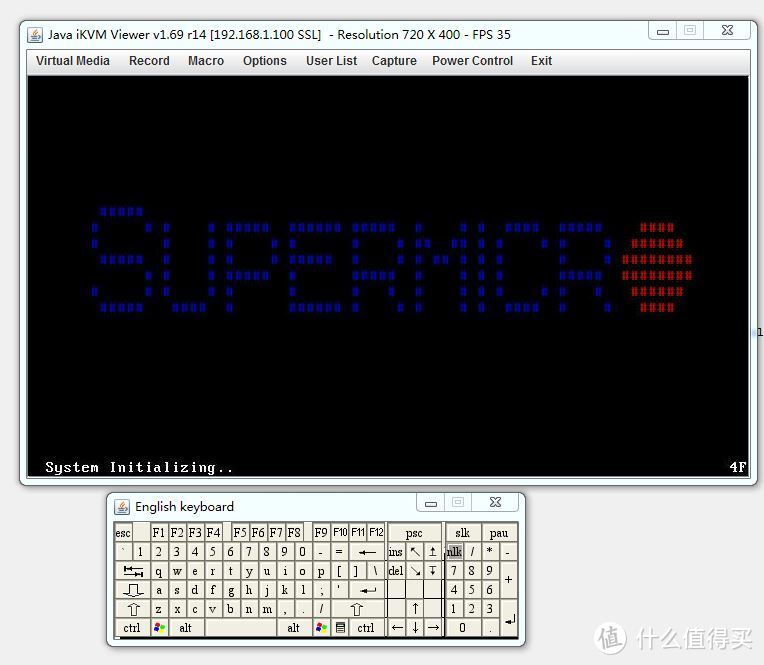

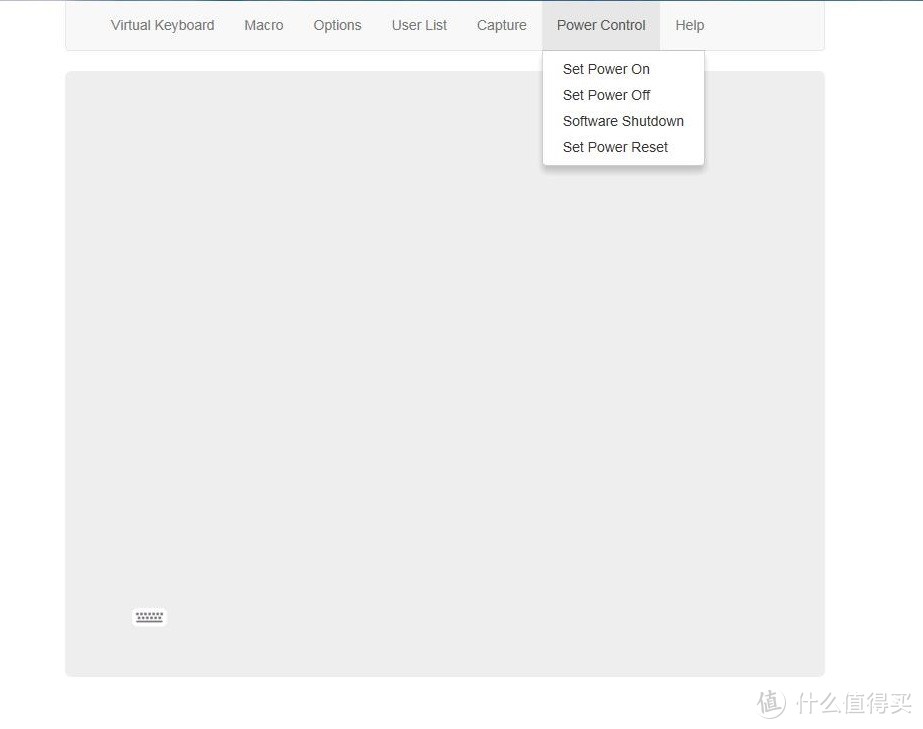

▲开启后出现独立控制台窗口,当前处于关机状态,点击Power On即可开机了,是不是很方便不用显示器也能装系统——IPMI安装esxi保姆级教程

不用显示器也能装系统——IPMI安装esxi保姆级教程

不用显示器也能装系统——IPMI安装esxi保姆级教程

不用显示器也能装系统——IPMI安装esxi保姆级教程

不用显示器也能装系统——IPMI安装esxi保姆级教程

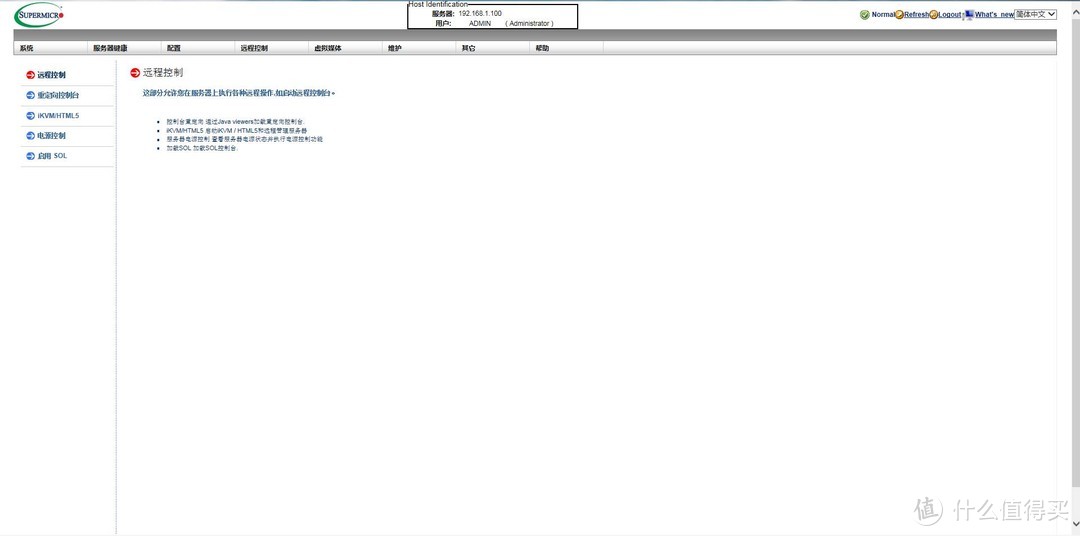

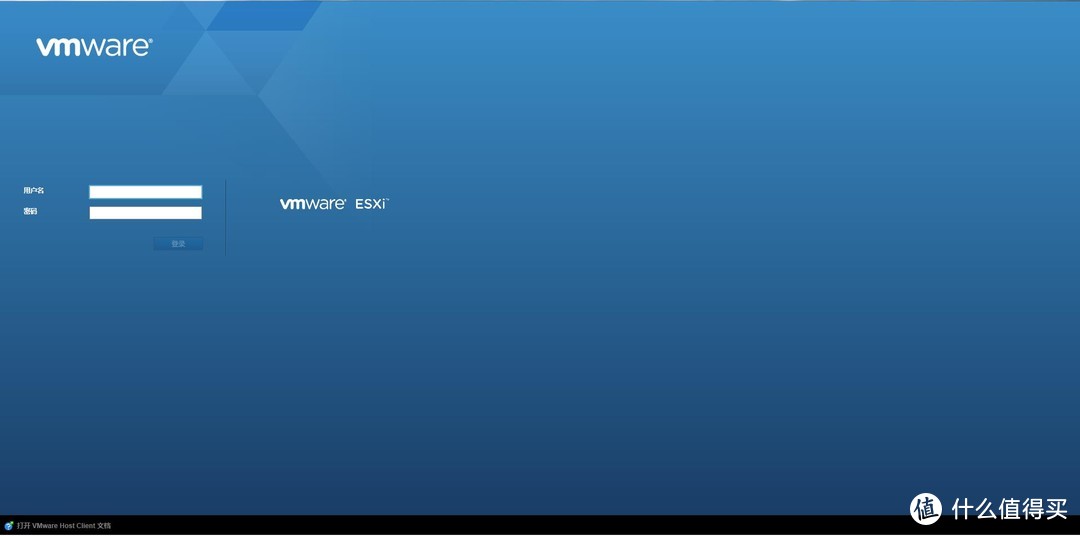

▲网页端通过IP地址连接服务器

不用显示器也能装系统——IPMI安装esxi保姆级教程

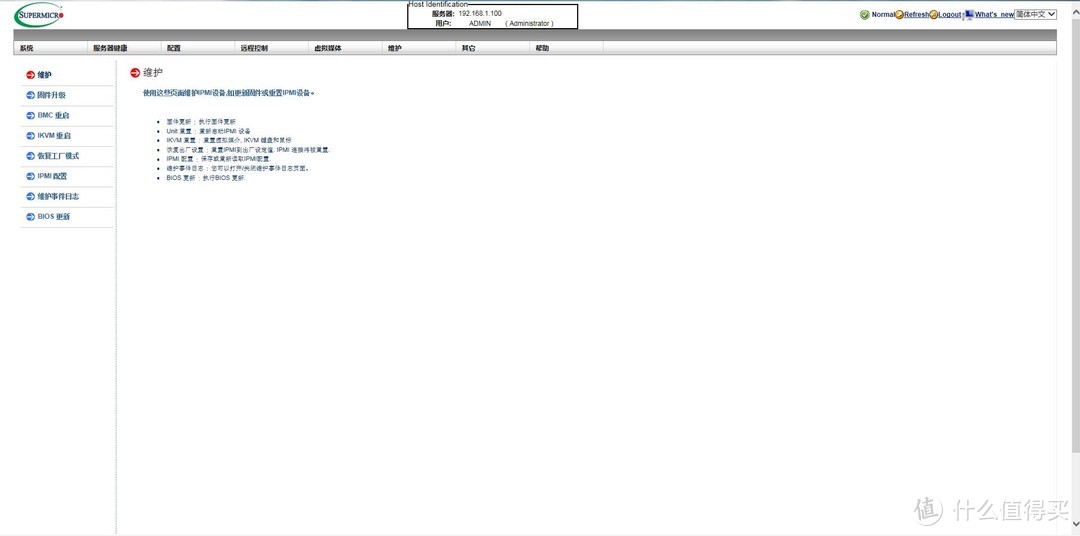

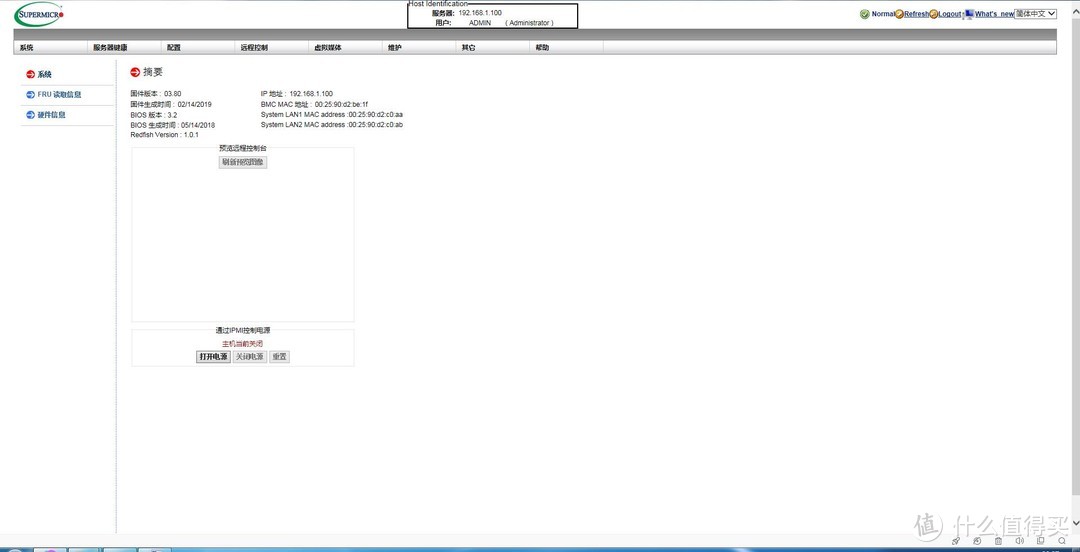

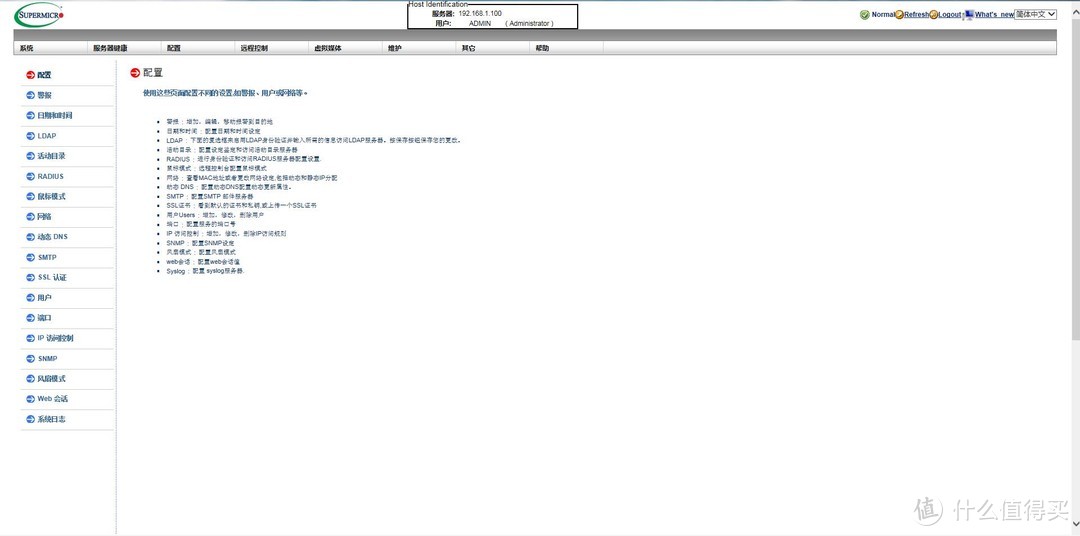

▲登陆方法很简单,在浏览器地址栏输入对应的IP地址后输入账号密码(ADMIN),即可登陆成功,由于我升级了最新的BMC固件,网页端支持中文了。

IPMI 里面有一个 Activate License,是一个激活码一样的东西,输入之后就可以解锁一些高级的 IPMI 功能,比如在线更新 BIOS,RAID 管理之类的,没有License可以用SN码通过算法得到一个License:

  1. 将 IPMI BMC MAC 地址作为 16 进制字串转为二进制
  2. 使用 HMAC + SHA1 散列算法计算出 Key
  3. 取前 24 位作为授权密钥

具体操作看这里

不用显示器也能装系统——IPMI安装esxi保姆级教程

不用显示器也能装系统——IPMI安装esxi保姆级教程

不用显示器也能装系统——IPMI安装esxi保姆级教程

不用显示器也能装系统——IPMI安装esxi保姆级教程

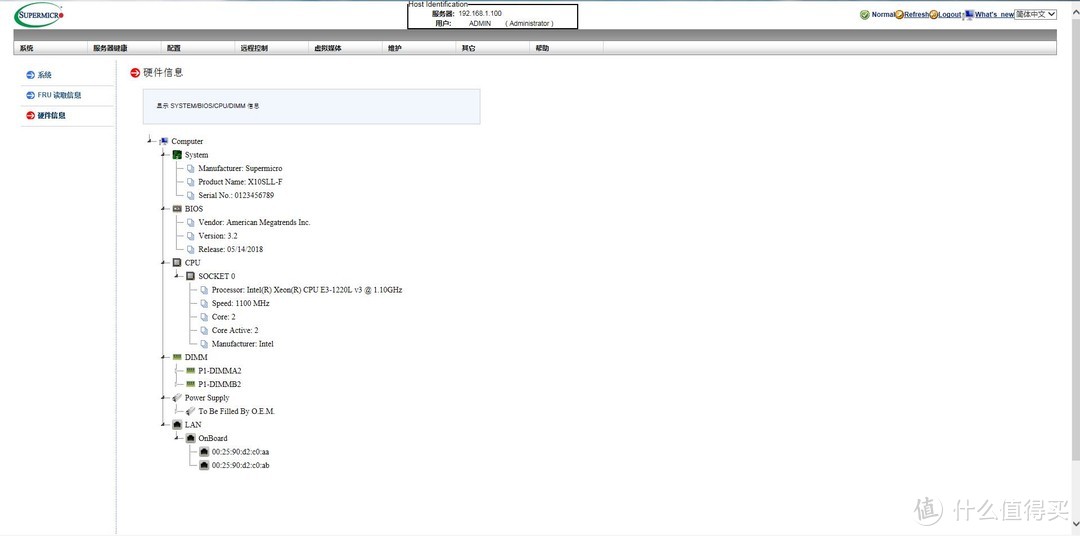

▲同样可以使用KVM控制器远程监控及操作服务器系统。

不用显示器也能装系统——IPMI安装esxi保姆级教程

3、安装ESXI

▲首先下载ESXI,下载连接

不用显示器也能装系统——IPMI安装esxi保姆级教程

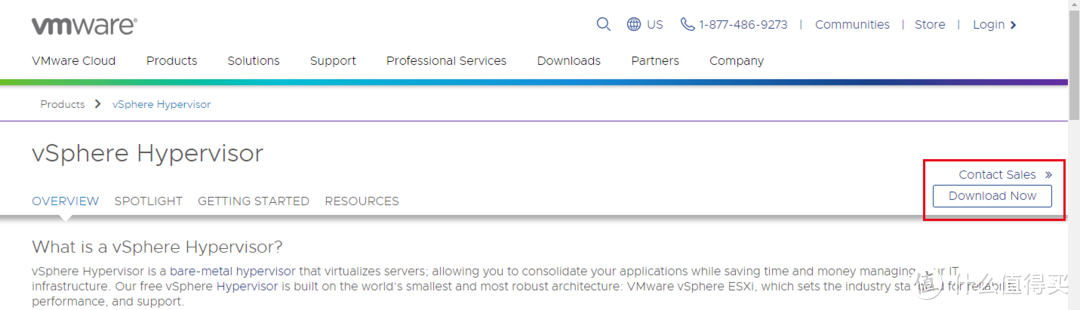

点击Download Now。

不用显示器也能装系统——IPMI安装esxi保姆级教程

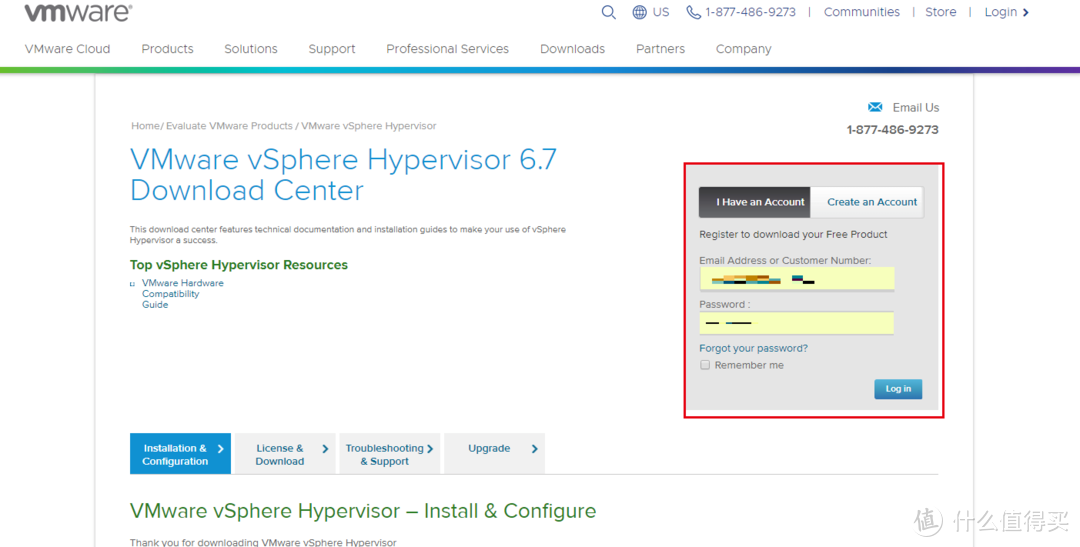

▲注册账号密码后登录。

不用显示器也能装系统——IPMI安装esxi保姆级教程

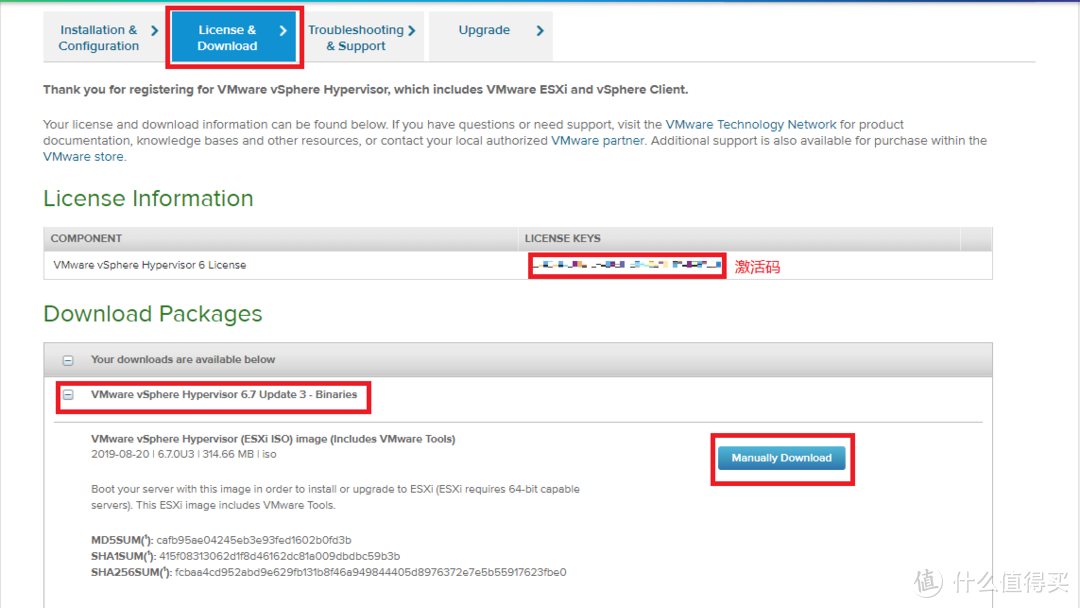

▲在LICENSE &Download选项卡下,可以看到系统自动给你分配一个免费的LICENSE 用于激活你的ESXI,下面有Download的下载连接,目前最新版是6.7U3。

▲系统包下载下来后需要制作U盘启动盘,推荐使用Rufus制作,选择MBR模式,Rufus下载连接

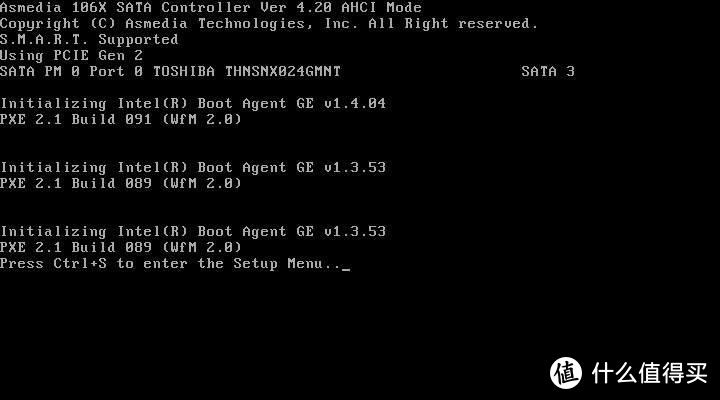

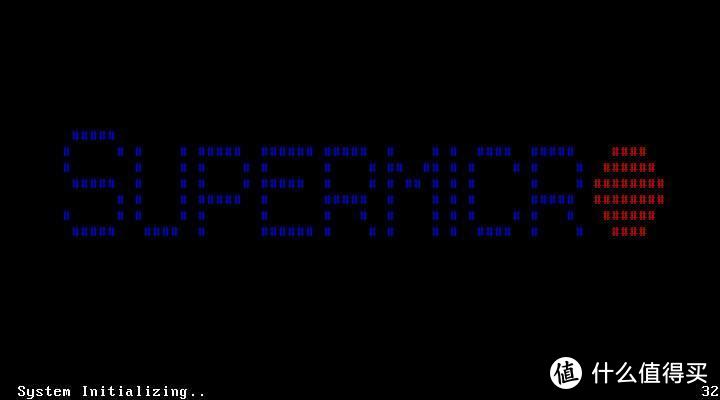

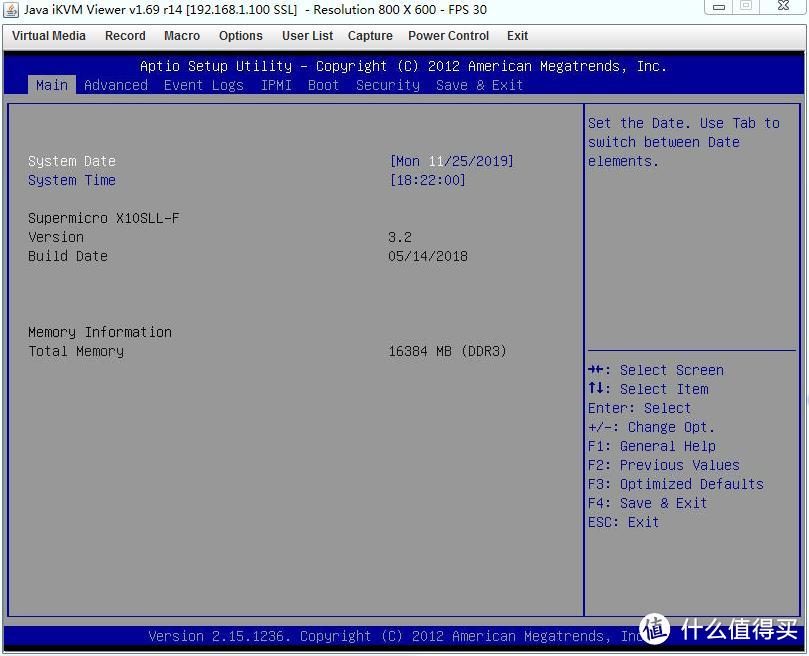

▲U盘插入服务器主机,开机,硬件自检。

不用显示器也能装系统——IPMI安装esxi保姆级教程

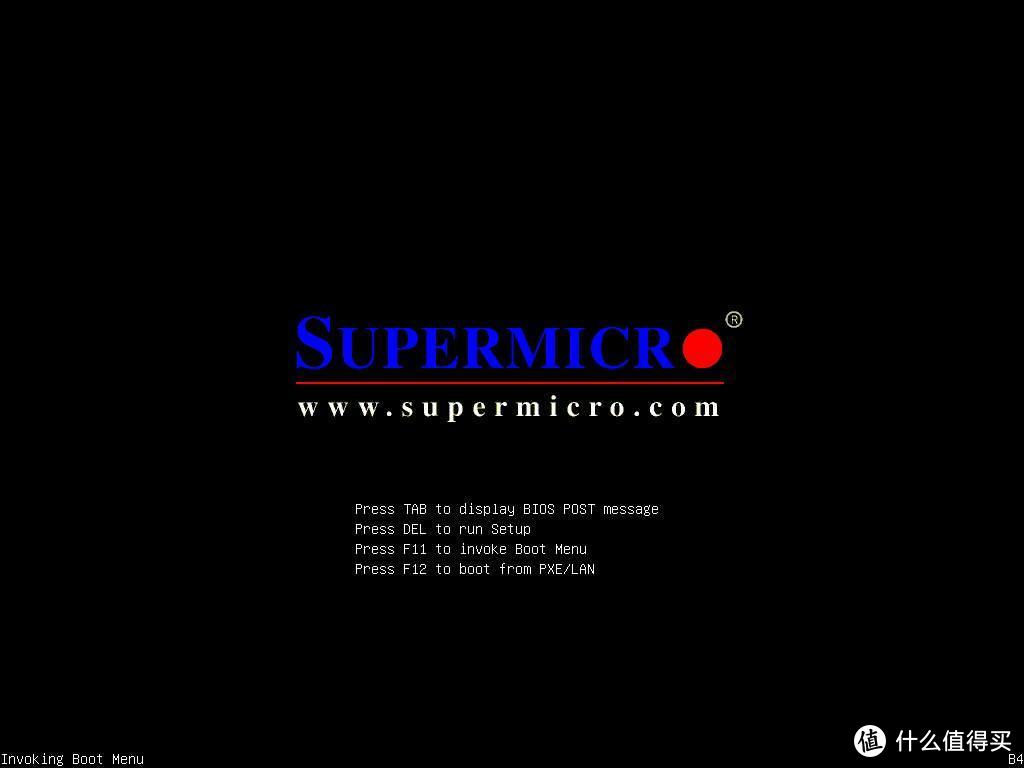

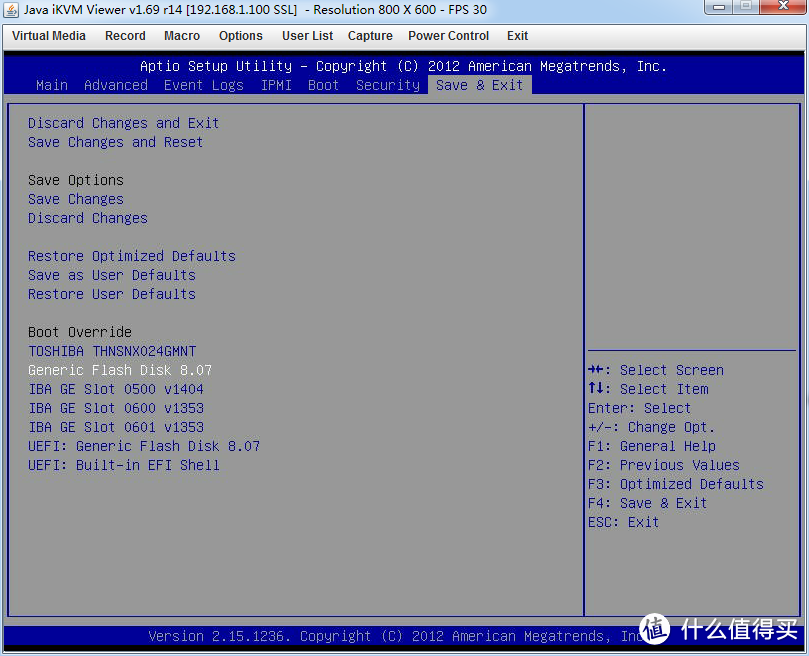

▲F11进入BOOT MEUN。

不用显示器也能装系统——IPMI安装esxi保姆级教程

▲F11进入BOOT MEUN,硬件自检。

不用显示器也能装系统——IPMI安装esxi保姆级教程

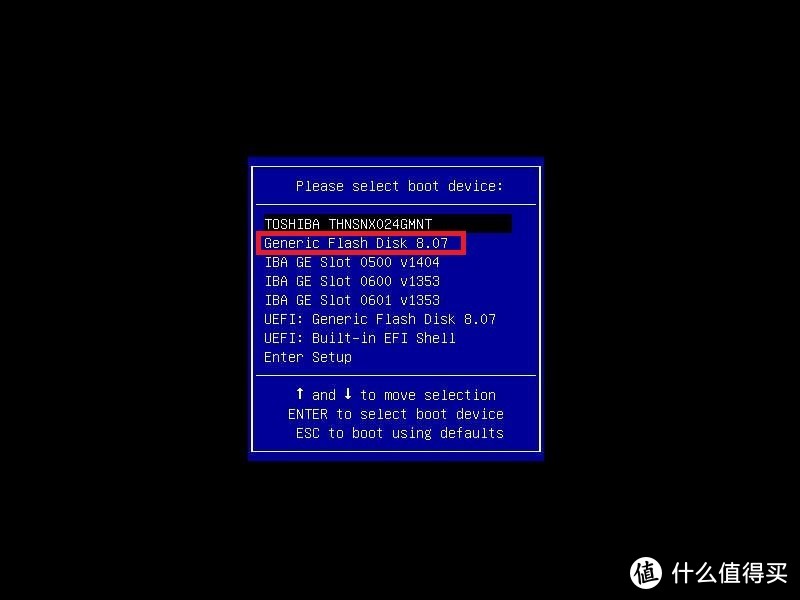

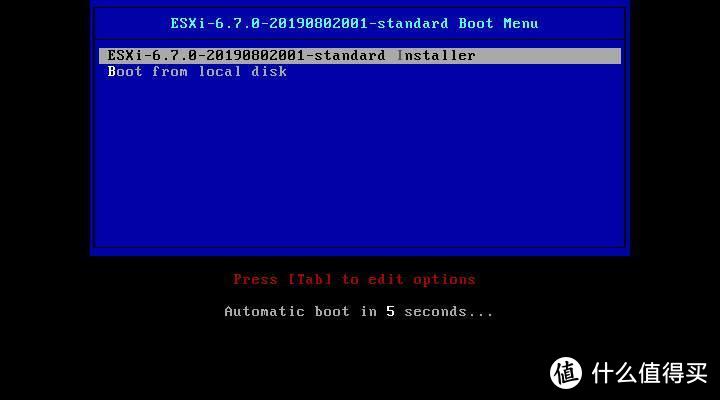

▲选择制作的U盘启动盘。

不用显示器也能装系统——IPMI安装esxi保姆级教程

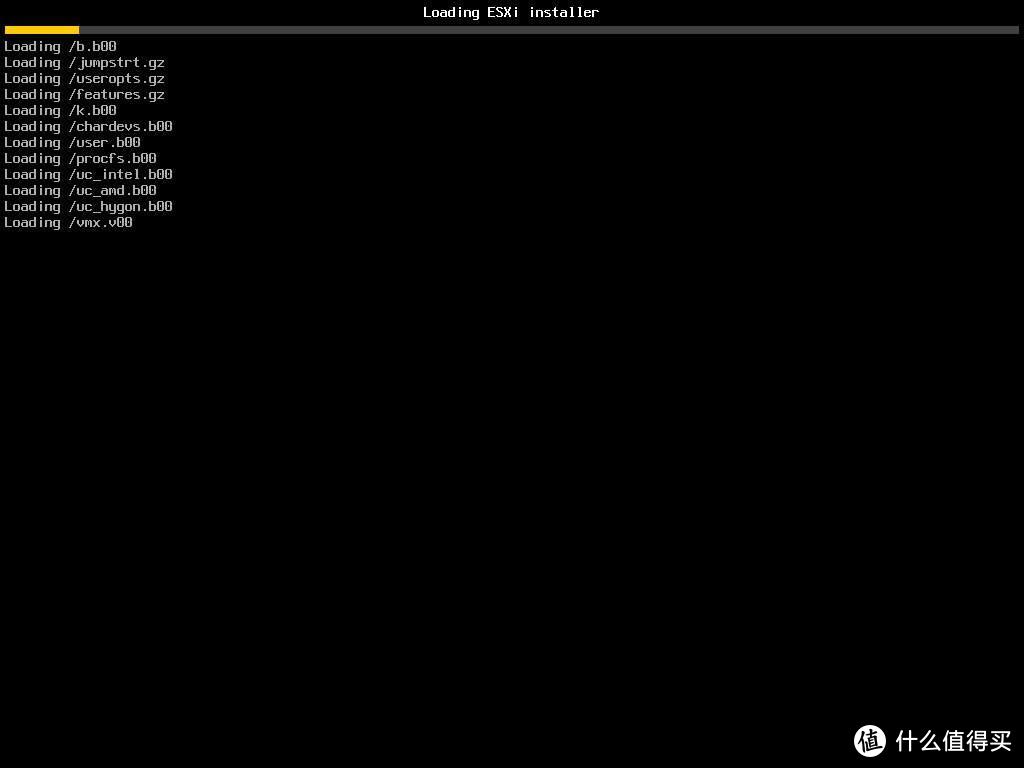

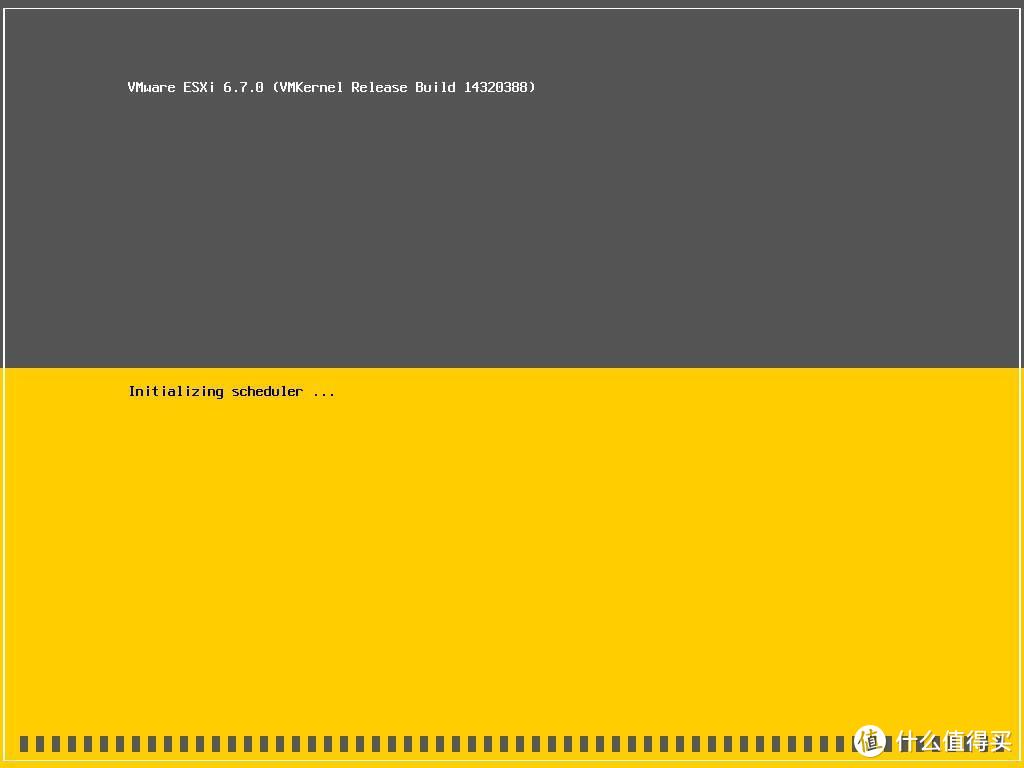

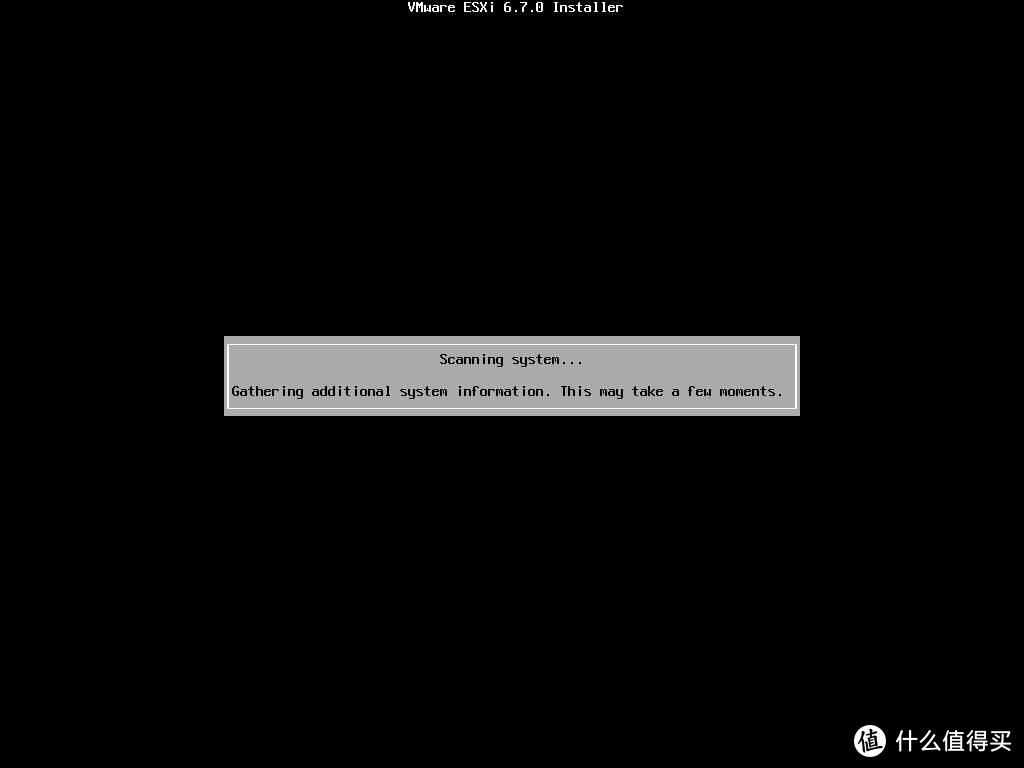

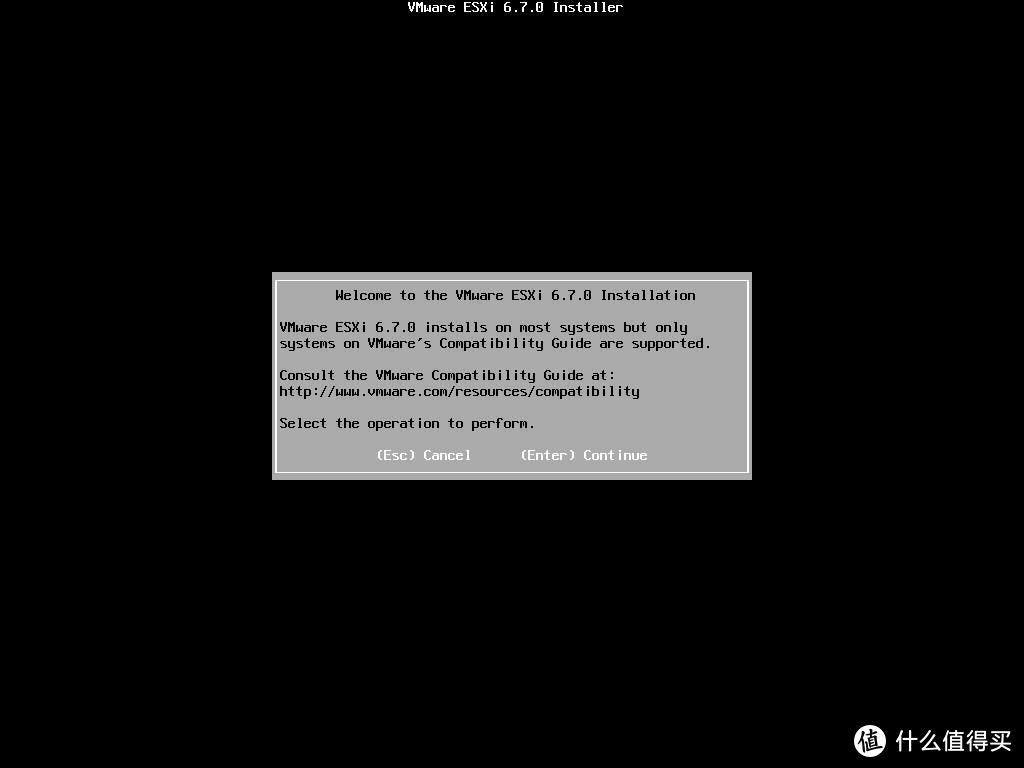

▲进入安装界面,剩下按照提示操作即可。

不用显示器也能装系统——IPMI安装esxi保姆级教程

不用显示器也能装系统——IPMI安装esxi保姆级教程

不用显示器也能装系统——IPMI安装esxi保姆级教程

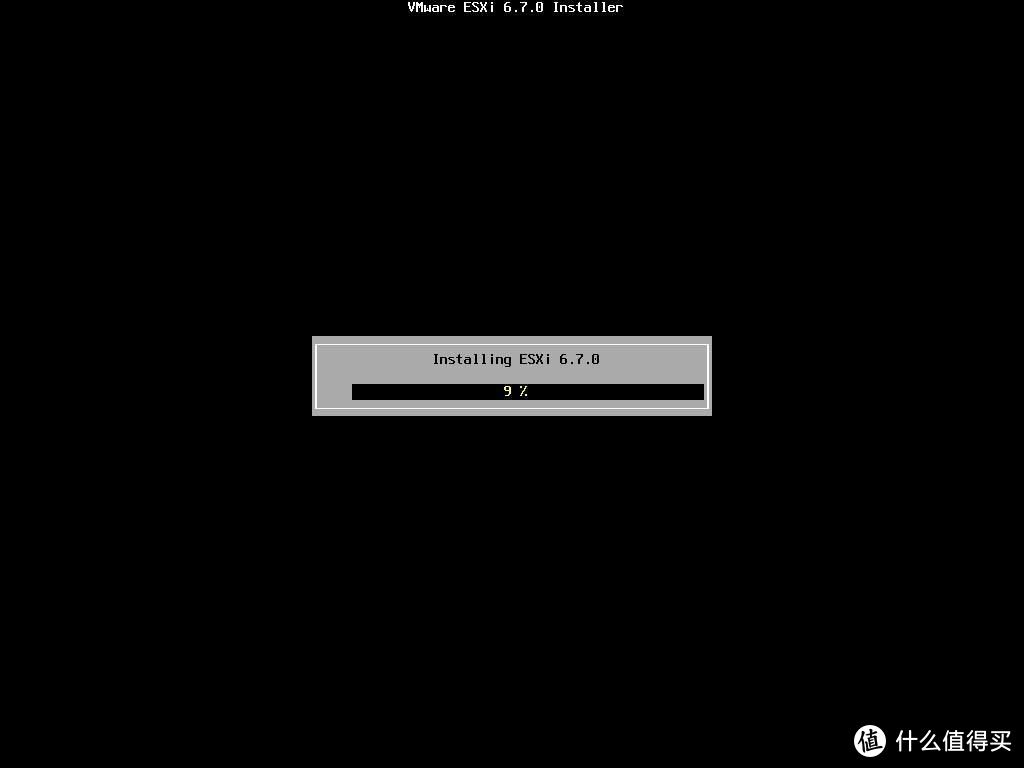

▲回车确认安装。

不用显示器也能装系统——IPMI安装esxi保姆级教程

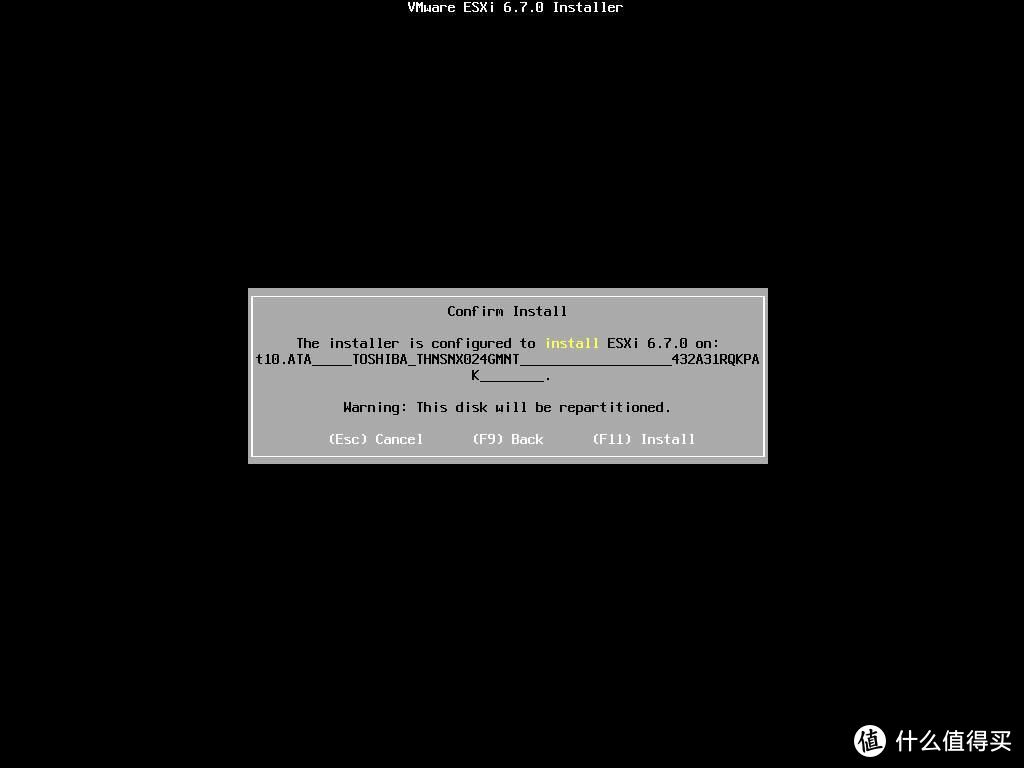

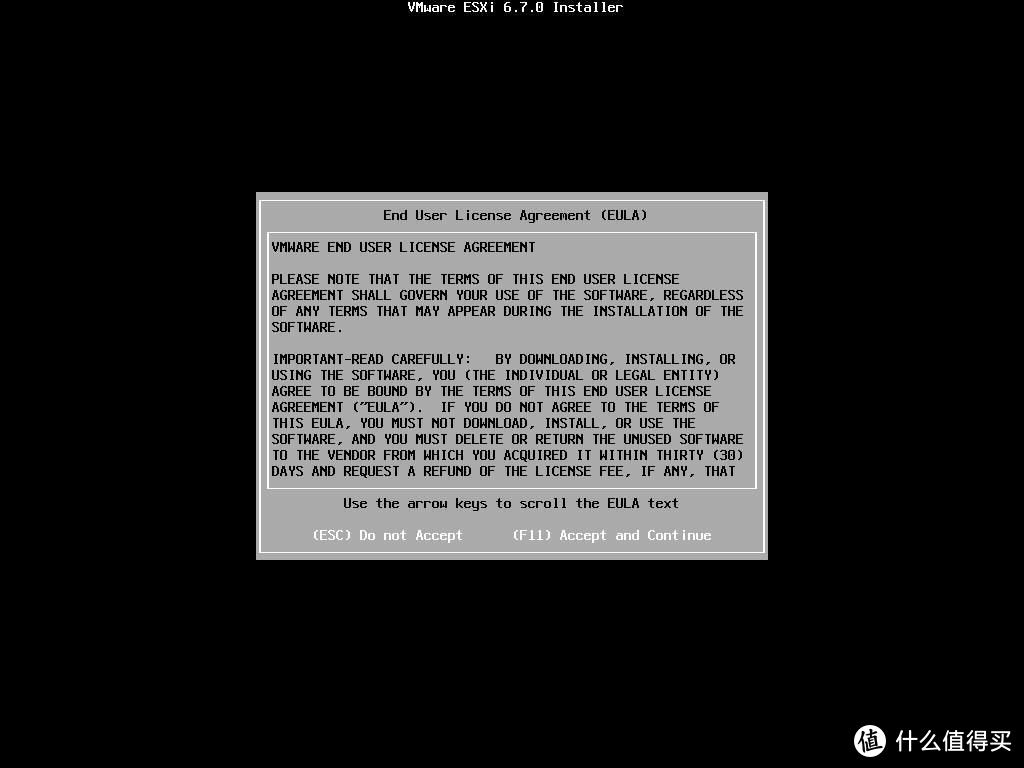

▲F11确认安装。

不用显示器也能装系统——IPMI安装esxi保姆级教程

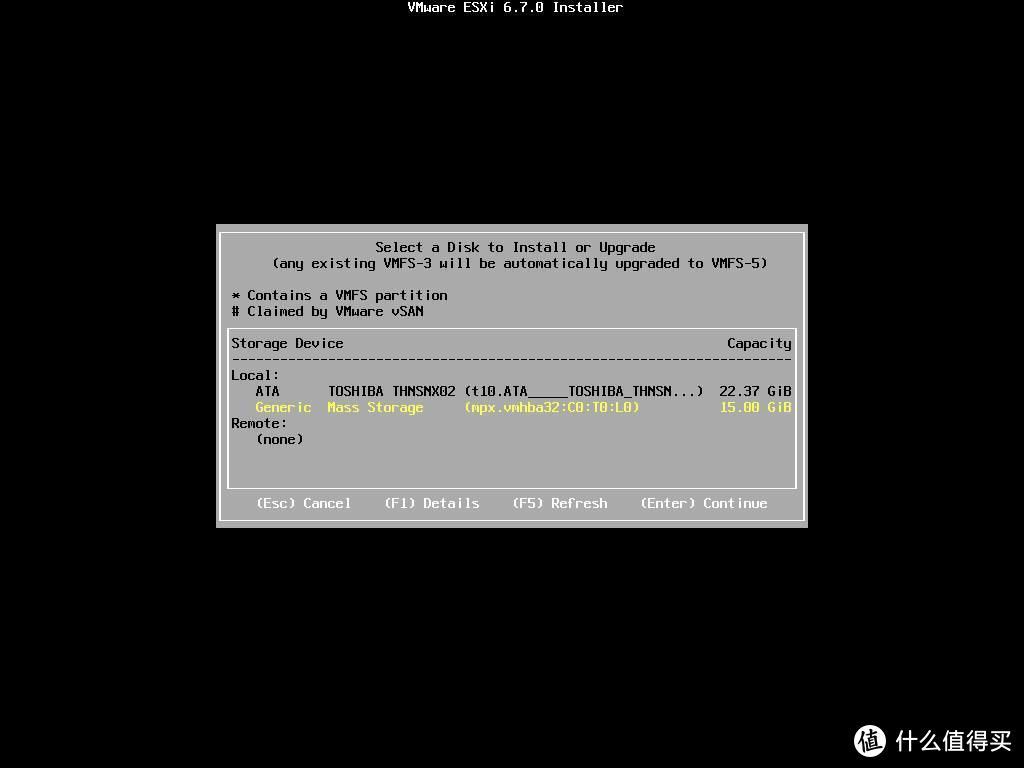

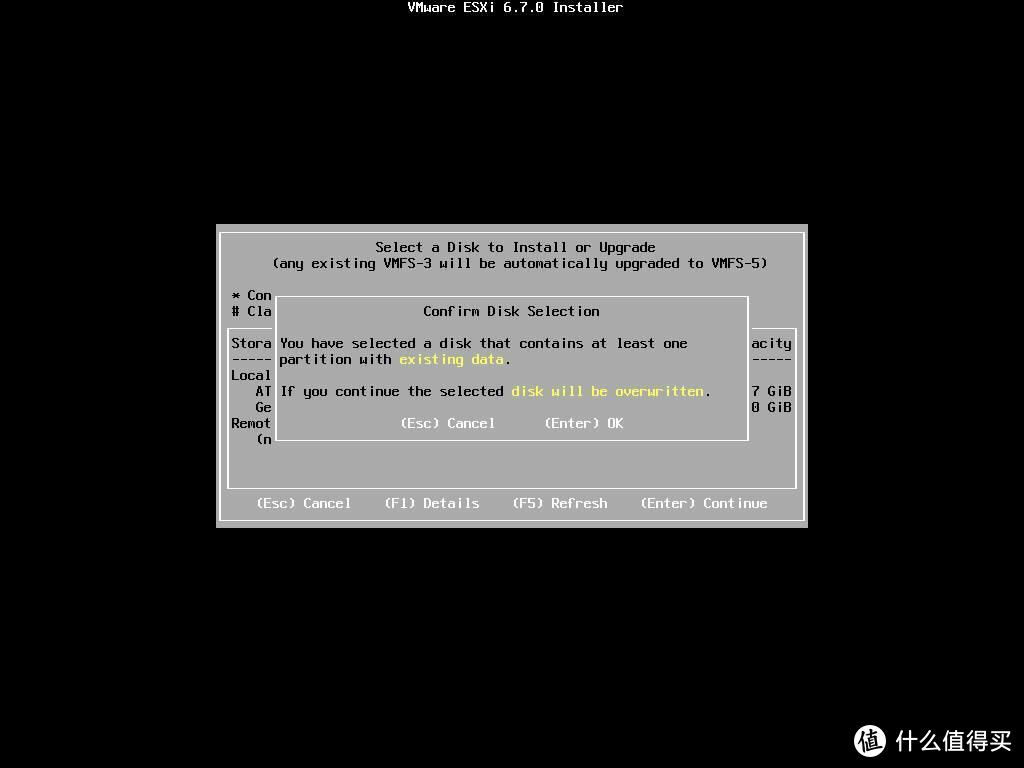

▲选择系统安装位置,这里我选择的东芝的固态。

不用显示器也能装系统——IPMI安装esxi保姆级教程

不用显示器也能装系统——IPMI安装esxi保姆级教程

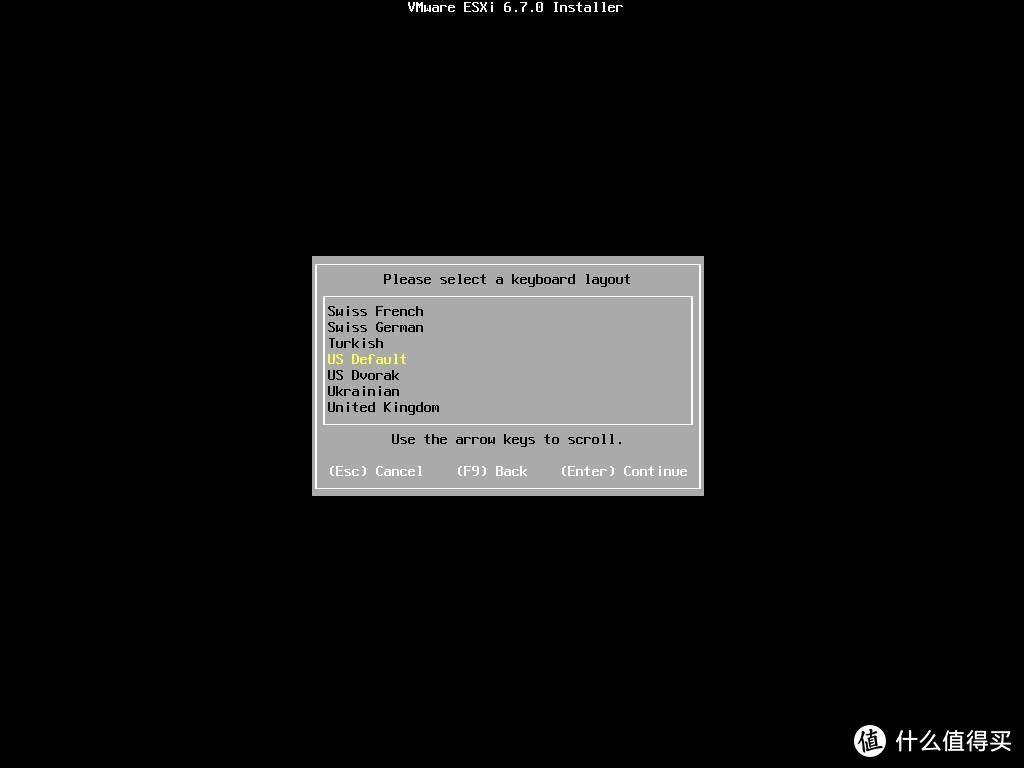

▲选择键盘。

不用显示器也能装系统——IPMI安装esxi保姆级教程

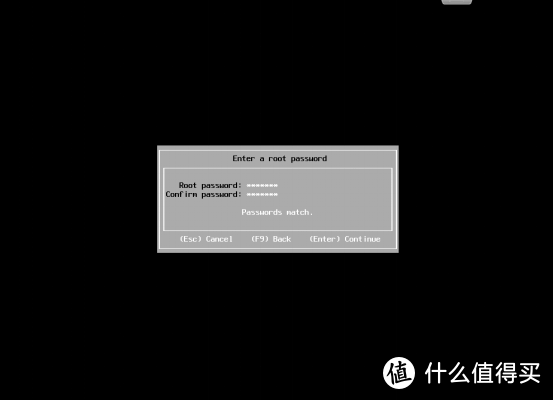

▲设置密码,密码需要一定的复杂性,大小写字符数字看着弄吧。

不用显示器也能装系统——IPMI安装esxi保姆级教程

不用显示器也能装系统——IPMI安装esxi保姆级教程

不用显示器也能装系统——IPMI安装esxi保姆级教程

不用显示器也能装系统——IPMI安装esxi保姆级教程

不用显示器也能装系统——IPMI安装esxi保姆级教程

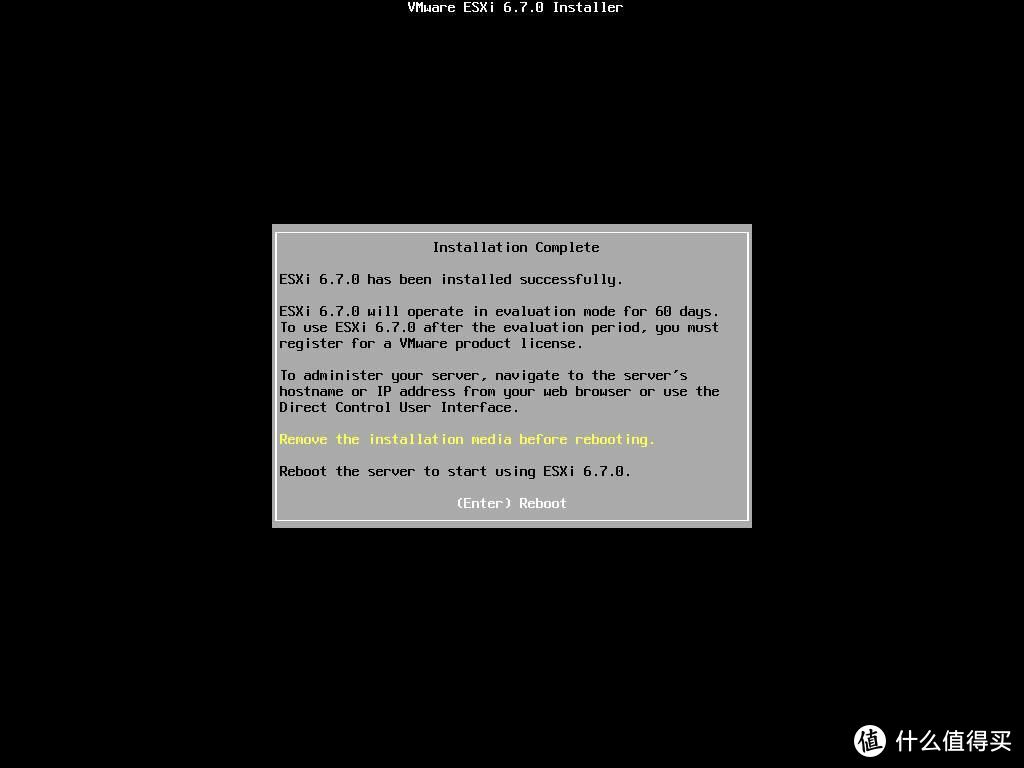

▲拔出U盘,重启。

不用显示器也能装系统——IPMI安装esxi保姆级教程

不用显示器也能装系统——IPMI安装esxi保姆级教程

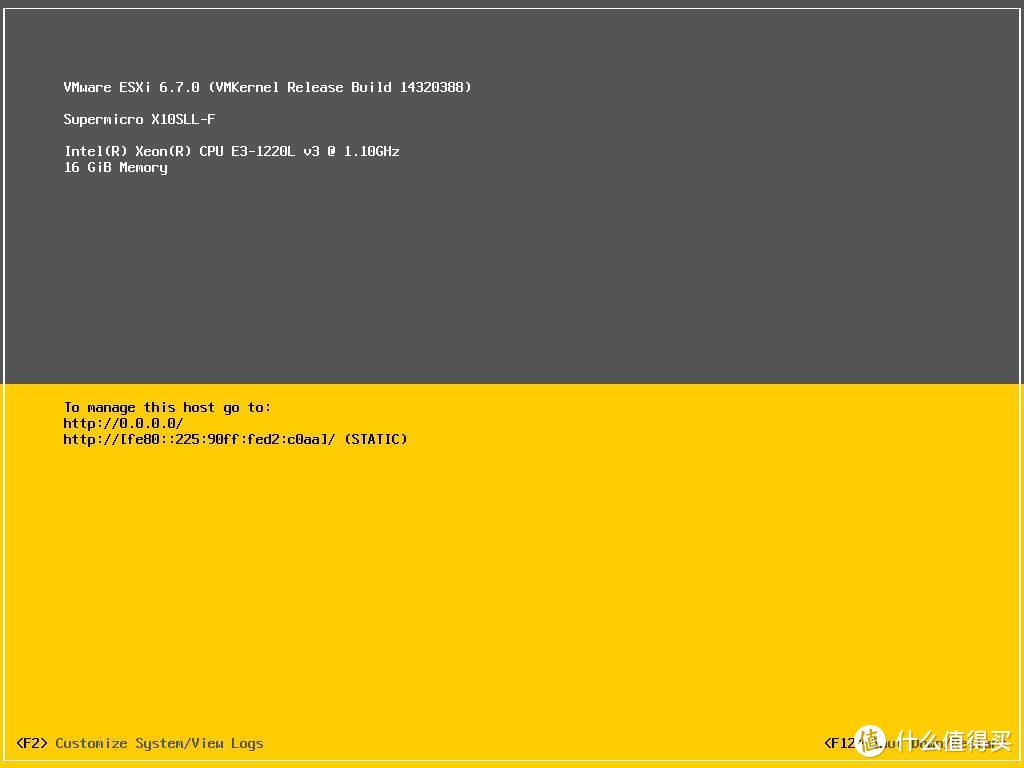

▲OK了,安装完成,按F2设置一下。

不用显示器也能装系统——IPMI安装esxi保姆级教程

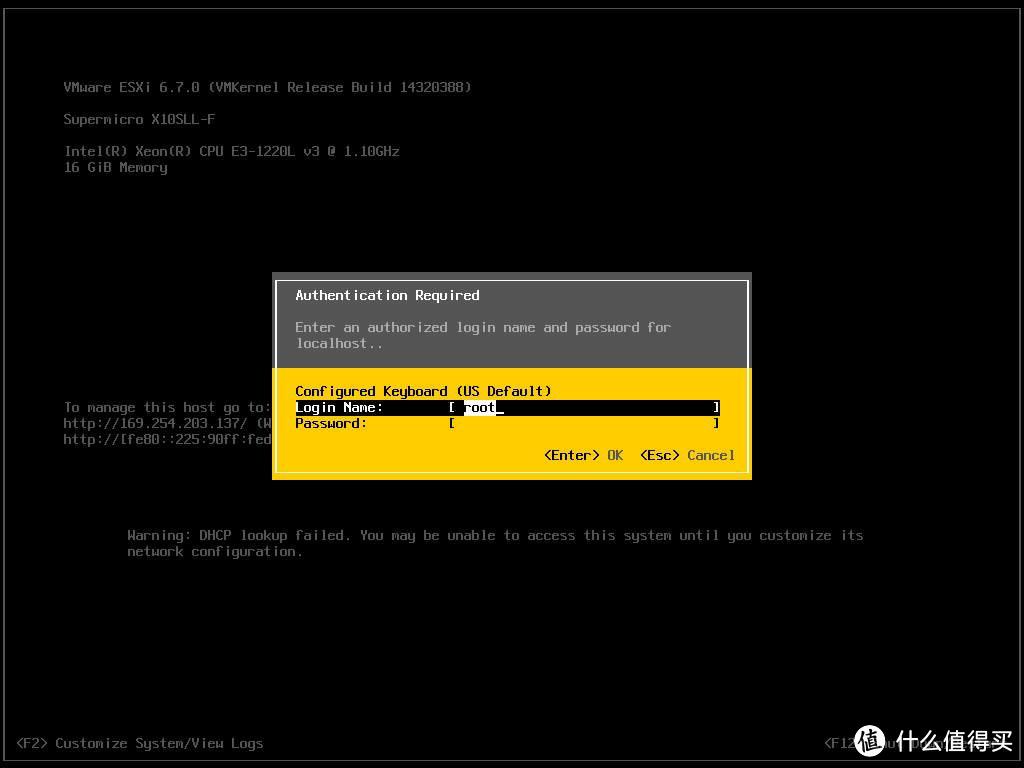

▲默认账户名root,密码刚设置的密码。

不用显示器也能装系统——IPMI安装esxi保姆级教程

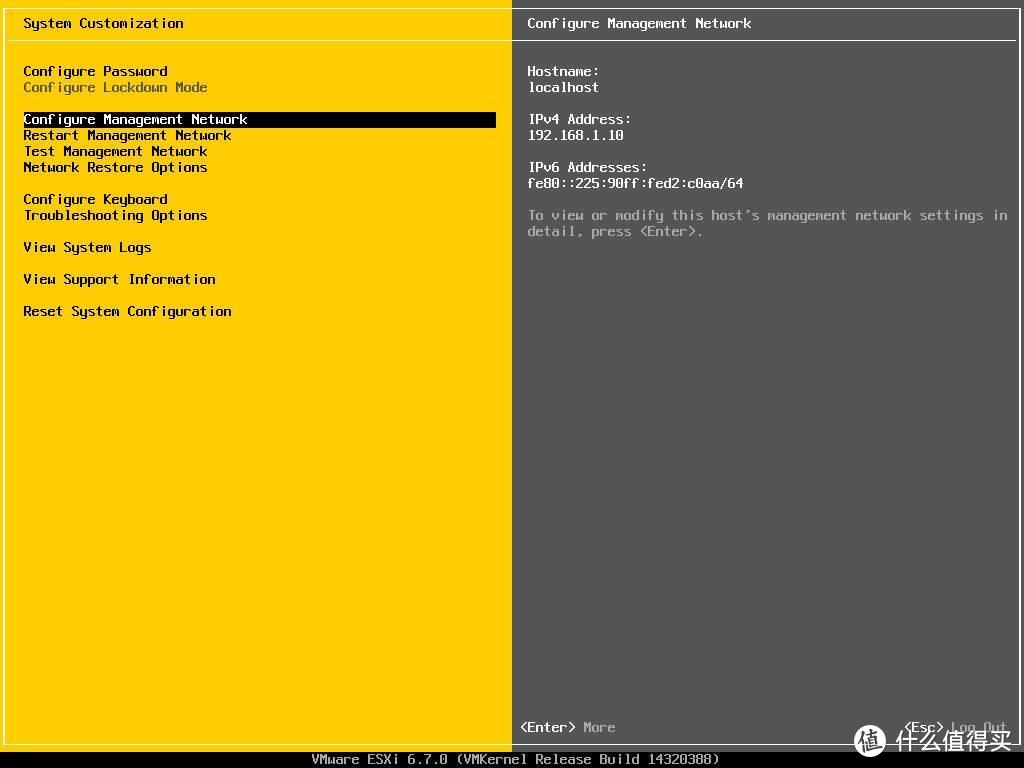

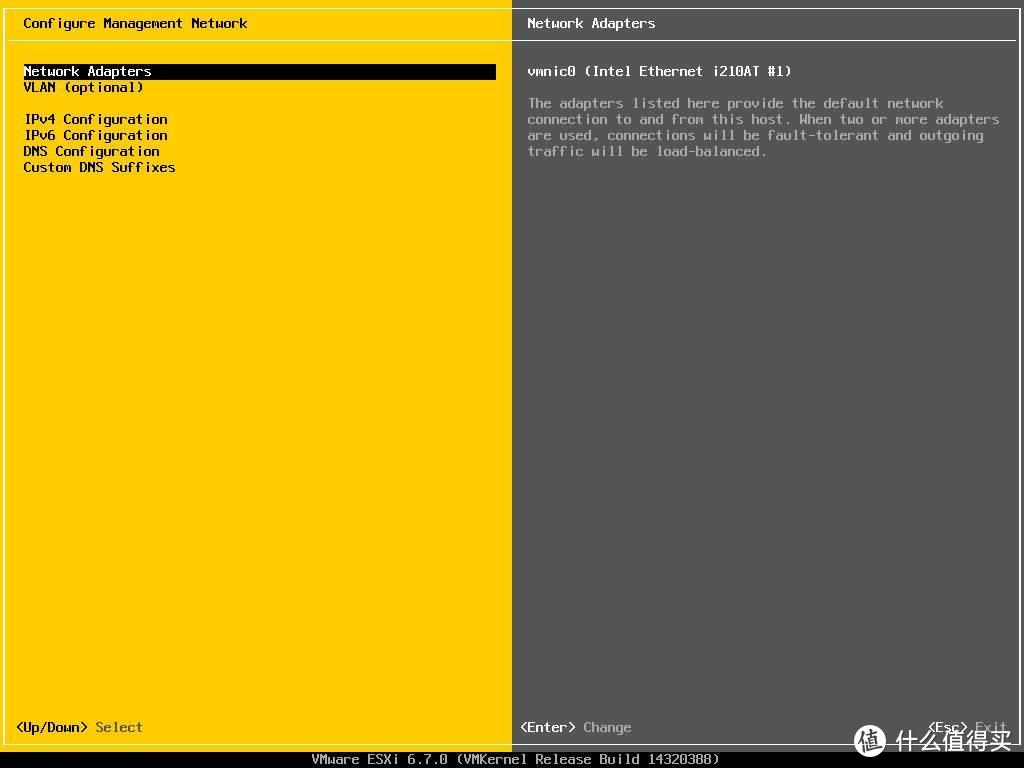

▲选择设置网络。

不用显示器也能装系统——IPMI安装esxi保姆级教程

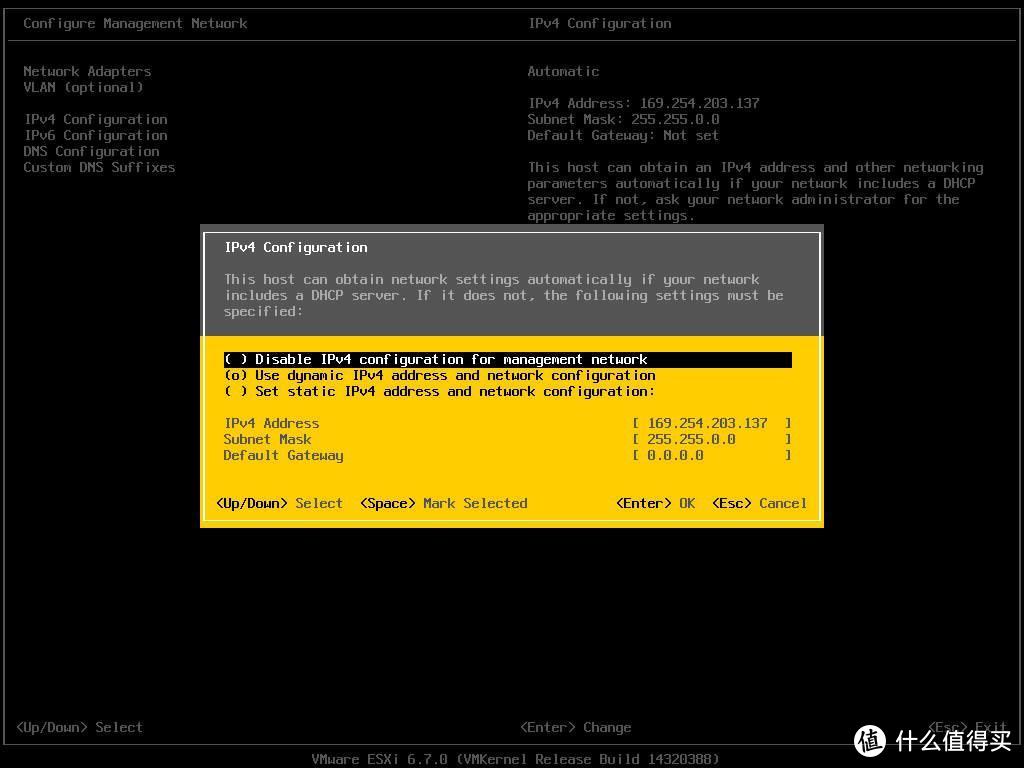

▲选择IPV4选项,回车。

不用显示器也能装系统——IPMI安装esxi保姆级教程

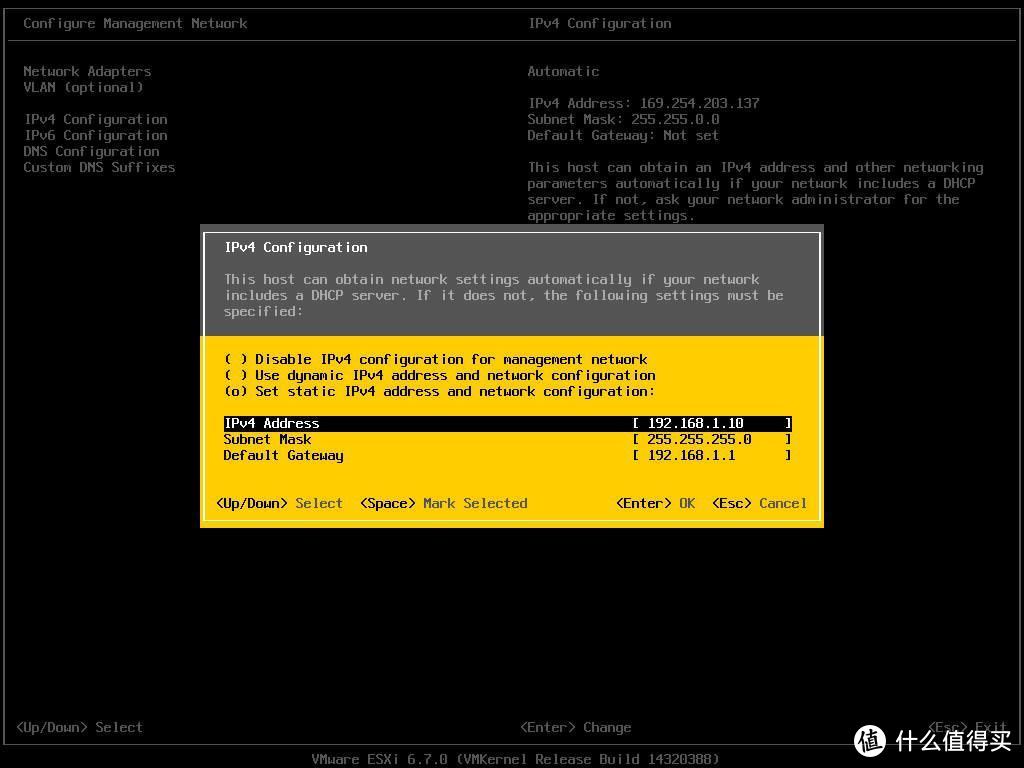

▲光标移动到设置成静态IP选项,空格选择,设置自己想固定的IP地址。

不用显示器也能装系统——IPMI安装esxi保姆级教程

不用显示器也能装系统——IPMI安装esxi保姆级教程

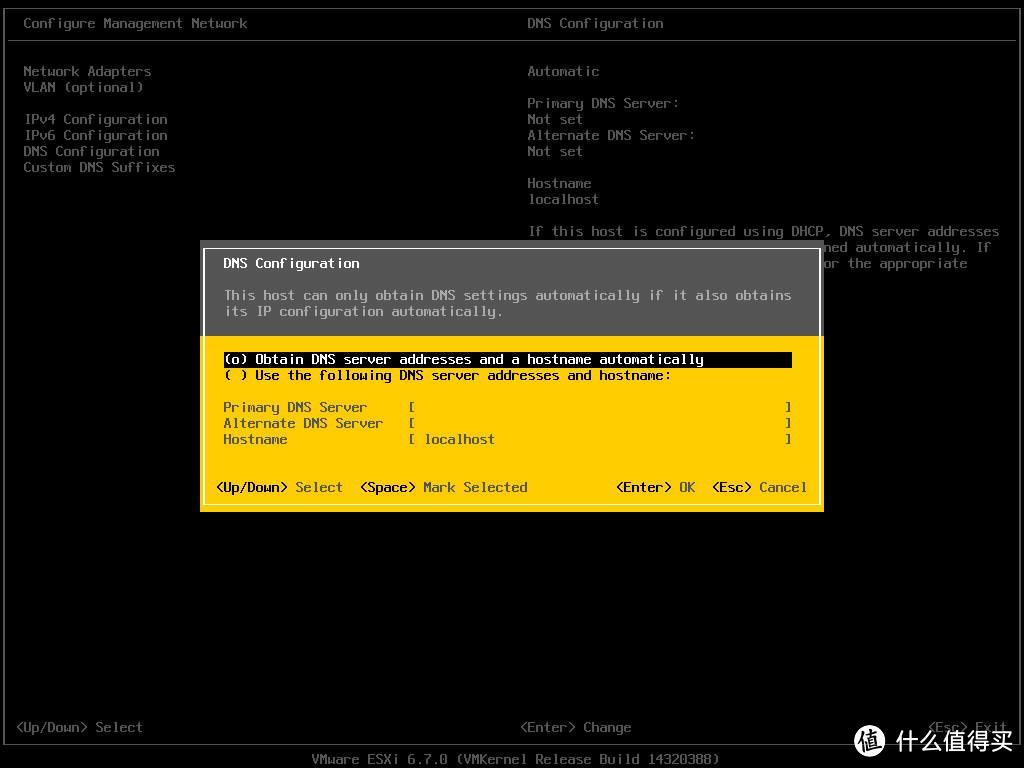

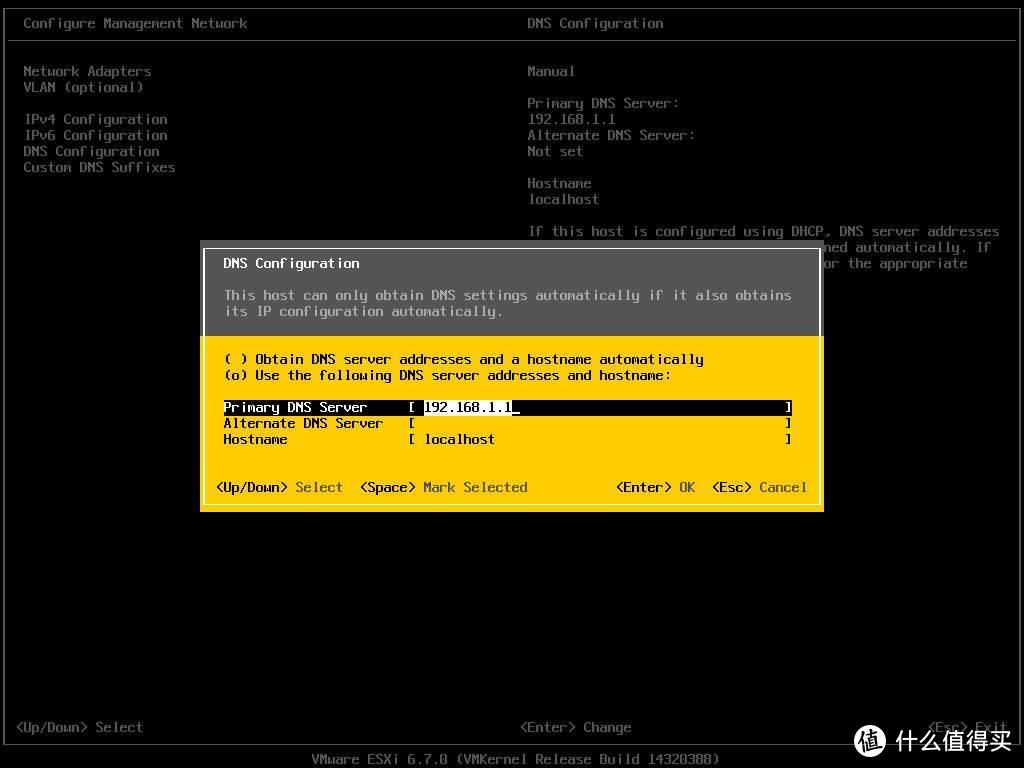

▲设置DNS,使用空格选择第二项,使用下面的DNS。

不用显示器也能装系统——IPMI安装esxi保姆级教程

不用显示器也能装系统——IPMI安装esxi保姆级教程

▲ESC,保存退出。

不用显示器也能装系统——IPMI安装esxi保姆级教程

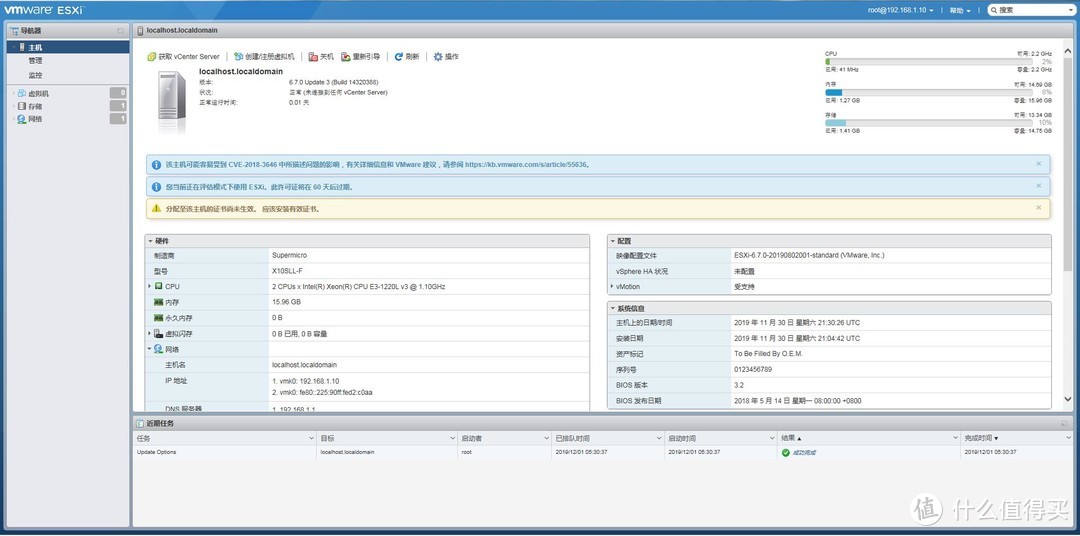

▲浏览器输入刚设置的IP地址,登陆ESXI。

不用显示器也能装系统——IPMI安装esxi保姆级教程

不用显示器也能装系统——IPMI安装esxi保姆级教程

至此,ESXI的基本软件环境设置完成,现在就可以在ESXI下安装需要的虚拟机了。

4、总结

**▲IPMI功能能够使服务器完全脱离[显示器]和鼠标键盘,随时可以监测硬件信息及操作服务器的系统,非常适合服务器和NAS的使用特点。
**

▲IPMI下安装ESXI的操作跟直接在服务器上安装ESXI的操作是一样的。

▲至于我为什么选择ESXI,我只能说随大溜,因为这也是我第一次接触虚拟机,至少这个选择不会错到哪里去,不会出什么大问题。

▲下一期就开始重头戏了,LEDE+DSM的安装,绝对的重头戏,涉及到板载SATA接口的直通等一系列坑。

▲鉴于上一篇文章中大家对功耗比较好奇和关心,下一期也会有一下关于这套系统功耗的介绍。

▲最后请大家理性DIY,硬件的选择也软件系统的搭建没有绝对的对与错,也没有最好最完美的系统,“想让马儿跑的快又不给马儿吃草”的朋友请不要乱喷,没有最好的,只有最适合自己的,我这一套也是根据我自己的需求搭建的,考虑的因素除了ALL-IN-ONE的需求外,还考虑了功耗,造价,时间成本等各方面因素,总体来说这一套配置是非常适合我的,但不一定是最好的,请大家理性一些。

最后的最后,希望大家踊跃收藏,评论,点赞 。您的随手一点是对我最大的支持
