RAID阵列卡

发表于 更新于 分类于 ， 阅读次数： Waline：

RAID 种类及容错性能比较

RAID级别 RAID0 RAID1 RAID5 RAID6 RAID10
冗余类型 无 镜像 奇偶校验 双重奇偶校验 镜像
保护能力 不允许设备故障 允许一个设备故障 允许一个设备故障 允许坏2块 允许一组设备中一个故障
读性能 高 低 高 高 中间
写性能 高 低 一般 低 中
最少磁盘数 2 2 3 4 4
磁盘利用率 n 50% (n-1)/n (n-2)/n 50%

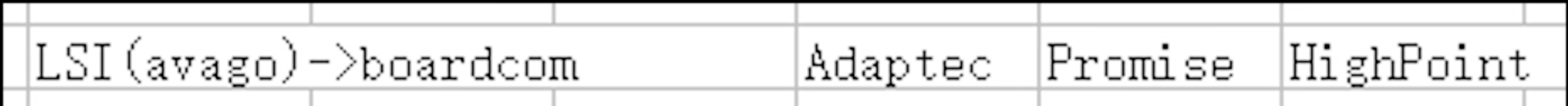

阵列卡品牌：

image-20220326183714910

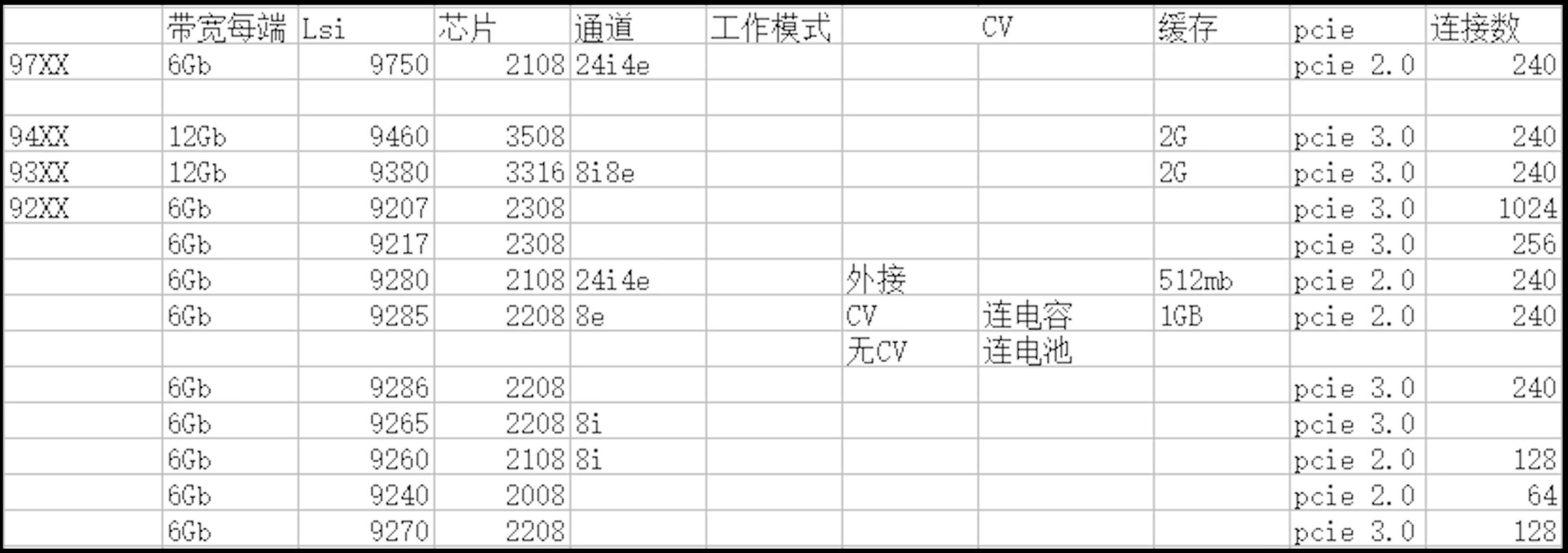

主流阵列卡：

image-20220326183447797

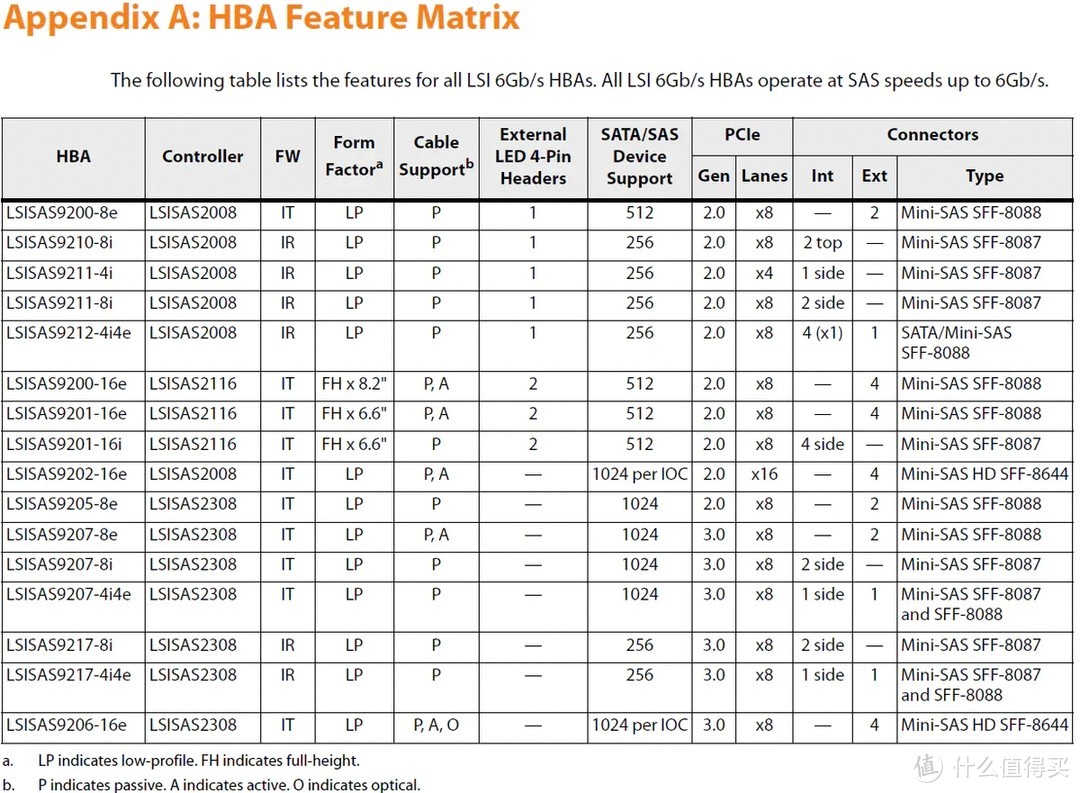

LSI官网中各类型卡对比图

端口说明：

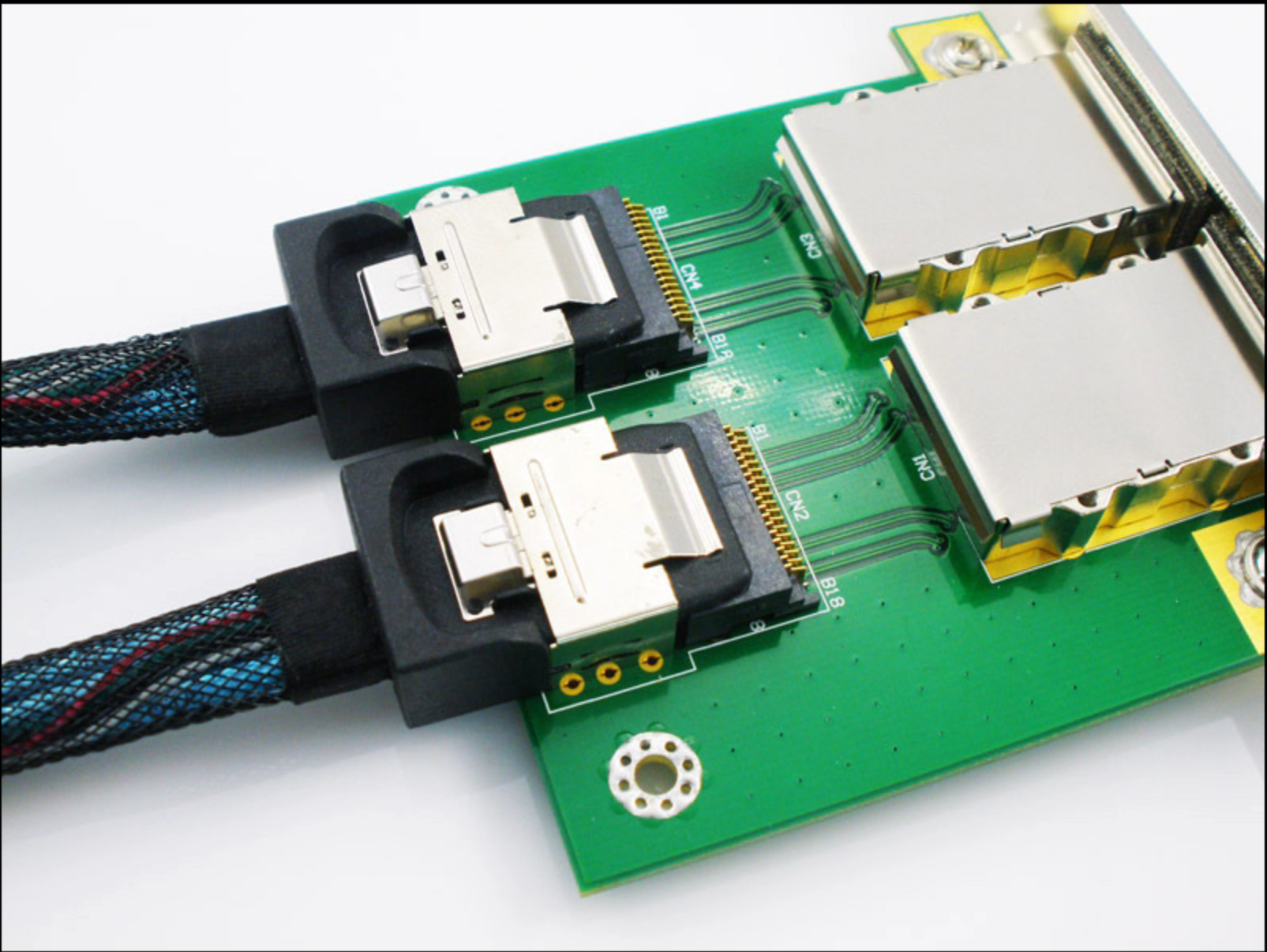

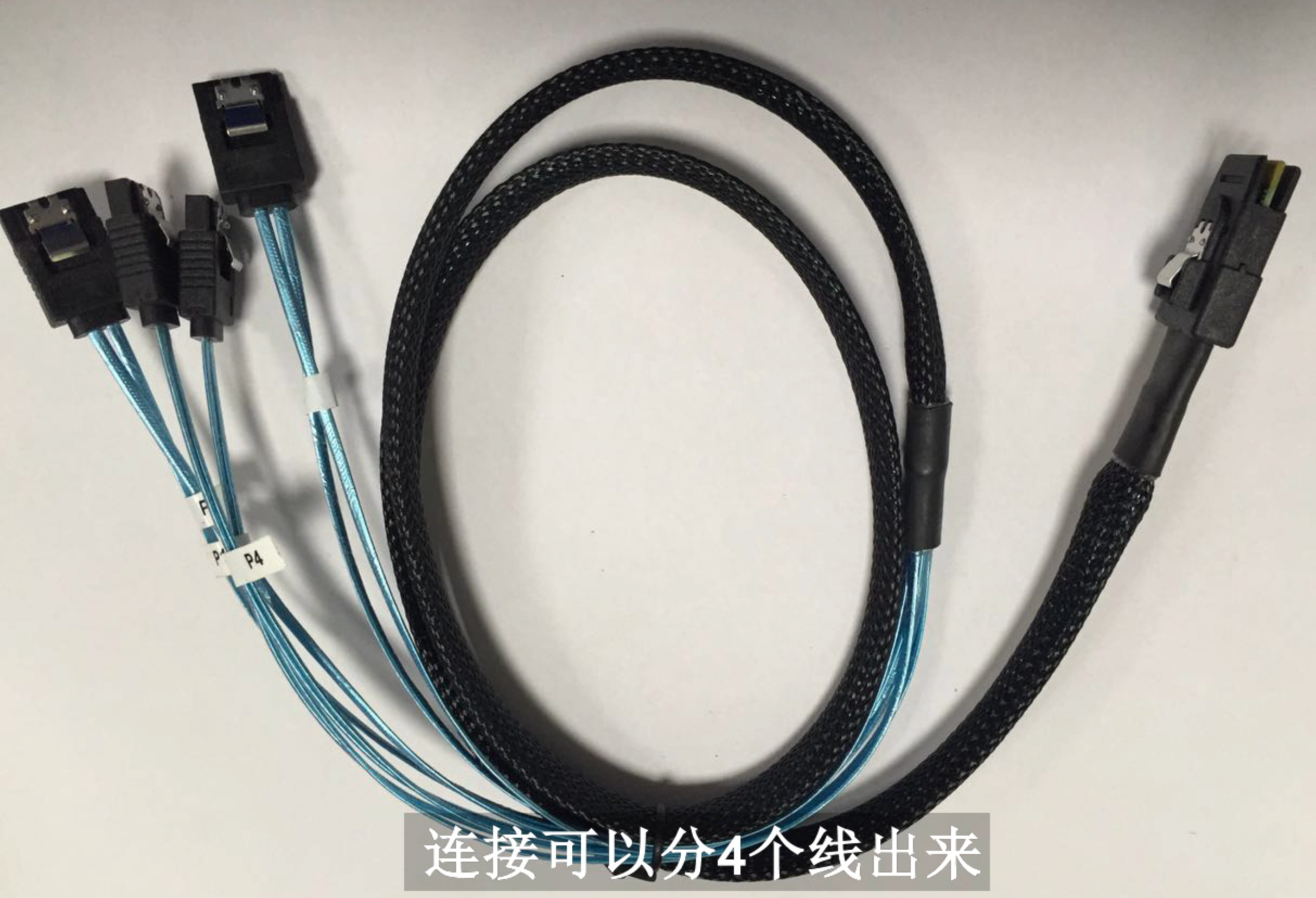

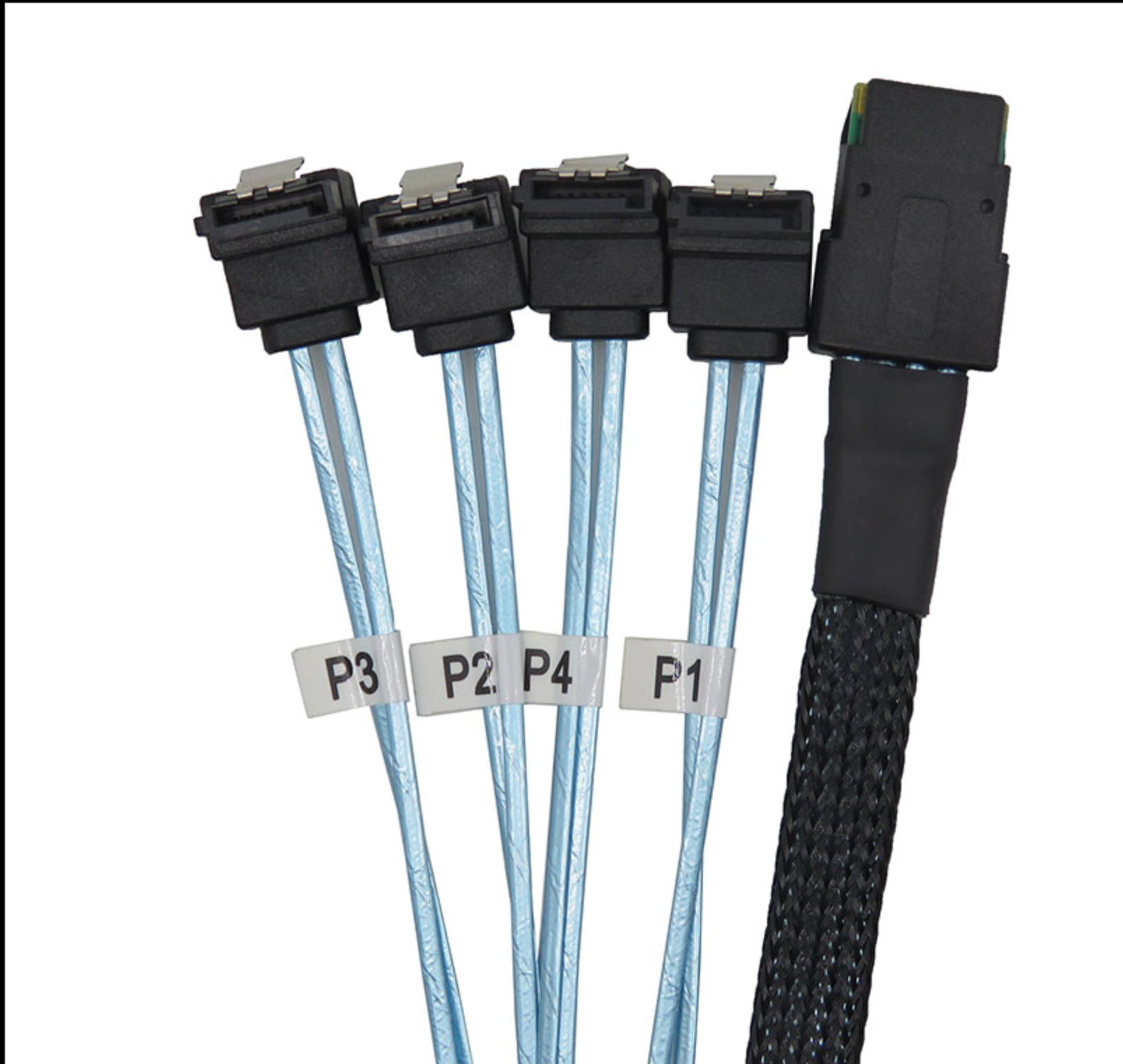

  • 内部：8087，一个口可分多个8088口

    image-20220326184035331 image-20220326184102362

  • 外部：8088，即SATA口或SAS口

    image-20220326184155321

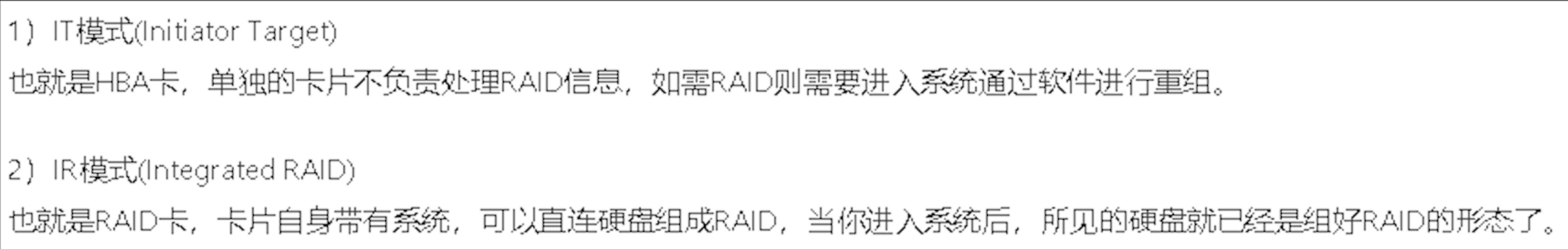

工作模式：

image-20220326184529866

CV：

image-20220326184656711

【各种解决方案】：

image-20220326183309755

image-20220326183336141

image-20220326185625709

PS（防坑指南）：

  • 5盘位以下可以考虑raid5、raid6，大于5个盘，不要玩。

  • 推荐：

    1
    2
    3
    4

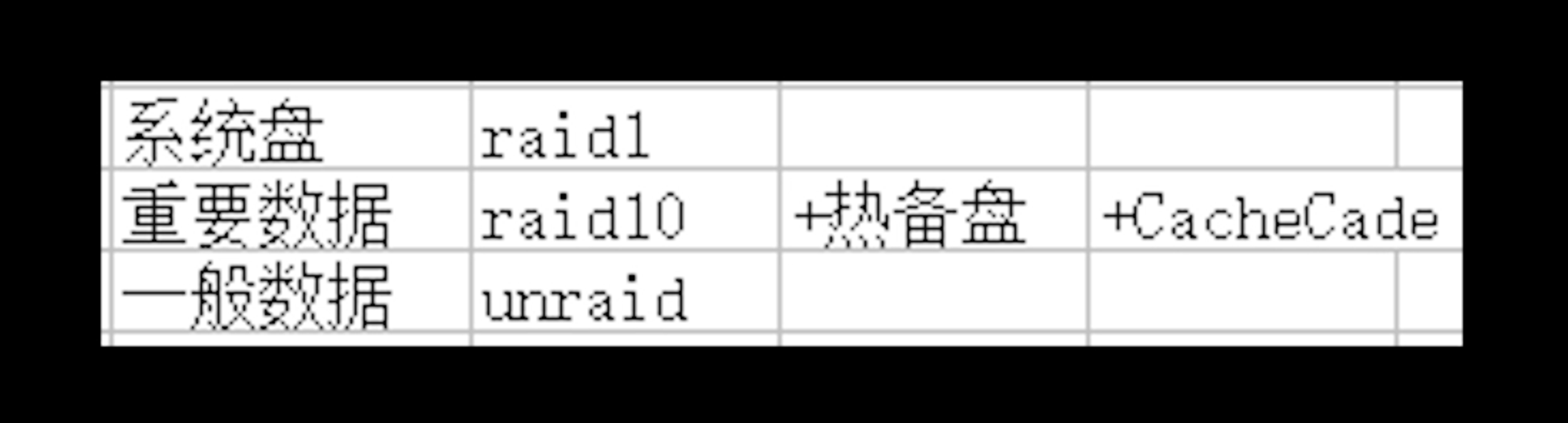

    1、系统盘：raid1
    2、重要数据：raid10+热备盘+CacheCade
    3、一般数据：unraid

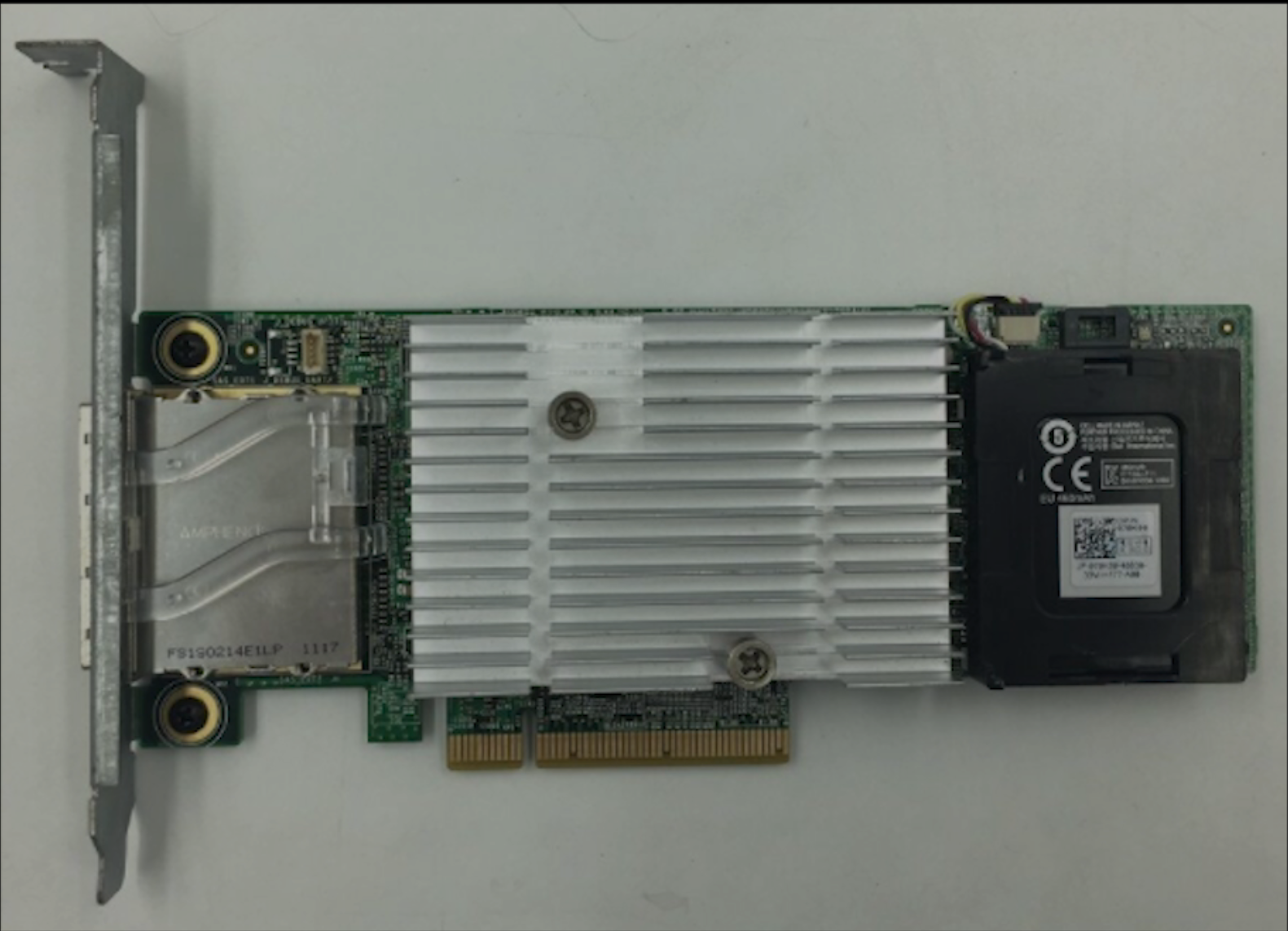

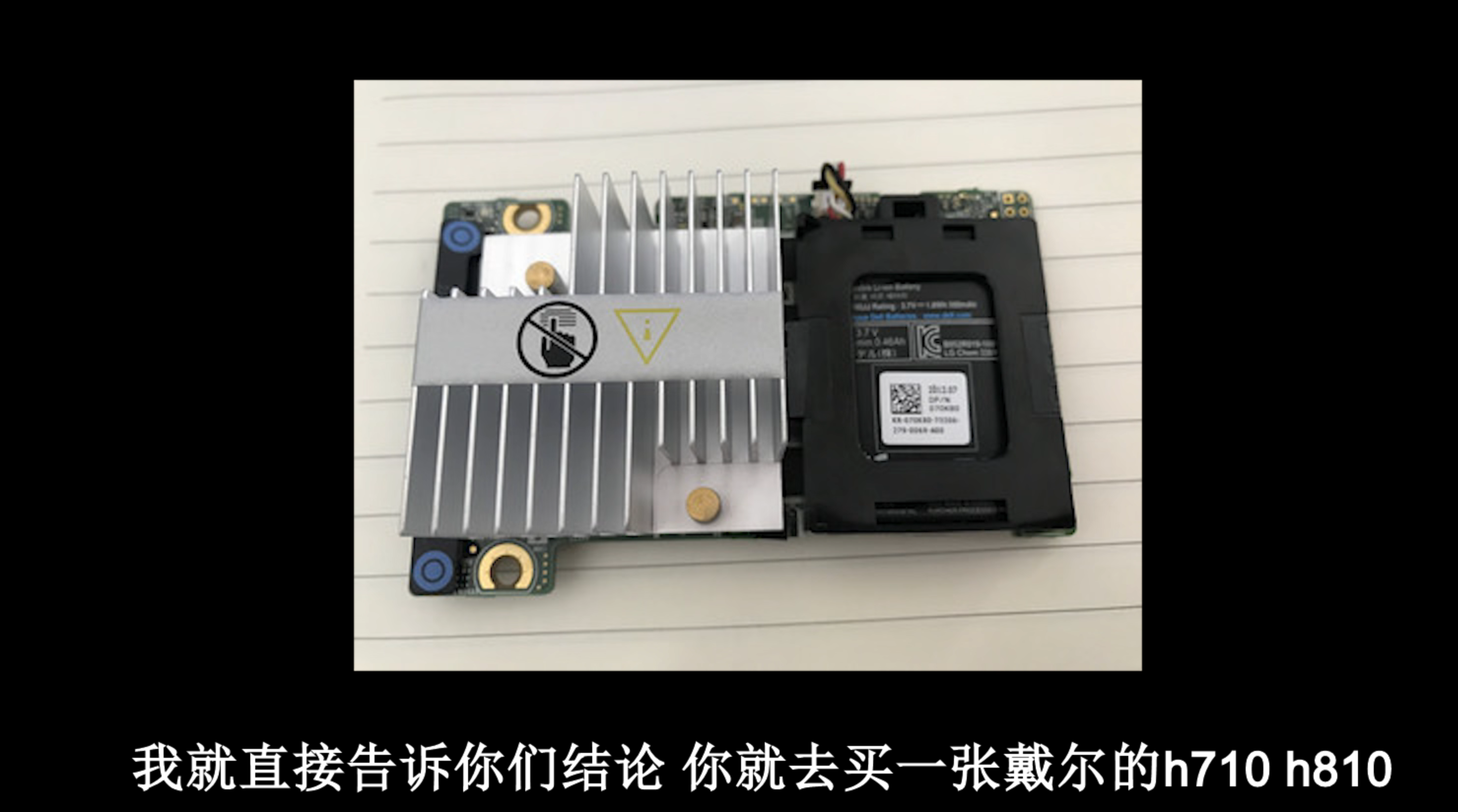

    PS：DELL服务器去买一张戴尔h710 h810，全部盘设成raid0模式，当成it(直通）卡就行。

一、系统盘 + 重要数据盘 zfs z1, 电影盘. mergerfs, 不做snapraid. 坏了也就丢单盘.

二、1号系统raid1，2号盘各类资料盘；重要数据每周定期同步到3号盘备份；4号盘每月再同步一次。同时电脑上还有一份。

三、四盘位 NAS 使用的最优方案：是两盘位RAID 1，两盘位BASIC，使用RAID 1的好处有如下几点：

  1. 最简单有效的raid，可以实现基本的数据安全。相比之下，RAID 0自不用说，RAID 5许多人反馈重建耗时且困难，成功率低，对硬盘容量也有要求，不利于扩容。群晖 SHR是相对比较好的多盘位RAID方案，但也使用了RAID 5的技术，同样面临重建困难和扩容麻烦的问题（但相对r5好了一些）。而两盘位的RAID 1，简单有效，再配合两盘位BASIC可以灵活扩容，下面详细说。

  2. RAID1确实不是有效的数据备份方案，但他能保证在一块硬盘损坏后，重要数据不会丢失，极大避免了硬盘出现意外的状况，大大的增加了安全感。

  3. 在前两点前提下，R1还能保证高可用业务不受损。有人说个人NAS业务没有 7*24小时的需求，确实没错，但一旦安装套件的主硬盘故障，即使做了备份数据不会丢，但系统功能将严重受损，需要花费大量时间做系统套件安装和数据迁移。RAID 1可以避免这种情况，省心省力。

  4. 前面提到的RAID扩容问题，RAID 5和SHA都存在除备份之外的空间损失，扩容不太友好，RAID 1当然也存在这个问题，但2盘RAID 1+2盘BASIC的组合则很方便扩容：单盘扩容更换BASIC硬盘，双盘扩容更换RAID 1硬盘，更换后对系统使用没有任何影响，可以不同容量硬盘多重组合。这种优势即使4盘位BASIC也无法达到，因为群晖的套件必须装在某一个硬盘上，且没有比较完美的套件迁移方案，即安装套件的硬盘如果损坏或需要扩容，会消耗大量时间成本重装和配置，RAID 1 存放套件即可解决此问题，只需要依次更换两块硬盘即可。

综上所述，个人认为四盘位群晖NAS个人使用数据安全最理想的方案应该是：

两盘位RAID 1 ：存放系统软件，重要数据。

两盘位BASIC：存放电影，下载，工作备份等非重要数据。

可扩展一盘位USB外接（可以用电脑替代，更理想情况是有第二台NAS）：做最重要的数据定期同步或备份，电影种子，BASIC盘位需要备份的重要数据等。

以上可以实现NAS上任意一硬盘损坏都不会丢失重要数据，系统盘损坏不会影响NAS业务且可快速重建。扩容时可根据资金和需求扩容单盘或双盘，对业务几乎没有任何影响。NAS设备即使因意外完全损坏数据完全丢失也保证了重要数据不丢失（异机备份）。且总体成本基本保持在相对较低的状态。

举例硬盘扩容路线如下：

1，初期NAS 用户数据较少，2 盘位 2T RAID1，此时盘位充裕，仅浪费 2T 硬盘一块。

2，中期视频数据增加，需扩容BASIC 4T 一块，无任何损失。

3，中期继续扩容，增加 BASIC 4T 一块，无任何损失。

4，后期视频数据进一步增加，需将原 BAISC 4T 更换为 8T。此时 2 盘位 BASIC 的优势是可以灵活替换硬盘转移数据，更换完成后，换下的 4T 盘替换 RAID 1 中的一块 2T，完成 RAID 1 的预备升级（下次即可完成 RAID 1 的完整升级），同时将 RAID 1 换下的 2T 硬盘做 USB 外接或挂在PC 上，做 NAS 的重要数据备份，即完成了视频盘的扩容，也完成了 RAID 1 的预升级，同时还增加了数据异地备份，大大增加了安全性，一举多得。

5，后期进一步扩容，将第二块 BAISC 4T 更换为 8T，换下的 4T 盘替换 RAID1 的另外一块 2T，同时完成BASIC+RAID 1 两个硬盘分区的升级，换下的 2T 可以继续接入外接设备，一举多得。
