Docker 之网络通信

发表于 分类于 阅读次数： Waline：

一、引言

Docker 安装完成之后会使用 Linux 桥接 在宿主机虚拟一个 Docker 容器网桥 ( docker0 )，该网桥是每个容器的默认网关，容器会从此网段获得 IP 地址，称为 container-ip，容器之间能够通过 container-ip 直接通信

由于 docker0 网卡是虚拟出来的，所以外部网络无法直接进行通讯，只能通过端口映射来进行访问容器，即通过 -p, -P 参数来启用

二、正文

有四种网络模式

（一）网络模式

网络模式 配置 说明
Bridge --net=bridge 桥接模式，默认
Host --net=host 主机模式，容器和宿主机共享网络
Container --net=容器:NAME/ID 和指定容器共享网络
None --net=none 无网络模式

查看网络

1
2
3
4
5
$ docker network ls
NETWORK ID     NAME      DRIVER    SCOPE
dfcce22b9290   bridge    bridge    local
73513df83c7c   host      host      local
28621e1b3b45   none      null      local

Bridge 模式

该模式是 Docker 的 默认网络 设置，当 Docker 服务启动时，会在主机上创建一个名为 docker0 的虚拟网桥，并分配 172.17.0.0/16 网段分配给 docker0 网桥，默认创建的容器也是连接到这个虚拟网桥上

特点

  • 默认为每个容器分配单独的网络空间，彼此相互隔离
  • 每个容器都单独的网卡、路由、IP 等一些列基本的网络设施
  • 每个容器启动后，都会被分配一个独立的虚拟 IP
  • 该模式会自动，将宿主机上的所有容器，都链接到 ip a 看到的 docker0 的虚拟网卡上
  • 外界主机不能直接访问宿主机内的容器服务，需要宿主机通过 -p 做端口映射后访问宿主的映射端口

查看端口

1
2
3
4
5
$ ip add | grep -A 10 docker0
3: docker0: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue state DOWN group default
    link/ether 02:42:e2:0c:c0:f2 brd ff:ff:ff:ff:ff:ff
    inet 172.17.0.1/16 brd 172.17.255.255 scope global docker0
       valid_lft forever preferred_lft forever

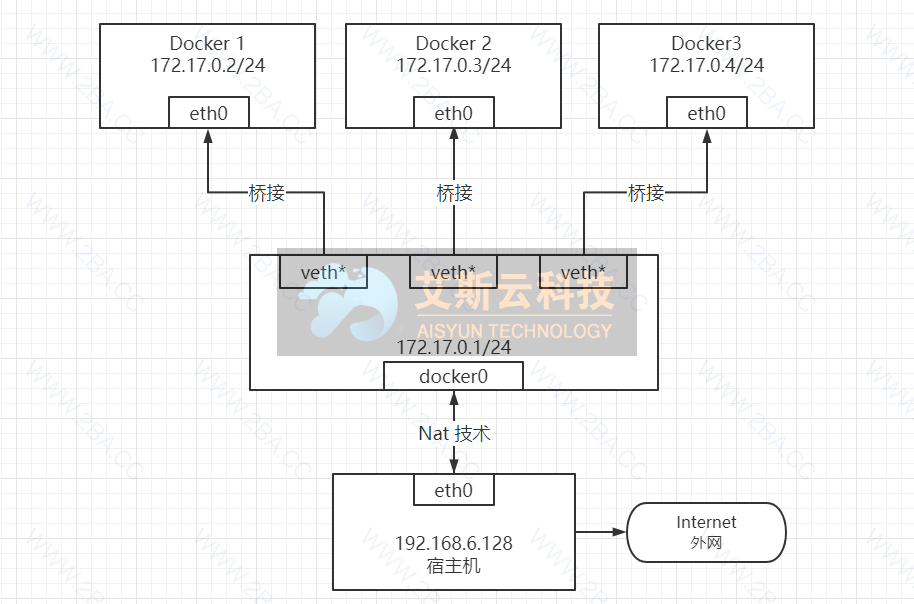

拓扑图


演示

指定网络启动

1
2
docker run -itd --net=bridge --name docker1 centos
docker run -itd --net=bridge --name docker2 centos

查看容器网络

1
2
docker exec -it docker1 ip a
docker exec -it docker2 ip a

Host 模式

该模式下容器与宿主机在同一个 Network Namespace 网络空间，使用宿主机的 IP，容器内部的服务端口也可以使用宿主机的端口，不需要进行 NAT，不会虚拟出自己的网卡，配置自己的 IP 等

这种模式的好处就是网络性能比桥接模式的好，点就是会占用宿主机的端口，网络的隔离性不好

特点

  • 没有独立的网络空间
  • 完全和宿主机共用一个网络空间（端口、IP 等），所以该模式下的容器不会虚拟出容器自身的虚拟网卡，也不会配置自己的虚拟 IP
  • 除了网络和宿主机共享，其他的资源，如文件系统、进程列表等，容器之间依然是相互隔离的

缺点

同一个端口，比如宿主机的 8080 端口，只能被一个服务占用，如果被某个容器占用了，宿主机就不能用，后续的容器也不能用，直到优先抢到 80 端口的服务，停止提供服务（放弃 80 端口）

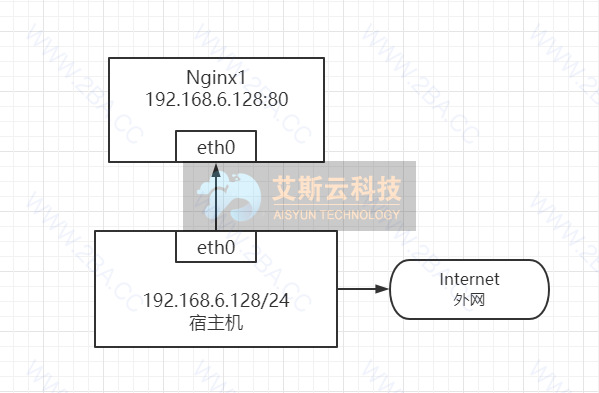

拓扑图


演示

启动容器

1
docker run -it -d --net=host --name=Nginx1 nginx

测试

1
2
3
4
5
6
7
8
9
10
$ curl --head 192.168.6.128
HTTP/1.1 200 OK
Server: nginx/1.21.3
Date: Thu, 04 Nov 2021 10:49:11 GMT
Content-Type: text/html
Content-Length: 615
Last-Modified: Tue, 07 Sep 2021 15:21:03 GMT
Connection: keep-alive
ETag: "6137835f-267"
Accept-Ranges: bytes

Container 模式

这个模式指定新创建的容器和已经存在的一个容器共享同个 Network Namespace 网络空间，但不会自动创建网卡、配置 IP，而是和指定的容器共享 IP、端口范围等，容器之间可以通过 lo 网卡设备通信

特点

  • 新创建的容器，仅同前面已存在的容器，共享网络空间，不与宿主机共享网络
  • 新创建的容器，不会有自己的虚拟网卡和 IP，后面新创建容器的网络资源用的是上一个容器的
  • 新创建的容器，仅仅是网络和第一个容器共享，其他资源彼此还都是相互隔离的

缺点

第一个指定容器服务停止，则后续的容器也没有办法继续运行

拓扑图


None 模式

该模式关闭了容器的网络功能，容器会有自己的 Network Namespace 网络空间，但是容器不会配置网络，如 IP、路由等信息，需要手动添加

等于断网的状态，经常用于测试，生产环境一般不会用到这种

特点

  • 容器拥有自己的网络空间，但不会进行任何网络配置
  • 容器没有网卡、IP、路由等信息，需要手动添加网卡、配置 IP 等

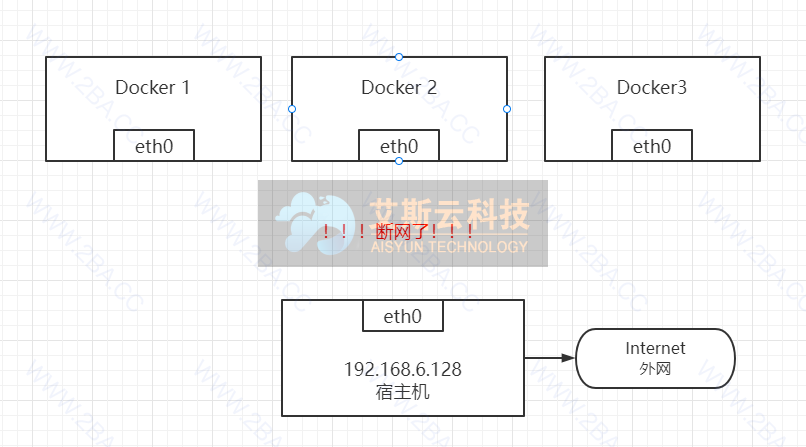

拓扑图


演示

启动容器

1
docker run -it -d --net none --name Docker1 centos

查看网络配置

1
docker exec -it Docker1 ip a

可见没有网络配置

1
2
3
4
5
$ docker exec -it Docker1 ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever

（二）自定义网络

自定义网络是可以用 ip 或者容器名相互 ping 通的，相当于修复了 docker0 的容器之间无法用容器名相互 ping 通的问题，只能使用 ip 才能 ping 通

创建网络

创建网络

1
docker network create --driver bridge --subnet 192.168.0.0/16 --gateway 192.168.0.1 mynet
选项 注释
–bridge 网络模式桥连接
–subnet 子网络网段
–gateway 路由
–mynet 网络名

查看

1
2
3
4
5
6
$ docker network ls
NETWORK ID     NAME      DRIVER    SCOPE
dfcce22b9290   bridge    bridge    local
73513df83c7c   host      host      local
b39f65cb8792   mynet     bridge    local
28621e1b3b45   none      null      local

查看网络信息

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
$ docker network inspect mynet
[
    {
        "Name": "mynet",
        "Id": "b39f65cb8792ef4010c6bab0a9a39e1b5a7651e2241204685d019ddc87eccd4a",
        "Created": "2021-11-04T19:23:49.532855448+08:00",
        "Scope": "local",
        "Driver": "bridge",
        "EnableIPv6": false,
        "IPAM": {
            "Driver": "default",
            "Options": {},
            "Config": [
                {
                    "Subnet": "192.168.111.0/24",
                    "Gateway": "192.168.111.1"
                }
            ]
        },
        "Internal": false,
        "Attachable": false,
        "Ingress": false,
        "ConfigFrom": {
            "Network": ""
        },
        "ConfigOnly": false,
        "Containers": {},
        "Options": {},
        "Labels": {}
    }
]

在自己的网段里创建两个容器

创建两个容器

1
2
docker run -it -d --name centos01 --net mynet centos
docker run -it -d --name centos02 --net mynet centos

查看自定义网络信息

1
docker network inspect mynet

可见我们的容器在自己创建的网络当中

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
[
    {
...
        "Containers": {
            "aca92dfb060391893b3096ae66ca051292589066a8663522e4c7d5c386092c07": {
                "Name": "centos02",
                "EndpointID": "822265b96d5de90d7775e553b94d2337a3179d995077a504d734cd91f1379f69",
                "MacAddress": "02:42:c0:a8:6f:03",
                "IPv4Address": "192.168.111.3/24",
                "IPv6Address": ""
            },
            "ec64f1fd5fc7b5287b4ffa4f3bbb80e2178cbb4ef6f3733c27284f84c3f00d97": {
                "Name": "centos01",
                "EndpointID": "ee22a76a823a026a42f01274ca4a6da1c90bca4f4c4c02cd61e851607f56afbf",
                "MacAddress": "02:42:c0:a8:6f:02",
                "IPv4Address": "192.168.111.2/24",
                "IPv6Address": ""
            }
        },
        "Options": {},
        "Labels": {}

    }
]

相互使用容器名 ping 测试

互 ping

1
2
docker exec -it centos01 ping centos02
docker exec -it centos02 ping centos01

发现是可以 ping 通的

1
2
3
4
5
6
7
8
9
$ docker exec -it centos01 ping centos02
PING centos02 (192.168.111.3) 56(84) bytes of data.
64 bytes from centos02.mynet (192.168.111.3): icmp_seq=1 ttl=64 time=0.174 ms
64 bytes from centos02.mynet (192.168.111.3): icmp_seq=2 ttl=64 time=0.066 ms
64 bytes from centos02.mynet (192.168.111.3): icmp_seq=3 ttl=64 time=0.072 ms
^C
--- centos02 ping statistics ---
3 packets transmitted, 3 received, 0% packet loss, time 2001ms
rtt min/avg/max/mdev = 0.066/0.104/0.174/0.049 ms

发现是可以 ping 通的

1
2
3
4
5
6
7
8
9
$ docker exec -it centos02 ping centos01
PING centos01 (192.168.111.2) 56(84) bytes of data.
64 bytes from centos01.mynet (192.168.111.2): icmp_seq=1 ttl=64 time=0.050 ms
64 bytes from centos01.mynet (192.168.111.2): icmp_seq=2 ttl=64 time=0.066 ms
64 bytes from centos01.mynet (192.168.111.2): icmp_seq=3 ttl=64 time=0.066 ms
^C
--- centos01 ping statistics ---
3 packets transmitted, 3 received, 0% packet loss, time 1999ms
rtt min/avg/max/mdev = 0.050/0.060/0.066/0.011 ms

跨网段

那如果在创建一个容器不在该网段内如何能和该网段内的容器进行 ping 吗？

没有加 -net 默认是走 docker0 的网段

1
2
docker run -it -d --name centos03 centos
docker run -it -d --name centos04 centos

互 ping

1
docker exec -it centos03 ping centos04

互 ping 不通

1
2
$ docker exec -it centos03 ping centos04
ping: centos04: Name or service not known

跨网络也是 ping 不通

1
2
$ docker exec -it centos03 ping centos01
ping: centos01: Name or service not known

结论

  • 在 Docker 中直接 run 创建容器时不加自定义的网络，是 无法使用 容器名 相互 ping 通的，只能通过 IP（通过 docker0 的桥连接相互通信）
  • 我们自己定义好的网络在创建容器时，是可以直接通过容器名相互 ping 通的

让容器和网络链接

1
docker network connect mynet centos03

链接完成之后再去 ping

1
docker exec -it centos03 ping centos01

发现可以 ping 通了，这是为什么呢？

1
2
3
4
5
6
7
8
9
$ docker exec -it centos03 ping centos01
PING centos01 (192.168.111.2) 56(84) bytes of data.
64 bytes from centos01.mynet (192.168.111.2): icmp_seq=1 ttl=64 time=0.081 ms
64 bytes from centos01.mynet (192.168.111.2): icmp_seq=2 ttl=64 time=0.066 ms
64 bytes from centos01.mynet (192.168.111.2): icmp_seq=3 ttl=64 time=0.068 ms
^C
--- centos01 ping statistics ---
5 packets transmitted, 5 received, 0% packet loss, time 4000ms
rtt min/avg/max/mdev = 0.066/0.070/0.081/0.007 ms

原因：一个容器两个ip

1

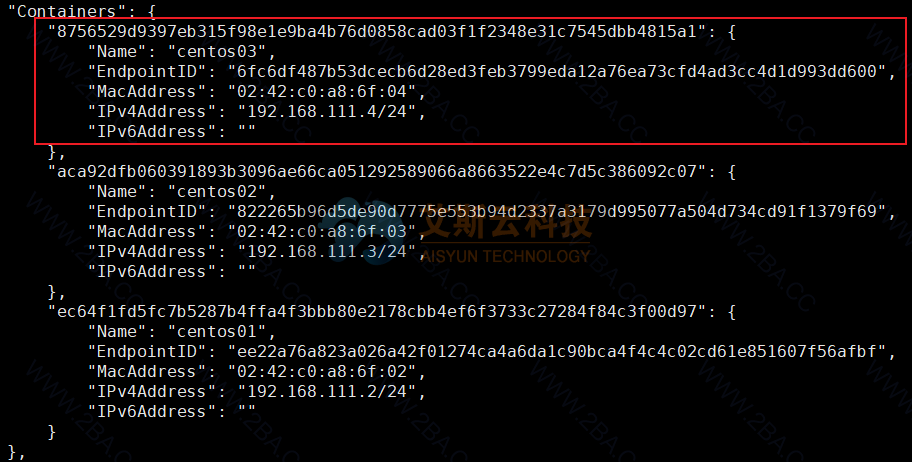

docker network inspect mynet


这里可以看到 centos03 加入到了 mynet 的网络中了

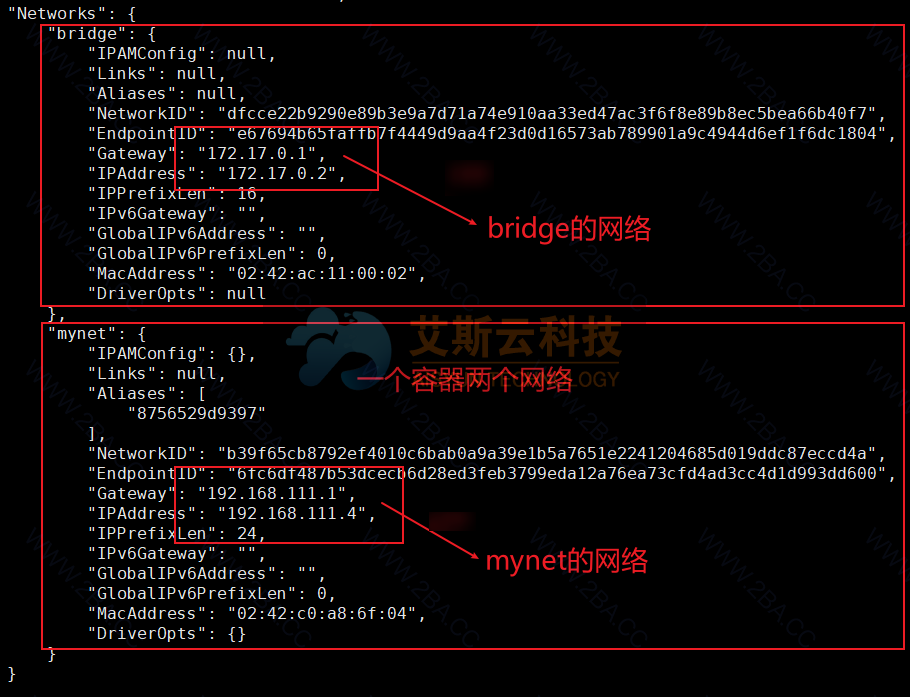

查看 centos03 容器详细信息

1
docker inspect centos03


自定义网桥与默认网桥的区别

  • 用户自定义桥可以在容器之间提供自动 DNS 解析【DNS resolution 】能力。

    默认网桥网络上的容器只能通过 IP 地址相互访问，除非您使用 --link 选项，但不推荐。在自定义网桥网络中，容器之间可以通过名称或别名进行解析

  • 用户自定义桥提供了更好的隔离

    • 所有没有指定 --network 的容器都附加到默认网桥网络。这可能是一个风险，因为不相关的堆栈 / 服务 / 容器可以进行通信。
    • 使用用户定义的网桥提供了一个有作用域的网络，其中只有连接到该网络的容器才能进行通信

  • 容器可以动态地连接或断开与用户定义的网桥的连接

    • 在容器的生命周期内，可以动态地连接或断开它与用户定义的网桥的连接。
    • 从默认网桥网络中删除容器，需要停止容器并使用不同的网络选项重新创建它。

  • 每个用户定义的网桥都会创建一个可配置的网桥，默认网桥的配置是全局的

    • 如果容器使用默认网桥网络，则可以配置它，但所有容器都使用相同的设置，例如 MTU 和 iptables 规则。此外，配置默认网桥网络发生在 Docker 本身之外，并且需要重新启动 Docker。
    • 用户自定义网桥网络使用 docker network create 创建和配置。如果不同的应用程序组有不同的网络需求，可以在创建桥接时分别配置每个用户定义的桥接。

  • 连接到默认网桥上的所有容器共享环境变量

    最初在两个容器之间共享环境变量的唯一方法是使用

    1
    --link

    标志将它们链接起来。这种类型的变量共享在用户定义的网络中是不可能的。但是，有更好的方法来共享环境变量，如下：

    • 多个容器可以挂载包含共享信息的文件或目录
    • 多个容器可以使用 docker-compose 一起启动，并且 compose 文件可以定义共享变量

host

对于独立容器，移除容器和 Docker 主机之间的网络隔离，直接使用主机的网络。

  • 如果容器使用主机网络模式，该容器的网络堆栈不会与Docker宿主机隔离 (容器共享主机的网络命名空间)，并且容器不会分配自己的ip地址。例如，如果您运行一个绑定到端口 80 的容器，并且使用主机网络，则容器的应用程序在主机 IP 地址的端口 80 上可用。
  • port-mapping 不生效， -p、 --publish、 -P、--publish-all 选项被忽略，并产生一个告警 WARNING: Published ports are discarded when using host network mode
  • 主机模式网络对于优化性能非常有用，在容器需要处理大量端口的情况下，因为它不需要网络地址转换 (NAT)，并且没有为每个端口创建 “用户空间 - 代理”。
  • 该主机网络驱动程序仅适用于Linux主机，不支持 Mac、Windows 和 Windows Server 的 Docker Desktop

使用命令如下：
docker run --rm -d --network host --name my_nginx nginx

overlay

在多个Docker守护进程主机之间创建分布式网络。 该网络位于特定主机网络之上 (overlays)，允许连接到它的容器在启用加密时安全通信。Docker 透明地处理每个数据包往返于正确的 Docker 守护进程主机和正确的目标容器间的路由。

overlay 网络可以实现如下容器间的通信，这种策略消除了在这些容器之间进行操作系统级路由的需要。

  • 将多个 Docker 守护进程连接在一起，使 swarm services 能够相互通信
  • 在 swarm services 和独立容器之间通信
  • 在不同 Docker 守护进程上的两个独立容器之间通信

组网方式

当初始化一个 swarm 或将一个 Docker 主机加入到一个现有的 swarm 时，在该 Docker 主机上创建了两个新的网络:

  • ingress： 处理与 swarm service 相关的控制和数据流量。创建 swarm service 时，如果没有连接到自定义的 overlay 网络，默认连接到这个网络

  • docker_gwbridge

    • 将单个 Docker 守护进程连接到参与 swarm 的其他守护进程.
    • docker_gwbridge 是一个虚拟网桥，连接 overlay 网络 (包括 ingress 网络) 到单个 Docker 守护进程的物理网络。
    • 它不是 Docker 设备。它存在于 Docker 主机的内核中。
    • 如果需要对 docker_gwbridge 进行自定义设置，则必须在将 Docker 主机加入 swarm 之前或暂时从 swarm 中移除后进行。

创建 overlay 的必要条件

  • 需要为参与 overlay 网络的每个 Docker 主机开放以下端口:
    • TCP 端口 2377 用于集群管理通信
    • TCP 和 UDP 端口 7946 用于节点间通信
    • UDP 端口 4789 用于覆盖网络流量
  • 在创建 overlay 网络之前，需要使用 docker swarm init 将 Docker 守护进程初始化为 swarm manager ，或者使用 docker swarm join 将其加入现有的 swarm 。其中任何一个都会创建默认的 ingress overlay 网络，默认情况下由 swarm service 使用。即使您从未计划使用 swarm services，也需要这样做。之后，可以创建额外的用户定义 overlay 网络。

常用操作命令

  • 自定义ingress网络
1
2
3
4
5
6
7
8
9
10
11
12
13
14
# 1.停止所有连接ingress的容器服务，
# 2.删除ingress网桥
docker network rm ingress

# 3. 创建自定义的ingress网桥
ocker network create \
  --driver overlay \
  --ingress \
  --subnet=10.11.0.0/16 \
  --gateway=10.11.0.2 \
  --opt com.docker.network.driver.mtu=1200 \
  my-ingress

# 4. 重启在第一步关闭的服务
  • 自定义 docker_gwbridge 网络
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
# 1. Stop Docker.
# 2. 删除已有的docker_gwbridge接口
sudo ip link set docker_gwbridge down
sudo ip link del dev docker_gwbridge
# 3. Start Docker. Do not join or initialize the swarm.

# 4.Create or re-create the docker_gwbridge bridge
docker network create \
--subnet 10.11.0.0/16 \
--opt com.docker.network.bridge.name=docker_gwbridge \
--opt com.docker.network.bridge.enable_icc=false \
--opt com.docker.network.bridge.enable_ip_masquerade=true \
docker_gwbridge

# 5. 初始化或加入swarm。由于桥已经存在，Docker不会通过自动设置创建它。

【ipvlan】

1
IPvlan`网络让用户完全控制`IPv4`和`IPv6`寻址【`addressing`】，`VLAN`驱动程序建立在此基础上，为用户提供对二层VLAN标记【`layer 2 VLAN tagging` 】的完全控制，甚至对底层网络集成感兴趣的用户提供 `IPvlan L3 routing

IPvlan 是经过验证的、真实的网络虚拟化技术的一个新转变。Linux 实现非常轻量级，因为它们不是使用传统的 Linux 网桥进行隔离，而是与 Linux 以太网接口或子接口相关联，以加强网络之间的分离和到物理网络的连接。

IPvlan 提供了许多独特的功能，并为各种模式的进一步创新提供了大量的空间，2 个突出优点如下：

  • 移除通常存在于 Docker 主机 NIC【network interface controller】和容器接口之间的桥接，
  • 留下一个由容器接口【container interfaces】组成的简单设置，直接连接到 Docker 主机接口。
1
2
3
4
5
6
docker network create -d ipvlan \
    --subnet=192.168.210.0/24 \
    --subnet=192.168.212.0/24 \
    --gateway=192.168.210.254 \
    --gateway=192.168.212.254 \
     -o ipvlan_mode=l2 -o parent=eth0 ipvlan210

【macvlan】

Macvlan 网络允许为容器分配 MAC 地址，使其显示为网络上的物理设备。 Docker 守护进程通过容器的 MAC 地址将流量路由到容器。
在处理希望直接连接到物理网络的遗留应用程序 (而不是通过 Docker 主机的网络堆栈路由) 时，使用 macvlan驱动程序有时是最佳选择

一些应用程序，特别是遗留应用程序或监视网络流量的应用程序，希望直接连接到物理网络， 可以使用 macvlan 网络驱动程序为每个容器的虚拟网络接口分配 MAC地址，使其看起来像一个直接连接到物理网络的物理网络接口。

使用 macvlan 需要注意如下几点：

  • 由于 IP 地址耗尽或 “VLAN 扩散”，很容易无意中损坏您的网络，在这种情况下，您的网络中有不适当的大量唯一 MAC 地址
  • 网络设备需要能够处理 “混杂模式”，即一个物理接口可以分配多个 MAC 地址
  • 应用程序可以使用桥接 (在单个 Docker 主机上) 或 overlay (在多个 Docker 主机上通信) 工作，从长远来看，这些解决方案可能会更好。
1
2
3
4
5
6
docker network create -d macvlan \
  --subnet=192.168.32.0/24 \
  --ip-range=192.168.32.128/25 \
  --gateway=192.168.32.254 \
  --aux-address="my-router=192.168.32.129" \
  -o parent=eth0 macnet32

自定义网络

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
version: "3"
services:
  proxy:
    container_name: proxy
    image: nginx:lastest
    networks:
      - frontend
  app:
    container_name: springboot-service
    networks:
      - frontend
      - backend
  db:
    image: postgres
    networks:
      - backend

networks:
  frontend:
    driver: bridge
  backend:
    # Use a custom driver which takes special options
    ipam:
  	  driver: default
      config:
       - subnet: 172.28.0.0/16

配置默认网络

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
version: "3"
services:
  web:
    container_name: web
    ports:
      - 8088:8080
  db:
  	container_name: db
    image: postgres

networks:
  default:
    # Use a custom driver
    driver: bridge

指定一个已经存在的网络

1
2
3
4
networks:
  default:
    external:
      name: my-pre-existing-network

解决 macvlan 网络容器与宿主机通讯

默认情况下各个 macvlan 之间可以通讯，但是不能与宿主机进行通讯！！ 出现这种情况的原因是为了安全而禁止互通，如宿主机 ping 容器的 ip，尽管他们属于同一网段，但是也是 ping 不通的，反过来也是。

【解决方案】：

可以在宿主机上建立一个 macvlan 链接，这样就可以通过宿主机上的 macvlan 与容器内部的 macvlan 进行连接，从而解决了宿主机与 macvlan 容器之间不能通讯的问题。

  • 创建macvlan网络
1
2
3
4
5
docker network create -d macvlan \
--subnet=192.168.123.0/24(子网) \
--gateway=192.168.123.1(网关) \
 -o parent=ens33(父网卡) \
macnet(新网络名称)
  • 运行docker容器，macvlan网络模式
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
docker run -d \
--name=container  \
--network macnet(macvlan名称) \
 --ip=192.168.199.120(指定macvlan ip) \
--dns=192.168.199.170(指定dns服务器,这里写的宿主机) \
--restart=always \
aisyun/image:version

#完整命令：
docker run -d \
--name=container  \
--network macnet \
 --ip=192.168.199.120 \
--dns=192.168.199.170 \
--restart=always \
aisyun/image:version
  • 配置宿主机和容器通讯
  1. 宿主机创建一个 macvlan 网络，名称：hostvlan
1
2
3
4
ip link add hostvlan(macvlan名称) link ens33(物理网卡) type macvlan(macvlan驱动) mode bridge（桥接模式）

#完整命令：
ip link add hostvlan link ens33 type macvlan mode bridge
  1. 设置 macvlan IP 并启用
1
2
ip addr add 192.168.199.252/32(hostvlan IP) dev hostvlan
ip link set hostvlan up #启用hostvlan网络
  1. 增加路由表
1
2
3
4
ip route add 192.168.199.120(需要建立通讯的macvlan容器IP) dev hostvlan(刚宿主机新建macvlan)

#完整命令：
ip route add 192.168.199.120 dev hostvlan

到此宿主机和容器可以正常通信

三、Docker 防火墙

（一）Docker 容器之端口转发

docker 容器 firewalld 端口转发规则

1、配置 firewalld 端口转发，要先打开端口转发，则需要先

1
firewall-cmd --zone=public --add-masquerade --permanent

2、然后转发 22 端口至 3753

1
firewalld-cmd --zone=public --add-forward-port=port22:proto=tcp:toport=3753

3、转发 22 端口数据至另一个 ip 的 相同端口上

1
firewalld-cmd --zone=public --add-forward-port=port22:proto=tcp:toport=192.168.199.120

4、转发 22 端口数据至另一个 ip 的 3753 端口上

1
firewalld-cmd --zone=public --add-forward-port=port22:proto=tcp:toport=3753:toaddr=192.168.199.120

（二）Docker 与 Firewalld 冲突怎么办

第一种方式：按顺序重启 firewalld 与 docker

仅限于利用 firewalld 限制 docker 映射之外的端口，如果是 docker 使用了该端口，则 firewalld 配置无效，如果想要对 docker 使用的端口进行限制，这种方式是不合适的。当启动 firewalld 出现冲突的时候，首先重启 firewalld，然后重启 docker，注意顺序不可以反过来。这是最垃圾的一种方式，当然如果它能解决燃眉之急的话也不错。

第二种方式：在 DOCKER-USERchain 中添加规则

在 DOCKER-USER 链中添加的规则会先于 DOCKER 链生效，因此在这个链中手动添加规则将会生效。这是最推荐的方式，没有之一。

1、不要尝试去手动修改 DOCKER 链，这样可能会使 docker 网络出现问题。
2、注意添加的规则要插在 DOCKER-USER 链的顶部，默认情况下所有到达 docker 主机的连接都会被允许。
3、限制条件就是，如果端口不是在 Docker 中开放的，比如 22 端口，那么在 DOCKER 链中插入规则不会生效，需要在 INPUT 链中设置规则。

几个示例：

1
2
3
4
5
6
7
## 限制 192.168.3.0/24 网络防止3306端口
iptables -I DOCKER-USER -s 192.168.3.0/24 -p tcp --dport 3306 -j DROP
## 拒绝来自所有主机的连接，除了192.168.1.1，注意修改外网卡地址
iptables -I DOCKER-USER -i eth0 ! -s 192.168.1.1 -j DROP
## 当然也可以只允许一部分IP
iptables -I DOCKER-USER -i eth0 ! -s 192.168.1.0/24 -j DROP
iptables -I DOCKER-USER -m iprange -i eth0! --src-range 192.168.1.1-192.168.1.3 -j DROP

第三种方式：最新版本的 Docker 支持与 firewalld 共存

前提：Docker 版本大于等于 20.10.0,
Docker 在最新的版本里自动创建了一个名为 docker 的 firewalld zone，并把它的所有网络接口（包括 docker0）加入到了这个区域里面，执行下面的命令将你的 docker0 接口移到 docker 区域。

1
2
3
# Please substitute the appropriate zone and docker interface
firewall-cmd --zone=trusted --remove-interface=docker0 --permanent
firewall-cmd --reload

（三）常用规则

  • 将访问 192.168.1.123 (本机) 主机 8080 端口的请求转发至 80 端口
1
#firewall-cmd --permanent --zone=public --add-forward-port=port=8080:proto=tcp:toport=80:toaddr=192.168.1.123
  • 将访问 192.168.1.123（本机）主机 8080 端口的请求转发至 192.168.1.111 的 80 端口
1
#firewall-cmd --permanent --zone=public --add-forward-port=port=8080:proto=tcp:toaddr=192.168.1.111:toport=80
  • 将本机的 80 端口转发至 192.168.1.109 8080 端口
1
#firewall-cmd --permanent --zone=public --add-forward-port=port=80:proto=tcp:toport=8080:toaddr=192.168.1.109
  • 允许 IP 192.168.1.142 访问本机器的 6379 端口
1
#firewall-cmd --permanent --add-rich-rule="rule family="ipv4" source address="192.168.1.142" port protocol="tcp" port="6379" accept"
  • 拒绝 IP 192.168.1.142 访问本机的 22 号端口
1
#firewall-cmd --permanent --add-rech-rule="rule family="ipv4" source address="192.168.1.142" port protocol="tcp" port="80" drop"

注：转发时，要开启伪装，伪装就是 SNAT

允许 IP 伪装

1
2
3
4
5
6
[root@localhost ~]#  firewall-cmd --permanent --zone=public --add-masquerade
success
[root@localhost ~]# firewall-cmd --reload
success
[root@localhost ~]# firewall-cmd --query-masquerade
yes
