关于旁路由的一种设置方法

发表于 更新于 分类于 阅读次数： Waline：

咋也是小白，如有说得不对的地方，请指正此方法绕过了WAN口防火墙,有此需求的请另寻他法
手里只有一个树莓派，此方法也在一台OP的路由器上实验过，理论上是支持其他路由器的
看到二楼的方法后，发现有一步确实可以省略，在此更改下，同时谢谢指点。
第一步
查看主路由LAN口IP，确定网关，列如我的就是192.168.1.1
设置旁路由LAN口IP，设置完成后将旁路由通过LAN口与主路由连接，使用设置后的IP访问旁路由
地址:192.168.1.2(与主路由IP不同即可,可设置2-254的任意一个数字)
子网掩码:255.255.255.0(与主路由相同,一般为255.255.255.0)
网关:192.168.1.1(为主路由LAN口IP,可不设，不设必须进行第二步操作，设了第二步可跳过)
广播:192.168.1.255(子网掩码为255.255.255.0的情况下为255)
DNS服务器:192.168.1.1(必填项目,这里填的是主路由LAN口IP,也可以填公共DNS,如114.114.114.114)
DHCP:忽略(IPV6禁用)
第二步（旁路由网关设置了可跳过，这一步相当于手动指定旁路由网关）
设置旁路由”静态路由”
接口:lan
对象:0.0.0.0
子网掩码:0.0.0.0
网关:192.168.1.1(为主路由LAN口IP)
剩下的一些保持默认就好
第三步
设置主路由DHCP
修改网关和DNS(对于有特殊需求的,也可以修改设备的网关和DNS,两者二选一就好)
网关:192.168.1.2(旁路由LAN口IP)
DNS:192.168.1.2(旁路由LAN口IP,对于有DNS方面相关需求的,这里可能还要加端口号,对于无DNS相关需求的,也可设置为其他的公共DNS)
注:主路由和旁路由的DHCP二选一开启就好

旁路由设置的正确方式

最近在玩旁路由，踩了一些坑，也学习了点相关知识，特整理记录下。

一、旁路由的配置

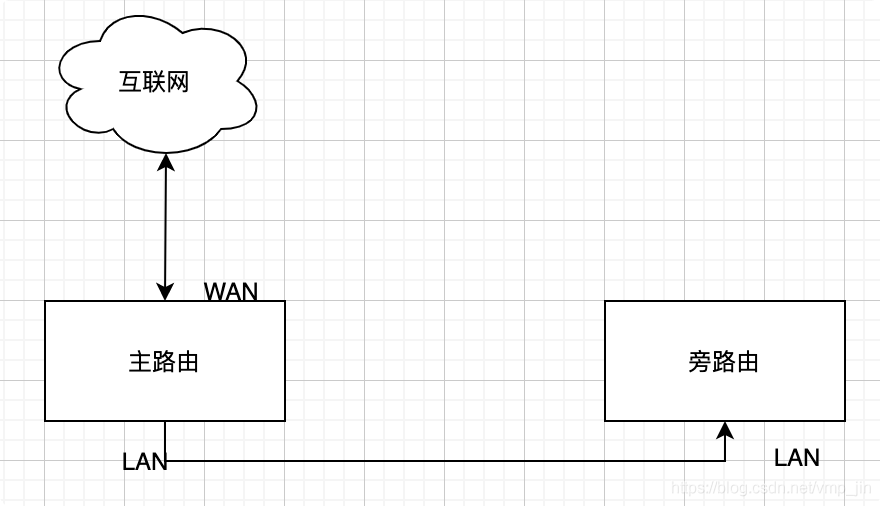

上图是旁路由的连接方式，一般作为旁路由的只有一个LAN口，可以把它想成一个普通的连接路由器的电脑。让他们ip在一个网段即可，比如主路由网关192.168.3.1，旁路由配置成192.168.3.2

1.主路由配置：DHCP配置中把网关和DNS改成旁路由ip地址，如192.168.3.2。

2.旁路由配置：关闭DHCP，把网关改成主路由地址，如192.168.3.1，关闭桥接模式，其他什么子网掩码，广播地址就不说了。

说明：还有的人是关闭主路由dhcp，开启旁路由dhcp，个人是不推荐这种做法的，虽然dhcp只是一个ip分配器，差别只是谁分配ip的问题，但是我们使用旁路由，就是想对主路由影响最小。如上配置后，撤掉旁路由后或者旁路由出现问题，只要改下主路由的dhcp网关，重启下就可以了，很方便。

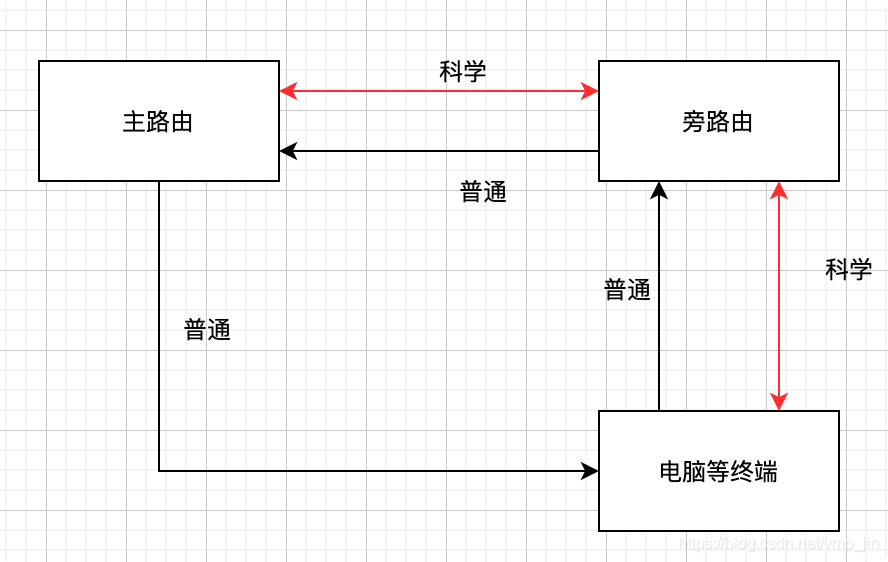

这样配置后，网络流量如下图：


科学流量经过处理，会进行nat，这样上行和下行都会走旁路由进行加密和解密。

普通流量只是上行经过旁路由转发一下，ip不会改变；下行的时候主路由发现ip包是电脑，会直接发过去。

正常这样处理是比较完美的，旁路由只加解密科学流量，但是有些路由器这么配置，国内流量是无法上网的，只有国外的没问题，必须要配置一条防火墙规则才行。

1
iptables -t nat -I POSTROUTING -j MASQUERADE

这是为什么呢？

出现问题的一般都是华为，小米，360等主路由器（发现他们都有个共同特征-不能配置dhcp网关），究其本质原因是，这些路由器会校验数据包的ip和mac地址的对应关系。国内包的上行经过旁路由转发给主路由时，主路由发现旁路由发过来的数据包ip不是它自己的，校验失败，所以图中普通流量那条路就不通了。

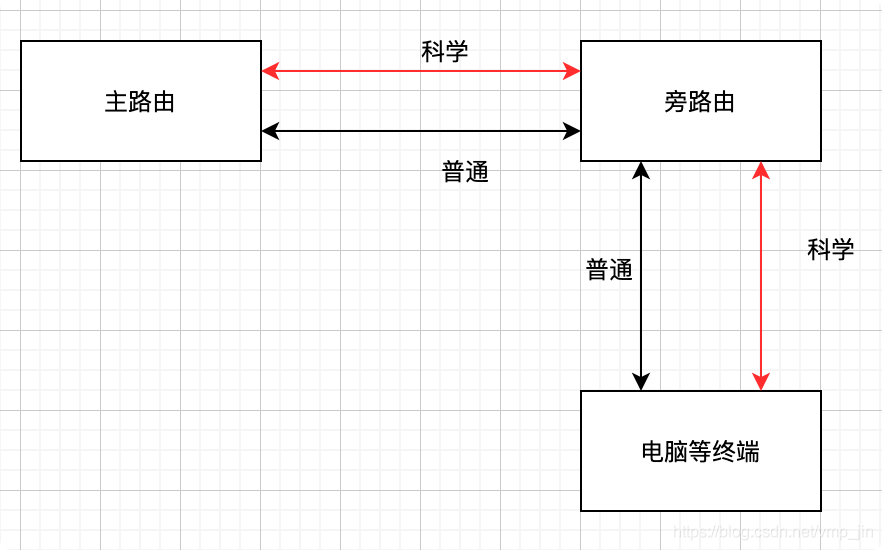

然后加了防火墙规则为啥就可以了呢，上边那条规则的意思是执行SNAT功能，就是把数据包的源ip改成当前机器的，也就是旁路由的ip，而且还是动态改变（防止旁路由ip是动态？）。这样配置后，网络流量变成下图了：


这样旁路由其实就是一个没有路由功能的二级路由器了，你会发现在你迅雷等高速下载的时候旁路由的cpu会异常的高，都用来nat了，而不是最初旁路由的目的–只加解密科学流量。

还有的一种设置方法是不用加防火墙规则，旁路由加一个wan口，共用一个etho网口，这样我理解其实就是单臂路由吧？其实和上边差不多的。

查看有没有设置正确的方法很简单

1.迅雷等高速下载的时候看cpu占用是不是很高

2.比较靠谱的一种，看上下行的流量，正确配置的话，旁路由的上行是大于下行的，如果上下相同且数据流量很大（高速下载时候比较明显），则配置有问题。

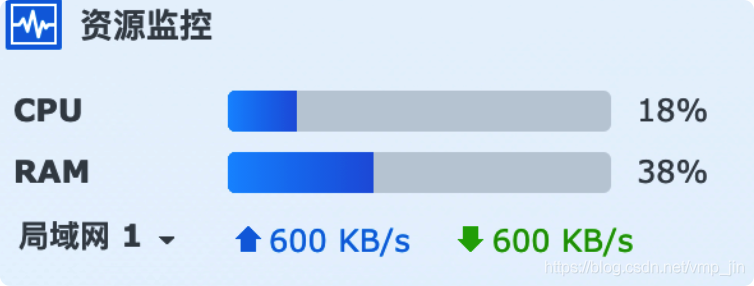

这是下载速度：img

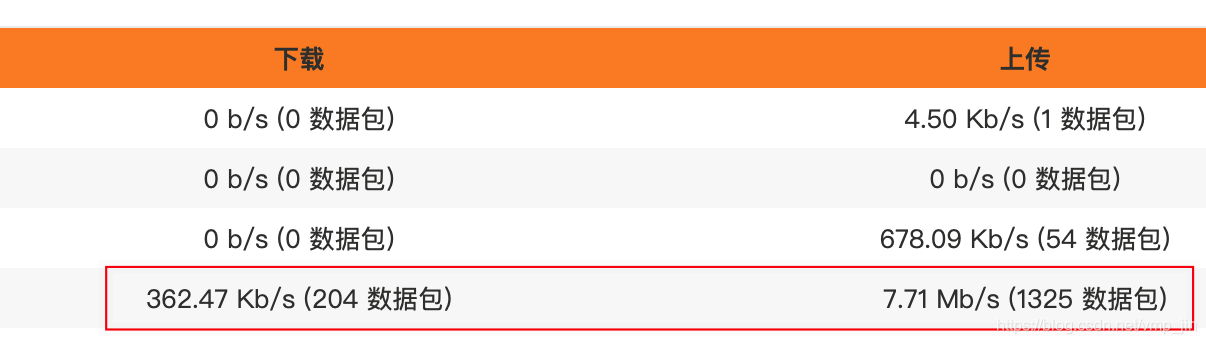

正确配置的上下行速度和cpu占用：

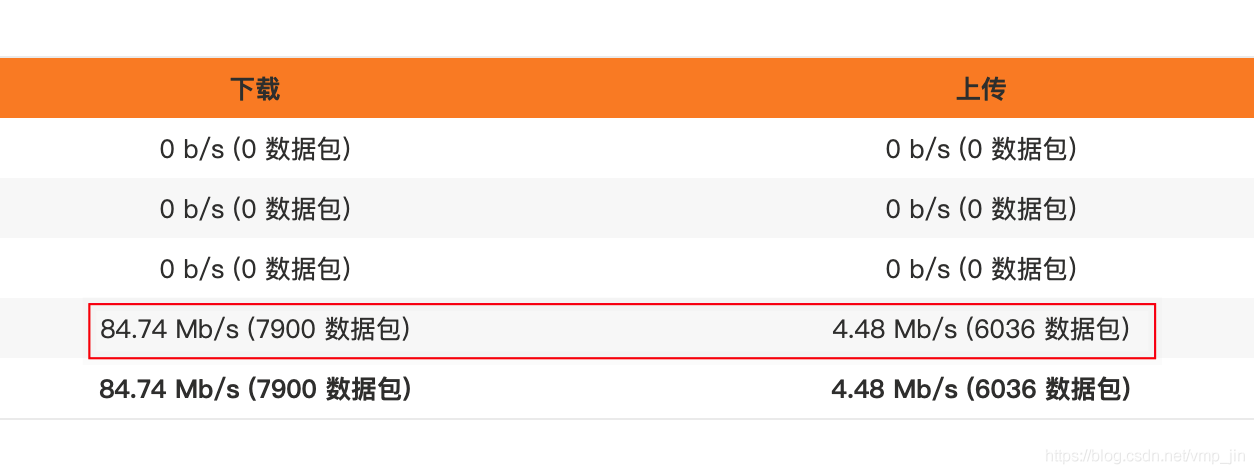

错误配置的上下行速度和cpu占用：


3.最最靠谱的是去主路由看联网设备信息，会发现该设备的ip是电脑的，但是mac地址是软路由的

当然，如果用的主路由是华为、小米、360等，那没辙，只能用上述加防火墙规则或者加wan口，采用nat的方式避免它的检验（这样还不如弄成二级路由省时省心），或者换一个主路由器。

旁路由设置的三种方式

前言

相信大家基本都会设置旁路由，但是由于市面上各种旁路由设置教程都不全面且鱼龙混杂，所以刚开始看见的人基本都一脸懵逼，为了让大家在捡垃圾的时候没有后顾之忧，从今天开始，我会更新一系列教程教大家完美设置网络设备。

正文

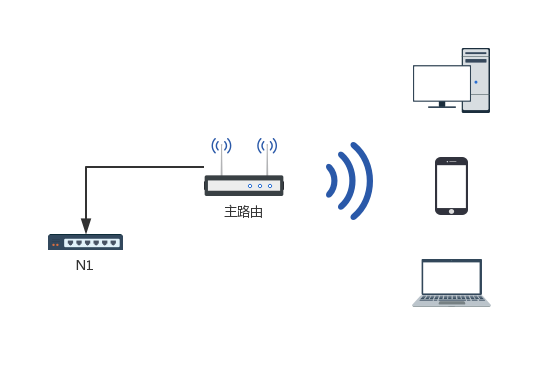

网络拓扑图

首先默认主路由和旁路由为以下情况：

主路由： 旁路由：
IP：192.168.11.1 IP：192.168.1.1
子网掩码：255.255.255.0 子网掩码：默认
网关：默认 网关：默认
广播：默认 广播：默认
自定义DNS服务器：默认 自定义DNS服务器：默认

模式一：主路由 开 DHCP + 旁路由 关 DHCP （非全局）

主路由无需做任何变动。

旁路由：

IPv4地址修改为主路由网段中的一个地址，例如 192.168.11.3。

子网掩码设置与主路由相同，例如 255.255.225.0。

网关设置为主路由地址，例如 192.168.11.1。

DNS 地址根据本地网络情况设置，推荐设置为主路由IP，例如 192.168.11.1。

重要：若将DNS加速功能放在旁路由上，则统一将旁路由的DNS服务器设置为 127.0.0.1。

同时下方「DHCP服务器」，勾选「忽略此接口」。

保存并应用配置，然后将 旁路由 连接到主路由的 LAN 口。

表现如下：

主路由： 旁路由：
IP：192.168.11.1 IP：192.168.11.3
子网掩码：255.255.255.0 子网掩码：255.255.255.0
网关：默认 网关：192.168.11.1
广播：默认 广播：默认
自定义DNS服务器：默认 自定义DNS服务器：192.168.11.1

局域网内所有设置，需要手动指定需要 旁路由 服务的设备，网关地址和 DNS 服务器为192.168.11.3。

模式二：主路由开 DHCP + 旁路由 关DHCP (全局)

方法一：

旁路由的设置与模式一相同。

进入主路由，将主路由的 DHCP 的默认网关修改为旁路由的IP，例如192.168.11.3， DNS 服务器也修改为旁路由的IP，例如 192.168.11.3。

方法二（适用于主路由为Openwrt）：

旁路由的设置与模式一相同。

在主路由「DHCP 选项」中，添加两条参数，3,192.168.31.100，6,192.168.31.100 。

保存并应用配置即可。

表现如下：

主路由： 旁路由：
IP：192.168.31.1 IP：192.168.31.100
子网掩码：255.255.255.0 子网掩码：255.255.255.0
网关：192.168.31.100 网关：192.168.31.1
广播：默认 广播：默认
自定义DNS服务器：192.168.31.100 自定义DNS服务器：114.114.114.114或192.168.31.1

模式三：主路由不开 DHCP+ 旁路由 开 DHCP (全局)

主路由关闭DHCP，然后设置网关为旁路由的IP，例如192.168.11.3， DNS 服务器也修改为旁路由的IP，例如 192.168.11.3。

旁路由设置网关为主路由的IP，例如 192.168.11.1。

可选：旁路由设置DNS服务器为主路由的IP，例如 192.168.11.1。

表现如下：

主路由： 旁路由：
IP：192.168.31.1 IP：192.168.31.100
子网掩码：255.255.255.0 子网掩码：255.255.255.0
网关：192.168.31.100 网关：192.168.31.1
广播：默认 广播：默认
自定义DNS服务器：192.168.31.100 自定义DNS服务器：默认（或者192.168.31.1）

附一：

N1盒子旁路由需要在防火墙自定义规则添加：

iptables -t nat -I POSTROUTING -o eth0 -j MASQUERADE
